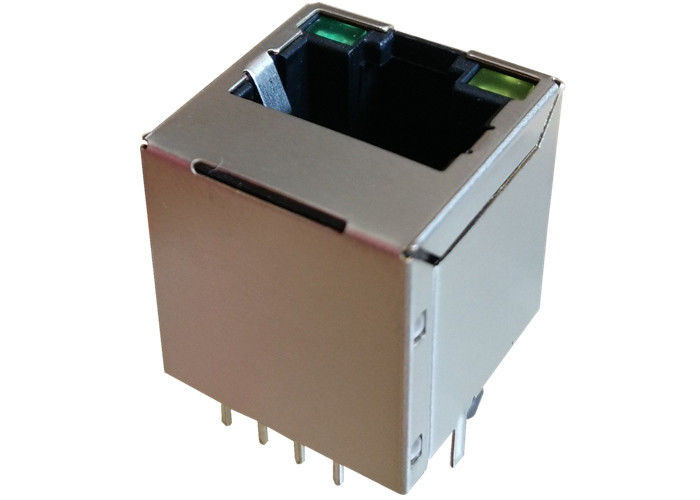

10/100/1000 پایه - T RJ45 عمودی جک

مشخصات الکترونیک @ 25 ℃
1.TURNS RATIO (٪٪ P3٪):
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL (100KHz، 0.1V، 8mA): 350uH MIN
3.HIPOT (ولتاژ جداسازی): 1500Vrms
4.INSERTION LOSS:
-1. 1dB MAX @ 1MHz تا 100MHz
5.RETURN LOSS (100 OHMS ٪٪ P15٪):
-18dB MIN @ 1MHz تا 40MHz
-14dB MIN @ 60 مگاهرتز
-12dB حداقل @ 80 مگاهرتز
-10 دسی بل 100 مگاهرتز حداقل
6.CROSS TALK:
-40dB MIN @ 1 مگاهرتز تا 30 مگاهرتز
-30dB مینی 30 مگاهرتز تا 60 مگاهرتز
7.CM به CM REJ:
-20dB MIN @ 1 مگاهرتز تا 100 مگاهرتز
دامنه دما 8 درجه: 0 ℃ ~ + 70 ℃.
