جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO

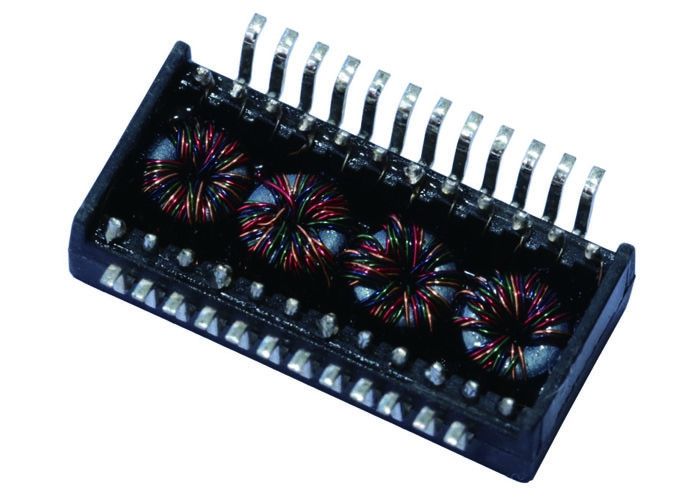

شماره مدل: L22N001-0
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
P / N: |
L22N001-0 |
اترنت: |
1000 Base-T |
صلیب سرخ: |
L22N001-0 => LPXXXNL |
تعداد بنادر: |
تنها |
نصب و استقرار: |
SMD |
پین ها: |
24 |
اسناد: |
PDF / Datasheet / 3D / IGS / Step / Stp |
نمونه: |
رایگان |
P / N: |
L22N001-0 |
اترنت: |
1000 Base-T |
صلیب سرخ: |
L22N001-0 => LPXXXNL |
تعداد بنادر: |
تنها |
نصب و استقرار: |
SMD |
پین ها: |
24 |
اسناد: |
PDF / Datasheet / 3D / IGS / Step / Stp |
نمونه: |
رایگان |
مشخصات | P / N | سازنده | سلسله |
L22N001-0 | L22N001-0 | LINK-PP | تبدیل کننده |
نوع ترانسفورماتور | برنامه های کاربردی | نوع نصب | روشن رادیو |
جداسازی و رابط داده | 1000 Base-T | کوه سطح | 1: 1 |
قیمت واحد (دلار آمریکا) | پین | نمونه ها | شرح |
حمایتی | 24 | موجود 5 PCS | XFMR 1000BASE-T SINGLE PORT 1: 1 SMT |
کاربرد:
1 مجمع RF / Wireless
2 تهویه سیگنال
3 سوئیچ شبکه
4 محصولات VME / VXI
مشخصات الکتریکی @ 25 ° C
القاء القاء 350 μH دقیقه
با DC 8 mA DC @ 100 کیلوهرتز، 0.2 V
انسداد نشت .......... 0.50 μH حداکثر
@ 100 کیلوهرتز، 0.2 V
ظرفیت تعویض ........ 25 pF نوع.
@ 100 کیلوهرتز، 0.2 V
مقاومت DC .................... 0.90 Ω حداکثر
افت محرک 0.3-100 مگاهرتز
-1.1 dB حداکثر
افت بازده (dB min.)
0.3-30 مگاهرتز ..................................... 18
40 مگاهرتز .......................................... 14.4
50 مگاهرتز .......................................... 13.1
60-80 مگاهرتز ..................................... 12
بحث صلیبی (دبیان دقیقه)
0.3-30 مگاهرتز ..................................... 35
60-100 مگاهرتز .................................... 28
رد حالت معمول (dB min.)
0.3-30 مگاهرتز ..................................... 40
60 مگاهرتز ............................................. 35
80-100 مگاهرتز .................................... 30
نرخ تبدیل ........................... 1 CT: 1 ± 5٪
جداسازی Hi-Pot .... 1500 VAC 1 میلی آمپر 1 ثانیه.
دمای عملیاتی
.......... -40 ° C تا +85 ° C / 0 ° C تا +70 ° C
