جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: L22T001-3
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
قیمت: |
supportive |
مورد: |
L22T001-3 |
اترنت: |
1000 Base-T |
صلیب سرخ: |
L22T001-3 => LP5006ANL |
پین ها: |
24 |
فایل ها: |
PDF / Datasheet / 3D / IGS / Step / Stp |
نمونه: |
موجود 4 PCS |
بندر: |
تنها |
قیمت: |
supportive |
مورد: |
L22T001-3 |
اترنت: |
1000 Base-T |
صلیب سرخ: |
L22T001-3 => LP5006ANL |
پین ها: |
24 |
فایل ها: |
PDF / Datasheet / 3D / IGS / Step / Stp |
نمونه: |
موجود 4 PCS |
بندر: |
تنها |

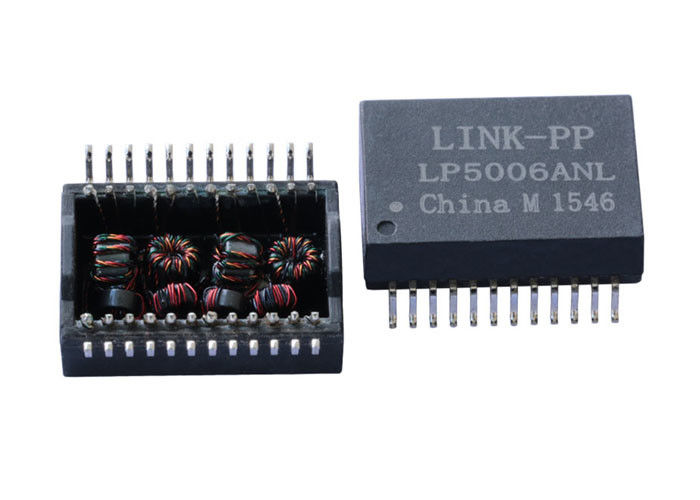

یکپارچه Gigabit Ethernet Transformer LP5006ANL
2.Cross RF L22T001-3 پین به پین سازگار
3.1000 Base-T Magnetics ماژول برنامه اترنت
کاربرد:
کامپیوترهای رایانه ای 1
مجامع 2.Cable
ماژول خروجی 3.Data
محصولات 4.PCI
| پین برای پین L21N002-0 | |||
| سلسله | تبدیل کننده | مطابقت REACH: | بله |
| تعداد پورت ها: | Single / دوگانه | EU RoHS سازگار: | بله |
| سازنده | LINK-PP | چین رطوبت: | بله |
| سرعت: | 1000 Base-T | تعداد توابع: | 1 |
| بسته بندی: | SMD | تبدیل نسبت (Np: Ns) | 1: 1؛ 1: 1 |
| پین | 24 | وضعیت: | فعال |
| نرخ چرخش (± 2٪): | TX = 1CT: 1CT RX = 1CT: CT |
| OCL القایی: | 350uH MIN / @ 100KHz، 0.1V، 8mA DC اختلال |
| از دست دادن درج: | -1.0dB MAX @ 1-65MHz |
| برگشت ضرر: | -20dB MIN @ 1-10 مگاهرتز |
| -16dB MIN @ 10-30MHz | |
| -12dB MIN @ 30-60 مگاهرتز | |
| -10dB MIN @ 60 تا 100 مگاهرتز | |
| بحث صلیب: | -40dB MIN @ 1-30MHz |
| -35dB MIN @ 30-60 مگاهرتز | |
| -30dB مینی 60 تا 100 مگاهرتز | |
| رد حالت معمول: | -30dB MIN @ 1-50MHz |
| -20dB MIN @ 50-150 مگاهرتز | |
| آزمون Hipot: | 1500Vrms MIN |
| محدوده دمای کاری: | 0 ℃ تا 70 ℃. / -40 ℃ تا 85 ℃. |
یادداشت:
1. طراحی شده برای پشتیبانی از برنامه
2. با نسبت های مختلف تبدیل می شود.
3.350uH min OCL با تعصب 8mA.
دما 4.Maximum Reflow 250 ℃، 5 ثانیه است.
5. مطابق مشخصات IEEE 802.3
گواهینامه 6.UL: شماره پرونده E484635
7. انطباق با الزامات ROHS
8. 100٪ تست شده (نه فقط دسته ای تست شده)
