جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO

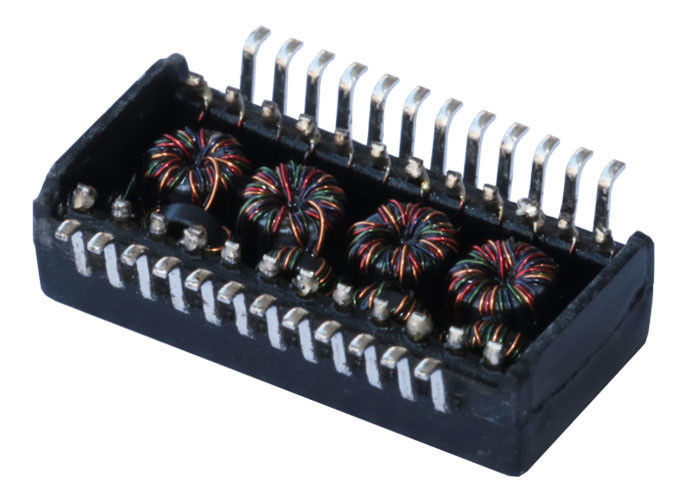

شماره مدل: L22H001-L
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
پ / n: |
L22H001-L |
رابط: |
2.5G Base-T |
پین ها: |
24 |
جایگزین: |
L22H001-L => LPxxxNL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
اندازه گرفتن: |
L18.10XB16.00XH6.20 (میلی متر) |
نمونه: |
رایگان |
نصب و استقرار: |
SMD |
پ / n: |
L22H001-L |
رابط: |
2.5G Base-T |
پین ها: |
24 |
جایگزین: |
L22H001-L => LPxxxNL |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
اندازه گرفتن: |
L18.10XB16.00XH6.20 (میلی متر) |
نمونه: |
رایگان |
نصب و استقرار: |
SMD |
مشخصات:
1 طراحی شده برای اترنت 2.5G Base-T، برنامه های کاربردی پورت تک
2 پشتیبانی از 4 جفت طبقه 5 UTP کابل.
3 رابط کابل برای انزوا و انتشار گازهای معمول معمول.
4 طراحی برای دیدار IEEE 802.3 با جریان متعادل 720mA.
5 مطابق با شرایط ROHS و هالوژن رایگان.
6 دمای عملیاتی و ذخیره سازی
7 حساسیت رطوبت (MSL): 2a
دمای عملیاتی: 0 تا + 70 درجه سانتیگراد
دمای ذخیره سازی: -25 ° C تا + 105 ° C
کاربرد:
1 محصولات RapidIO
2 محصول SCSI
3 DSP هیئت مدیره
4 نمایش پانل تخت
| مشخصات فنی | L22H001-L |
| سرعت | 2.5G Base-T |
| پین | 24 |
| ارتفاع (میلی متر) | 6.20 میلی متر |
| طول (میلی متر) | 18.10 میلی متر |
| عرض (میلی متر) | 16.00 میلی متر |
| REACH مطابق با | بله |
| EU RoHS مطابق با | بله |
| نوع ترانسفورماتور | ترانسفورماتور DATACOM |
| کاربرد | همه منظوره |
| ویژگی نصب | MOUNT SURFACE |
| مشخصات برق @ 25 ℃ | نوع: مقاومت کم 100Ω امپدانس |
| از دست دادن درج: | 1-50MHz -0.5 dB حداکثر 50-125 مگاهرتز -1.0 دسی بل حداکثر 125-200MHz -2.0 dB Max |
| برگشت ضرر : | 1 ~ 40MHz -20 dB Minload 100Ω 40-200MHz -20 + 15 * log (Freq مگاهرتز / 40 مگاهرتز) dB Minload 100Ω |
| بازتاب CM به تغییر تبدیل (REF) | 1 مگاهرتز -30 دسی بل Min 50 مگاهرتز -30 دسی بل Min 100 مگاهرتز -27 دسی بل Min 200 مگاهرتز -24 دسی بل Min |
| CM به DM تبدیل (REF) | 1-125 مگاهرتز -35 دسی بل Min |
| تفکیک پذیری به تبدیل CM (REF) | 1-10 مگاهرتز -48 دسی بل 10-200MHz -48 + 19 * log (Freq MHz / 10MHz) dB Min |
| CM به CM تضعیف (REF) | 1-200 مگاهرتز -25 دسی بل Min |
| بحث صلیبی (REF) | 1-125 مگاهرتز -30 دسی بل Min 125-200 مگاهرتز -25 دسی بل Min |
| القایی | @ 100KHz، 0.1V، 8mA DC BIAS 180uHMin |
| آزمون HiPot | @ 1500 Vrs |
| تبدیل نسبت می دهد | @ 1: 1 ± 5٪ |
