جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO

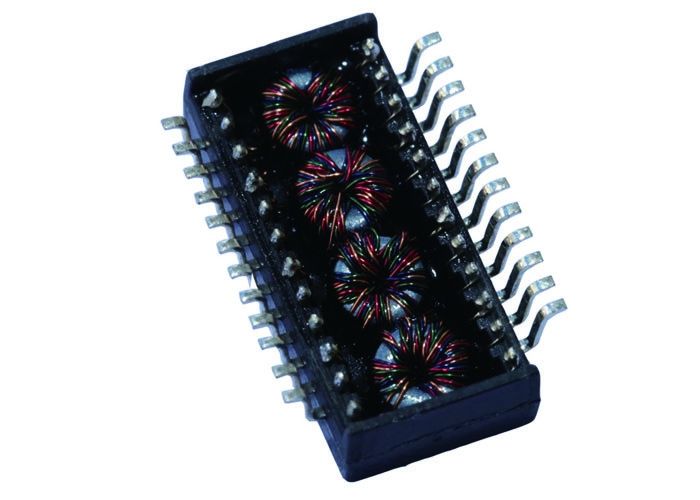

شماره مدل: L22H002-L
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مورد: |
L22H002-L |
بندر: |
1 |
رابط: |
5G Base-T |
پین ها: |
24 |
جایگزین: |
L22H002-L => LPxxxNL |
اندازه گرفتن: |
L13.60xB15.00xH6.25 (میلی متر) |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مورد: |
L22H002-L |
بندر: |
1 |
رابط: |
5G Base-T |
پین ها: |
24 |
جایگزین: |
L22H002-L => LPxxxNL |
اندازه گرفتن: |
L13.60xB15.00xH6.25 (میلی متر) |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مشخصات:
1 طراحی شده برای اترنت 5G Base-T، کامل برنامه های کاربردی پورت کامل.
2 پشتیبانی از 4 جفت طبقه 6 یا بیشتر کابل.
3 رابط کابل برای انزوا و انتشار گازهای معمول معمول.
4 طراحی شده برای دیدار IEEE 802.3 با جریان متعادل 720mA.
5 مطابق با RoHS و الزامات رایگان هالوژن.
6 دمای عملیاتی و ذخیره سازی
دمای عملیاتی: 0 تا + 70 درجه سانتیگراد
دمای ذخیره سازی: -25 ° C تا + 105 ° C
7 حساسیت رطوبت (MSL): 2a
کاربرد:
1 گیرنده قاب
2 ترمینال کامپیوتر
3 مادربردهای کامپیوتری
4 میز کار و ایستگاه های کاری (صنعتی)
شماره قطعه | L22H002-L |
تبدیل نسبت (Np: Ns) | 1: 1؛ 1: 1 |
ارتفاع (میلی متر) | 6.25 |
طول (میلی متر) | 13.60 |
عرض (میلی متر) | 15.00 |
REACH مطابق با | بله |
EU RoHS مطابق با | بله |
نوع ترانسفورماتور | ترانسفورماتور DATACOM |
ویژگی نصب | SMD |
کاربرد | همه منظوره |
1. مشخصات الکتریکی @ 25 ℃
نوع: مقاومت کم 100Ω امپدانس
افت 2.Insertion
1-50MHZ -0.5 dB حداکثر
50-125 مگاهرتز -1.0 دسی بل حداکثر
125-300 مگاهرتز -2.0 دسی بل حداکثر
افت بازده 3.Return
1-50MHz -20 dB Minload 100Ω
50-200MHz -20 + 8 * log (Freq MHz / 50MHz) dB حداقل بار 100Ω
200-300MHz -15 + 30 * log (Freq MHz / 200MHz) dB حداقل بار 100Ω
4. تغییر شکل CM به تغییر تبدیل (REF)
1 مگاهرتز -30 دسی بل
50 مگاهرتز -30 دسی بل
100 مگاهرتز -27 دسی بل
200 مگاهرتز -24 دسی بل
300 مگاهرتز -22 دسی بل
5.CM به DM تبدیل (REF)
1-50 مگاهرتز -35 دسی بل Min
125 مگاهرتز -30 دسی بل
200 مگاهرتز -27 دسی بل
300 مگاهرتز -24 دسی بل
6. تغییر رفرنس به تبدیل CM (REF)
1-10 مگاهرتز -48 دسی بل حداقل
10-300MHZ -48 + 19 * ورودی (فرکانس مگاهرتز / 10 مگاهرتز) dB حداقل
7.CM به CM انفجار (REF)
1-200MHZ-25 دسی بل Min
200-300 مگاهرتز -20 دسی بل
گفتگو 8.Cross (REF)
1-125 مگاهرتز -30 دسی بل
125-200MHZ-25 دسی بل Min
200-300 مگاهرتز -25 دسی بل Min
9.Inductance
@ 100KHz، 0.1V، 8mA DC BIAS 160uHMin
تست 10.HiPot
@ 1500 Vrs
نسبت 11.Turns
@ 1: 1 ± 5٪
