صفحه اصلی > محصولات > ترانسفورماتورهای مغناطیسی گسسته > ماژول ترانسفورماتور مغناطیسی Low Profile LP0023NL 10 / 100Base-Tx

ماژول ترانسفورماتور مغناطیسی Low Profile LP0023NL 10 / 100Base-Tx

جزئیات محصول

محل منبع: گوانگدونگ چین

نام تجاری: LINK-PP

گواهی: UL,RoHS,Reach,ISO

شماره مدل: LP0023NL

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K

قیمت: $0.06-$3.2

جزئیات بسته بندی: T&R

زمان تحویل: موجودی

شرایط پرداخت: TT ، NET30 / 60/90 روز

قابلیت ارائه: 3KK / ماه

بهترین قیمت را دریافت کنید
برجسته:

,

,

ethernet transformer

مشخصات:
LP0023NL
P / N:
LP0023NL
اندازه گرفتن:
12.06x11.65x2.5mm
نصب و استقرار:
SMY
اترنت:
1x10 / 100M
نمونه:
رایگان
Archivi Disponibili:
PDF / 3D / ISG / Stp / Step / Datasheet
مشخصات:
LP0023NL
P / N:
LP0023NL
اندازه گرفتن:
12.06x11.65x2.5mm
نصب و استقرار:
SMY
اترنت:
1x10 / 100M
نمونه:
رایگان
Archivi Disponibili:
PDF / 3D / ISG / Stp / Step / Datasheet

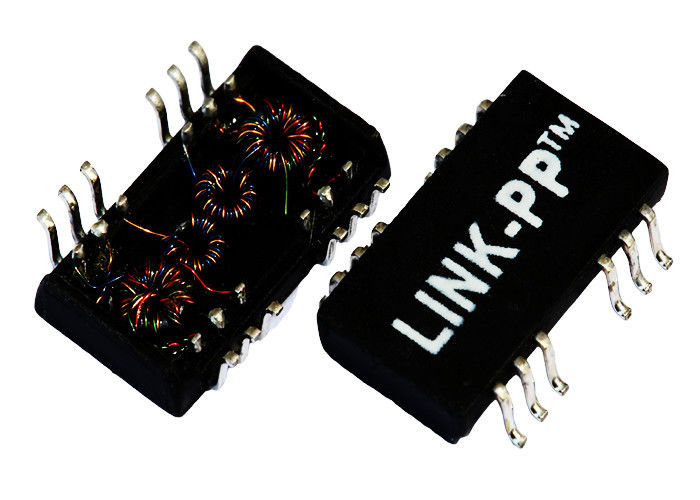

ماژول ترانسفورماتور مغناطیسی Low Profile LP0023NL 10 / 100Base-Tx
ماژول ترانسفورماتور مغناطیسی Low Profile LP0023NL 10 / 100Base-Tx
  1. مدل ترانسفورماتور کم مشخصات به اترنت 10 / 100Base-tx
  2. LP0023NL پورت مغناطیسی ترانسفورماتور جداسازی
  3. ولتاژ جداسازی: 1500Vrms
  4. نوع: SMT
  5. ساختار کویل: توریدال
پورت تک، ترانزیستور ترانسفورماتور اترنت 10/100 BASE-T، SMD، Rohs
شماره قطعه LINK-PP LP0023NL
سرعت 10 / 100BASE-T
تعداد بنادر تنها
برنامه - LAN اترنت (بدون پو)
بسته بندی SMD
درجه حرارت 0 تا 70
AutomDX بله
اظهار نظر همانند NL VERSION
پیکربندی RX T، C، S
پیکربندی TX T، C، S
ساخت و ساز قاب را باز کنید
هسته در هر بندر 4
ارتفاع بسته (اینچ) 0.098
ارتفاع بسته (میلی متر) 2.50
طول بسته بندی (اینچ) 0.475
طول بسته بندی (میلی متر) 12.06
عرض بسته (اینچ) 0.459
عرض بسته (میلی متر) 11.65
تبدیل نسبت RX 1CT: 1CT
تبدیل نسبت TX 1CT: 1CT
مشخصات برق (25):
1. نرخ Ratio50KHz، 0.5V را می دهد
طرف چپ: سمت خط = 1CT: 1CT + _2٪
2. القایی (لس) 100KHz، 0.1V، 12mA DC تقلیل:
طرف چیپ: 350uH حداقل
3. Insertion Loss1-100MHz: -1.4dB Max
4. بازگشت Loss1-30MHz: -16dB حداقل
40 مگاهرتز: -14.4dB Min
50 مگاهرتز: -13.1dB حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10dB حداقل
5. تنفر به حالت عادی:
30 مگاهرتز: -45dB Min
60 مگاهرتز: -40dB حداقل
100 مگاهرتز: -35dB حداقل
6. Crosstalk30MHz: -40dB Min
60 مگاهرتز: -35dB حداقل
100 مگاهرتز: -30dB حداقل
7. Hi-Pot: 1500Vrms، 0.5mA، 1Sec
طرف چپ به سمت خط
برنامه های کاربردی:
مورد استفاده برای شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ،
روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL

مزیت رقابتی:

1100 کارمند

تست 100٪
زمان تحویل انعطاف پذیر
