جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: H5014NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
شماره قطعه: |
H5014NL |
سرعت: |
گیگابیت |
تعداد بنادر: |
دوتایی |
کاربرد: |
اترنت لان |
بسته بندی: |
SMD |
درجه حرارت: |
-40 تا + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
شماره قطعه: |
H5014NL |
سرعت: |
گیگابیت |
تعداد بنادر: |
دوتایی |
کاربرد: |
اترنت لان |
بسته بندی: |
SMD |
درجه حرارت: |
-40 تا + 85 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
ترانسفورماتور یک بندر لندن
2.ColiStructure: Toroidal
ترانسفورماتور 3.100base-t
4.SMD، 24 پین

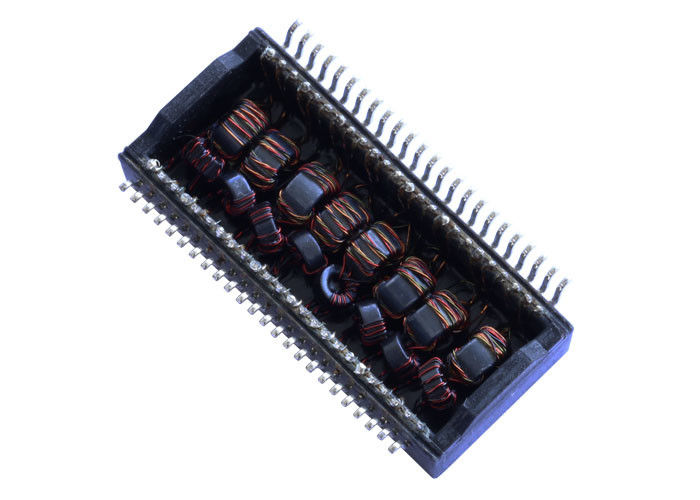

10/100 / 1000BASE-TX دو پورت ترانسفورماتور با 48 پین
شرح:
ترانزیستورهای مغناطیسی اترنت دو پورت گیگابیت
| دو پورت، 1000 ترانزیستور مغناطیسی LAN BASE-T، SMD، Rohs | |
| شماره قطعه LINK-PP | LP5014NL |
| سرعت | 1000BASE-T |
| تعداد بنادر | دوگانه |
| برنامه - LAN | اترنت (بدون پو) |
| بسته بندی | SMD |
| درجه حرارت | 0 ℃ تا + 70 ℃ |
| AutomDX | بله |
| اظهار نظر | همانند NL VERSION |
| پیکربندی RX | T، C، S |
| پیکربندی TX | T، C، S |
| ساخت و ساز | قاب را باز کنید |
| هسته در هر بندر | 16 |
| ارتفاع بسته (اینچ) | 0.276 |
| ارتفاع بسته (میلی متر) | 7.00 |
| طول بسته بندی (اینچ) | 1.102 |
| طول بسته بندی (میلی متر) | 28.00 |
| عرض بسته (اینچ) | 0.638 |
| عرض بسته (میلی متر) | 16.20 |
| تبدیل نسبت RX | 1CT: 1CT |
| تبدیل نسبت TX | 1CT: 1CT |
مشخصات برق (25):
1. نرخ Ratio50KHz، 0.5V را می دهد
طرف چپ: سمت خط = 1CT: 1CT + _2٪
2. القایی (لس) 100KHz، 0.1V، 12mA DC تقلیل:
طرف چیپ: 350uH حداقل
3. Insertion Loss1-100MHz: -1.4dB Max
4. بازگشت Loss1-30MHz: -16dB حداقل
40 مگاهرتز: -14.4dB Min
50 مگاهرتز: -13.1dB حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10dB حداقل
5. تنفر به حالت عادی:
30 مگاهرتز: -45dB Min
60 مگاهرتز: -40dB حداقل
100 مگاهرتز: -35dB حداقل
6. Crosstalk30MHz: -40dB Min
60 مگاهرتز: -35dB حداقل
100 مگاهرتز: -30dB حداقل
7. سلام پورت: 1500 وات حداقل
برنامه های کاربردی:
مورد استفاده برای شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL
مدرک حرفه ای:
● ISO 9001: 2008
● گواهینامه UL
● رسیدن به تقلید
● انطباق RoHS
● سیاست فعال محیط زیست
سرور راهنمای محصولات Lan:
● هواپیما های زمین لرزان توصیه می شود. اتصال مسیر / پین های زمین مدول گسسته به شاسی / زمین آنالوگ در صورت امکان.
● ضبط سیگنال از PHY به اتصال دهنده / ماژول گسسته به عنوان کوتاه ترین ممکن است. اگر ردیف بیش از 3-4 اینچ باشد، توجه جدی به عدم تعادل امپدانس خط می شود.
● استفاده از BST (75Ω مقاومت و ولتاژ بالا به زمین شاسی) برای خنثی کردن CT های جانبی کابل برای بهترین عملکرد EMI توصیه می شود (شامل در بیشتر راه حل های اتصال).
● یادداشت های کاربردی سازنده PHY را برای طرح بندی بیشتر دنبال کنید.
