جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: 24HSS1041-2HF
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
24HSS1041-2HF |
P / N: |
LP5004NL |
اترنت: |
1x10 / 100Mbps |
نصب و استقرار: |
SMD |
اندازه گرفتن: |
17.70x15.80x6.60mm |
نمونه: |
رایگان |
مشخصات: |
24HSS1041-2HF |
P / N: |
LP5004NL |
اترنت: |
1x10 / 100Mbps |
نصب و استقرار: |
SMD |
اندازه گرفتن: |
17.70x15.80x6.60mm |
نمونه: |
رایگان |
1. ترانسفورماتور مغناطیسی 1000Base-T
2. ولتاژ جداسازی: 1500Vrms
3. ترانسفورماتور جداسازی اترنت 10/100 / 1000Mbps
4. 24 پین ترانسفورماتور مونتاژ سطح

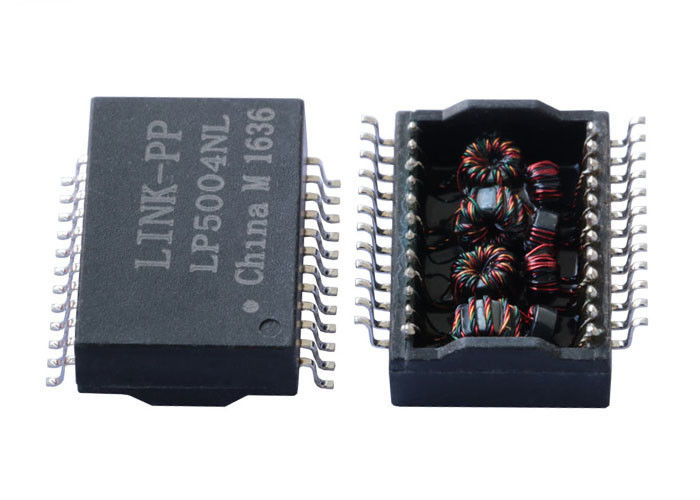

5. LINK-PP LP5004NL مغناطیسی برای گیگابیت اترنت
| تنها پورت، 1000 ترانزیستور ترانسفورماتور اترنت BASE-T، SMD، Rohs | |
| شماره قطعه LINK-PP | LP5004NL |
| شماره دو طرف دو طرفه | 24HSS1041-2HF |
| سرعت | 1000BASE-T |
| تعداد بنادر | تنها |
| برنامه - LAN | اترنت (بدون پو) |
| بسته بندی | SMD |
| درجه حرارت | 0 تا 70 |
| AutomDX | بله |
| اظهار نظر | همانند NL VERSION |
| پیکربندی RX | T، C، S |
| پیکربندی TX | T، C، S |
| ساخت و ساز | قاب را باز کنید |
| هسته در هر بندر | 8 |
| ارتفاع بسته (اینچ) | 0.260 |
| ارتفاع بسته (میلی متر) | 6.60 |
| طول بسته بندی (اینچ) | 0.697 |
| طول بسته بندی (میلی متر) | 17.70 |
| عرض بسته (اینچ) | 0.65 |
| عرض بسته (میلی متر) | 16.51 |
| تبدیل نسبت RX | 1CT: 1CT |
| تبدیل نسبت TX | 1CT: 1CT |
مشخصات برق (25):
1. نرخ Ratio50KHz، 0.5V را می دهد
طرف چپ: سمت خط = 1CT: 1CT + _2٪
2. القایی (لس) 100KHz، 0.1V، 12mA DC تقلیل:
طرف چیپ: 350uH حداقل
3. Insertion Loss1-100MHz: -1.4dB Max
4. بازگشت Loss1-30MHz: -16dB حداقل
40 مگاهرتز: -14.4dB Min
50 مگاهرتز: -13.1dB حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10dB حداقل
5. تنفر به حالت عادی:
30 مگاهرتز: -45dB Min
60 مگاهرتز: -40dB حداقل
100 مگاهرتز: -35dB حداقل
6. Crosstalk30MHz: -40dB Min
60 مگاهرتز: -35dB حداقل
100 مگاهرتز: -30dB حداقل
7. Hi-Pot: 1500Vrms، 0.5mA، 1Sec
طرف چپ به سمت خط
برنامه های کاربردی
مورد استفاده برای شبکه و تجهیزات ارتباطی مانند HUB، کارت PC،
سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL
مزیت رقابتی
1100 کارمند
تست 100٪
زمان تحویل انعطاف پذیر
LP5004ANLE
LP5004ANL
LP5004NL
LP5004NLE
LP5005ANL
LP5005NLE
LP5006ANL
LP5007ANL
