جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: HMU2103NL / HMU2103NLT
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
PN: |
HMU2103NL / HMU2103NLT |
بندر: |
تنها |
POE: |
بدون |
نصب و استقرار: |
SMD |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
شماره قطعه: |
ترانسفورماتور BMS / Choke |
PN: |
HMU2103NL / HMU2103NLT |
بندر: |
تنها |
POE: |
بدون |
نصب و استقرار: |
SMD |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
شماره قطعه: |
ترانسفورماتور BMS / Choke |

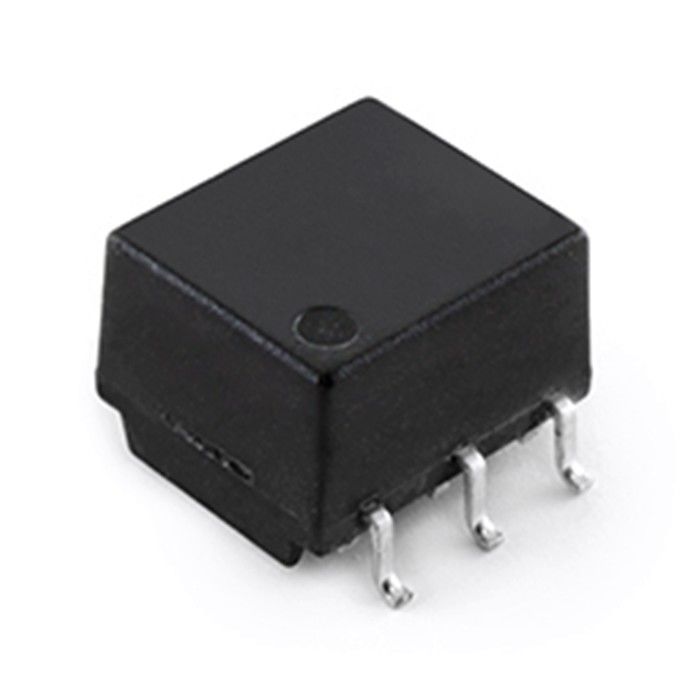

| ترانسفورماتور BMS، 2-Ch، 1000 ولت، 125 درجه سانتیگراد، سازگار با AEC-Q200، SMT، Rohs | |
| شماره پالس | HMU2102NL / HMU2102NLT |
| وضعیت بخش | فعال |
| Qualitication | در هر AEC-Q200 |
| برنامه لان | ترانسفورماتور BMS / Choke |
| ساخت و ساز | قاب را باز کنید |
| ولتاژ جداسازی | 4300 VDC برای 30 ثانیه |
| تعداد کانال ها | 2 |
| بسته بندی | SMT |
| مقاومت عایق | حداقل 400 مگاوات |
| ولتاژ کاری | 1000 VDC برای 15 سال |
| القایی | حداقل 150μH، 370μH حداکثر |
| Rohs Compliant | YES-RoHS-6 |
| دمای عملیاتی | - 40 ℃ تا 125 ℃ |
| دمای ذخیره سازی | - 50 ℃ تا 125 ℃ |
| ارتفاع بسته (اینچ) | 0.192 |
| ارتفاع بسته (میلی متر) | 4.88 |
| طول بسته بندی (اینچ) | 0.583 |
| طول بسته بندی (میلی متر) | 14.81 |
| عرض بسته (اینچ) | 0.579 |
| عرض بسته (میلی متر) | 14.7 |
| تبدیل نسبت می دهد | 1.00 + 2٪ |
| قطبی | در هر طرح |
ماژول ترانسفورماتور لان
شبکههای سیمی نیاز به انتقال پالسهای مستطیلی به ترانسفورماتورهای پالس دارند. ترانسفورماتورهای معمولی مثل ترانسفورماتورهای معمولی از یک هسته با یک سیم پیچ اولیه و یک ثانویه تشکیل شده است. جداسازی گالوانیک برای حفاظت از IC های حساس و دستگاه های شبکه ای از تعصب DC در خط استفاده می شود.
از آنجا که آنها باید امواج پالس را که شامل بسیاری از اجزای فرکانس مختلف ناشی از تبدیل فوریه هستند، انتقال دهند، هسته های آنها باید دارای ضایعات کم و جلوگیری از اعوجاج موج پالس در یک محدوده فرکانس گسترده باشد. برای پاسخگویی به این خواسته ها، LINK-PP از ترانسفورماتورهای پالس لپ تاپ با بهره وری بالا استفاده کرده است.
برای جلوگیری از نفوذ و خروج سر و صدای حالت مشترک، ترانسفورماتورهای پالس شبکه به طور معمول با چوک های حالت معمول ترکیب می شوند تا یک ماژول ترانسفورماتور پالس ایجاد شود.
این ماژول به نوبه خود در رابط RJ-45 جاسازی شده است تا یک ماژول کانکتور را شکل دهد (شکل 1). بنابراین، برای استفاده در اتصالات استاندارد RJ-45، ترانسفورماتورهای پالس شبکه نیز باید بسیار فشرده باشند.
مشتریان ما :
• Texas Instruments
LINK-PP تامین کننده ترجیحی TI است.
خوش آمدید به وب سایت TI مراجعه کنید: http://www.ti.com/tool/beaglebk#0
شما در لوگوی ما "LINK-PP" در BeagleBone Board نگاه خواهید کرد.
• اینتل
LINK-PP آیا تامین کننده ترجیحی اینتل است.
LINK-PP LPJG16314A4NL در MinnowBoard max اینتل استفاده می شود.
سوالات متداول
س: مدت زمان تحویل چه مدت است؟
A: سری RJ45 / RJ11: 12 ~ 20 روز
سری SFP: 25 ~ 30 روز سری USB: 7 ~ 15 روز
اتصال دهنده: 7 ~ 15 روز
س: چگونه می توانم نقل قول کنم؟
A: برای ما توصیه می کنیم که آیتم های مناسب را در صورت نیاز به جزئیات مورد نظر خود بدانید
(تعداد پورت، محافظ و غیر محافظ، LED یا دوگانه LED، با یا بدون ترانسفورماتور و غیره).
نقشه برداری و نقل قول به ترتیب ارسال خواهد شد. البته، بهتر است که ما نقاشی خود را داشته باشیم.
س: آیا می توانم نمونه بگیرم؟
A: نمونه ها برای ارزیابی در دسترس هستند.
س: آیا OEM و ODM موجود است؟
A: OEM & ODM خوش آمدید.
