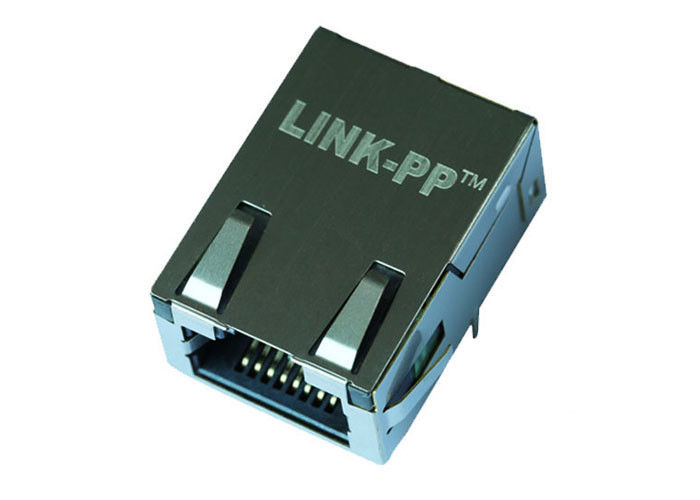

J1L-0103NL کم پروفیل RJ45 PCB جک جدول تا 10/100/1000 مغناطیسی

Name: J1L-0103NL کم پروفیل RJ45 PCB جک جدول تا 10/100/1000 مغناطیسی
Brand: LINK-PP
SKU: J1L-0103NL
Price: 0.08 USD
Availability: InStock
Rating: 4.9 (196 reviews)

جزئیات محصول

محل منبع: گوانگدونگ چین

نام تجاری: LINK-PP

گواهی: UL,ROHS,Reach,ISO

شماره مدل: J1L-0103NL

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 50/500/1000 / 25K

قیمت: $0.08-$1.79

جزئیات بسته بندی: 60 پیکسل / سینی یا بسته بندی رول

زمان تحویل: موجودی

شرایط پرداخت: TT ، NET30 / 60/90 روز

قابلیت ارائه: 2800K-PCS / ماه

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته:
                                                                                                                                                                                                                                                                                                                جک فوق العاده کم مشخصات, رابط rj45 کم مشخصات


شماره قطعه:	J1L-0103NL	نوع اتصال:	مشخصات کم عمق گیگابیت
برنامه های کاربردی:	10/100/1000 لان	نوع نصب:	از طریق سوراخ
گرایش:	90 درجه زاویه (راست)	خاتمه دادن:	لحیم کاری
محافظ:	محافظ، EMI انگشت	فایل:	PDF / 3D / ISG / Stp / Step / Datasheet

شماره قطعه:	J1L-0103NL
نوع اتصال:	مشخصات کم عمق گیگابیت
برنامه های کاربردی:	10/100/1000 لان
نوع نصب:	از طریق سوراخ
گرایش:	90 درجه زاویه (راست)
خاتمه دادن:	لحیم کاری
محافظ:	محافظ، EMI انگشت
فایل:	PDF / 3D / ISG / Stp / Step / Datasheet

J1L-0103NL کم پروفیل RJ45 PCB جک جدول تا 10/100/1000 مغناطیسی

J1L-0103NL کم پروفیل RJ45 PCB جک جدول تا 10/100/1000 مغناطیسی

شماره قطعه	J1L-0103NL
تماس با مساحت زمین	GOLD 50 U ''
چفت	بالا
OPTION LED	سبز و سبز
تعداد ساعات	1X1
پکیج	THT
HEIGHT PACKAGE MM	11.300
طول پک MM	26.060
عرض بسته MM	17.580
پیمایش لبه PCB	ورود به سیستم
امتیاز POE	بدون POE
موافق ROHS	YES-RoHS-6
سرعت	1000BASE-T
درجه حرارت	0 تا 70
چرخش	1: 1

توصیف

Mag45 - RJ45 با مگنتیت مجتمع

مدل طراحی: 【J1L-0103NL】

♦ J1L-0103NL کم مشخصات TE Magjack
♦ کم مشخصات Rj45 پلاگین J1L-0103NL
♦ 1000Base-T مشخصات کم Rj45 با Magnetics
♦ کم پروفیل Rj45 PCB
♦ کم مشخصات Rj45 10/100/1000 با Magnetics
♦ رابط کاربری کم Rj45

♦ طراحی شده برای برنامه کارت شبکه رابط.
♦ طراحی شده برای دیدار IEEE802.3u مورد نیاز است.
♦ در همه نسبت به نوبه خود استفاده شده توسط LAN ICmanufactures.
♦ شیرهای مرکز اصلی در دسترس برای اضافی EMIreduction.
♦ ساده ترین اجزای مغناطیسی برای قرار دادن و مسیر در PCB.
♦ موجب صرفه جویی در فضای PCB می شود.

♦ مدل تولید توده ای: 【LPJXXXXNL】

MAG.REVERSE LATCH

چراغ اختیاری EMI انگشت اختیاری

شرح

1840718-8 Profile Low Profile TE Magjack Rj45 PCB Gigabit Tab-up 10/100/1000 Magnetics
1. نوع محصول ویژگی ها:
1) نوع محصول = اتصال دهنده
2) Jack Type = RJ45
3) مشخصات = استاندارد
4) PCB mounting orientation = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)
2. پیوست مکانیکی:
1) Jack Configuration = 1 x 1
3. مشخصات برق:
1) محافظت شده = بله
ویژگی های مربوط به خاتمه دادن:
1) EMI Finger - Bottom = بدون
2) Termination Method = سیلندر
5. ویژگی های بدن:
1) Port Configuration = Single / Multi
2) EMI Fingers -Top and Sides = With / Without
3) Latch Orientation = Standard - قفل پایین
4) PCB Tail Length
6. تماس با ویژگی های مرتبط:
1) Preloaded = بله
2) اتصال نوع اتصال = از طریق سوراخ / کوه سطح
7. ویژگی های مرتبط با مسکن:
1) Connector Style = جک
8. استانداردهای صنعت:
1) RoHS / ELV Compliance = سازگار با RoHS، ELV سازگار است
2) پروسه های سرب سرب آزاد = جوش لحیم کاری تا 240 درجه سانتیگراد،
لحیم موج قادر به 260 درجه سانتی گراد، لحیم موج قادر به 265 درجه سانتی گراد است
Reflow-لحیم کاری اختیاری
3) RoHS / ELV Compliance History = همیشه سازگار با RoHS بود
9. شناسایی علامت گذاری:
1) رنگ LED سمت چپ (موقعیت # 1) = سبز - مقاومت 250 اونس
2) رنگ LED راست (موقعیت # 2) = سبز - مقاومت 250 اونس
10. شرایط استفاده:
1) اعمال به = مدار چاپی چاپ شده
2) شرایط محیطی = دفتر / محل
3) دمای عملیاتی (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN یا بیشتر

برنامه های کاربردی اترنت

طراحی شده برای پشتیبانی از برنامه های کاربردی، مانند مودم ADSL، شبکه در مادربرد. شبکه و تجهیزات ارتباطی مانند HUB، PC کارت، سوئیچ، روتر، مادربرد PC، SDH، PDH، تلفن IP، مودم xDSL، راه حل های مرکز تماس، مجموعه های مجتمع بالا، تنظیمات دروازه های VOIP، پروتکل دروازه مرز، سوئیچ اترنت سریع .. .

مزیت

1840718-8 پروفیل کم TE Magjack

18 سال تجربه تولید
2600 کارمند
تست 100٪
زمان تحویل انعطاف پذیر

مشتری مشهور

طراحی برای Ti، اینتل، سامسونگ، Fluke، Jabil، Flextronics، Cypress، Freescale، EKF .......

تامین قطعات EMS

ساخته شده در مجمع PCB انعطاف پذیر؛ مجمع PCB سفت و انعطاف پذیر؛ میکرو الکترونیک، چیپ تلنگر؛ میکرو الکترونیک، تراشه در هیئت مدیره؛ مجتمع اپتوالکترونیک؛ RF / Wireless Assembly؛ از طریق سوراخ مجمع؛ Mount Mount Mount؛ مونتاژ سیستم؛ مجمع هیئت مدیره مدار چاپی

• Texas Instruments

LINK-PP تامین کننده ترجیحی TI است. خوش آمدید به وب سایت TI، به لوگوی ما "LINK-PP" در هیئت مدیره BeagleBone نگاه کنید.

J8064D668ANL 1X6 8p8c RJ45 اتصال با 10/100 Magnetic Base-T Integrated Magnetics
