جزئیات محصول
محل منبع: گوانگدونگ ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: 749013010
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
749013010 |
قسمت شماره: |
LP2019ANL |
رابط: |
توان 10 / 100Mbps |
خانواده: |
ترانسفورماتور مخابرات |
پین: |
16Pins |
نمونه ها: |
رایگان در دسترس است |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Data Data |
مشخصات: |
749013010 |
قسمت شماره: |
LP2019ANL |
رابط: |
توان 10 / 100Mbps |
خانواده: |
ترانسفورماتور مخابرات |
پین: |
16Pins |
نمونه ها: |
رایگان در دسترس است |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Data Data |

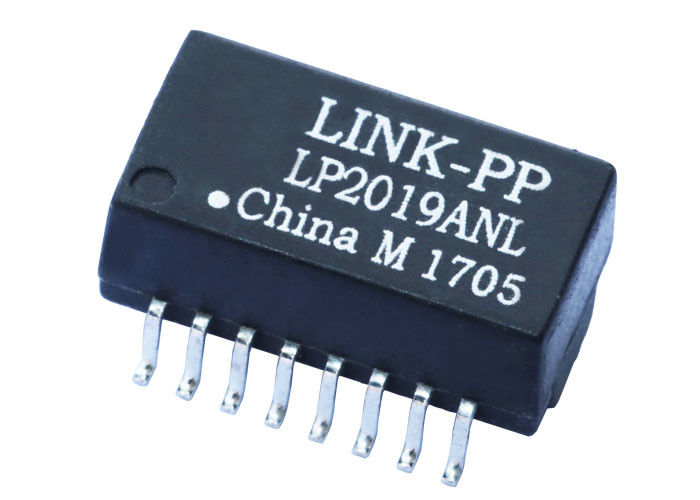

| LINK-PP LP2019ANL 100٪ CROSS 749013010 | |
| شماره قسمت LINK-PP | LP2019ANL |
| شماره قسمت نبض | 749013010 |
| سرعت | 10 / 100BASE-T |
| تعداد درگاه ها | تنها |
| برنامه - LAN | اترنت (PoE) |
| بسته بندی | SMD |
| درجه حرارت | -40 ℃ تا + 85 |
| AutomDX | آره |
| اظهار نظر | SAME AS NL VERSION |
| پیکربندی RX | T ، C ، S |
| پیکربندی TX | T ، C ، S |
| ساخت و ساز | قاب باز کنید |
| هسته در بندر | 4 |
| ارتفاع بسته بندی (اینچ) | 0.244 |
| ارتفاع بسته بندی (میلی متر) | 6.20 |
| طول بسته بندی (اینچ) | 0.50 |
| طول بسته بندی (میلی متر) | 12.70 |
| عرض بسته (اینچ) | 0.402 |
| عرض بسته (میلی متر) | 10.20 |
| نسبت RX را روشن می کند | 1CT: 1CT |
| نسبت TX را روشن می کند | 1CT: 1CT |
مشخصات برق @ 25
نسبت 1.Turns:
TX = 1CT: 1CT RX = 1CT: 1CT
2. ضرر ادعا:
0.1-100MHz: -1.0dB MAX
3. بازگرداندن ضرر
0.1-30MHz: -18dB MIN
30-60MHz: -13dB MIN
60-80MHz: -12dB MIN
4.Crosstalk:
0.1-100MHz: -35dB MIN
5.DCMR:
30 مگاهرتز: -42dB MIN
60 مگاهرتز: -36dB MIN
100 مگاهرتز: -33dB MIN
6.CMRR:
1-100MHz: -40dB TYP
7.L: 1-3،6-8:
350uH MIN 100KHz 0.1V 8mADC
8.DCR: 1-3،6-8: 0.9 OHM MAX
9.LK:
1-3 (کراوات: 16 + 14): 0.5uH MAX 100KHz 0.1V
6-8 (کراوات: 11 + 9): 0.5uH MAX 100KHz 0.1V
10.Cw/w:
(1-3) ، (16-14): 28pF MAX 100KHz 0.1V
(6-8) ، (11-9): 28pF MAX 100KHz 0.1V
11. ولتاژ جداسازی: 1500Vrms
12. دمای هوا: -40 + 85 85.
یادداشت:
1. طراحی شده برای پشتیبانی از برنامه ، مانند SOHO (ADSL)
مودم) ، LAN-on-Motherboard (LOM) ، توپی و سوئیچ.
2. قدرت بیش از اترنت (PoE) مغناطیس
3.PoE برنامه های کاربردی توانایی فعلی: 350mA.
4. با نسبت های مختلف چرخش.
5.RoHS "NL" رتبه لحیم لحیم 255 ± 5.
