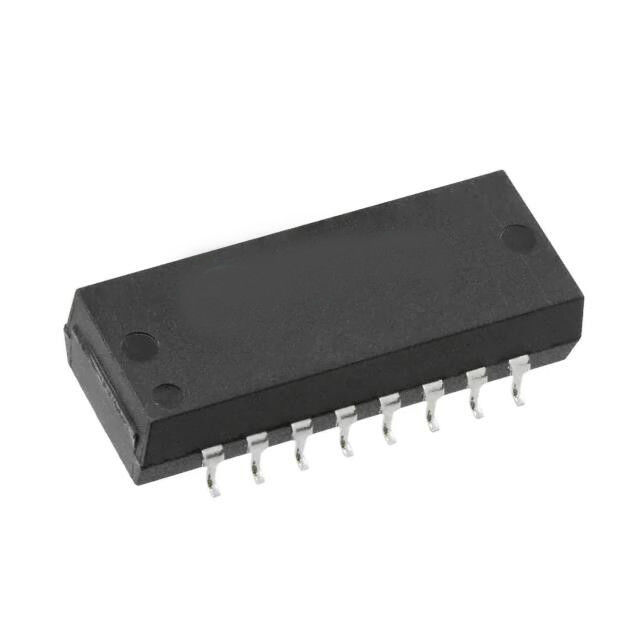

H1086NL / H1086NLT Isolation and Data Interface Transformer 1:1 Surface Mount

جزئیات محصول

محل منبع: گوانگدونگ ، چین

نام تجاری: LINK-PP

گواهی: UL,RoHS,Reach,ISO

شماره مدل: H1086NL / H1086NLT

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K

قیمت: $0.06-$3.2

جزئیات بسته بندی: T&R

زمان تحویل: موجودی

شرایط پرداخت: TT ، NET30 / 60/90 روز

قابلیت ارائه: 3KK / ماه

بهترین قیمت را دریافت کنید
برجسته:

ترانسفورماتور 100BASE-TX تک اترنت

,

ترانسفورماتور جداسازی اترنت 1CT / 1CT

,

ترانسفورماتور مغناطیسی 10 / 100Base-T Lan

H1086NL / H1086NLT Isolation and Data Interface Transformer 1:1 Surface Mount
H1086NL / H1086NLT Isolation and Data Interface Transformer 1:1 Surface Mount

Quick Details

1.Single Port Lan Transformer

2.ColiStructure: Toroidal

3.10base-t transformer

4.SMD, 16 pins


10  BASE-TX Single Port Lan Transformer With 16 Pins




Description:



Part Status Active
Transformer Type Isolation and Data Interface (Encapsulated)
Inductance -
ET (Volt-Time) -
Turns Ratio - Primary:Secondary 1:1
Mounting Type Surface Mount
Size / Dimension 1.000" L x 0.390" W (25.40mm x 9.91mm)
Height - Seated (Max) 0.245" (6.22mm)
Operating Temperature 0°C ~ 70°C
Weight 0.11 oz (3.13 g)


Electrical Specifications(25):

1. Turns Ratio50KHz, 0.5V

      Chip side: Line side=1CT: 1CT+_2%

2. Inductance(Ls)100KHz, 0.1V, 12mA DC Bias:

Chip side: 350uH Min

3. Insertion Loss1-100MHz: -1.4dB Max

4. Return Loss1-30MHz: -16dB Min

            40MHz: -14.4dB Min

            50MHz: -13.1dB Min

            60-80MHz: -12dB Min

            100MHz: -10dB Min

5. Differential to Common Mode Rejection:

            30MHz: -45dB Min

            60MHz: -40dB Min

            100MHz: -35dB Min

6. Crosstalk30MHz: -40dB Min

            60MHz: -35dB Min

            100MHz: -30dB Min

7. Hi-Pot: 1500Vrms Min





Applications:



Used for networking and communication equipments such as HUB, PC card,Switch, Router, PC Mainboard, SDH, PDH, IP Phone, xDSL modem



Competitive Advantage:



16 years production experience,

2600 staff,

100% test

Flexible delivery time
