جزئیات محصول
محل منبع: گوانگدونگ ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO

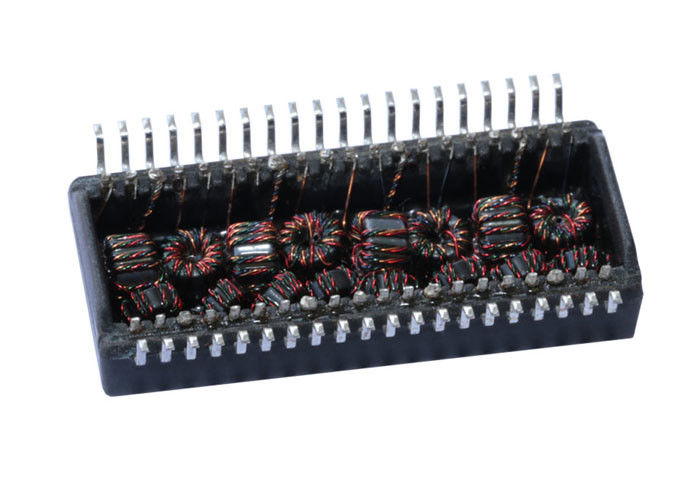

شماره مدل: HST-4047SXCR
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات فنی: |
HST-4047SXCR |
نصب: |
SMD |
شبکه محلی کابلی: |
1x10 / 100Base-Tx |
نمونه ها: |
رایگان |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Data Data |
مشخصات فنی: |
HST-4047SXCR |
نصب: |
SMD |
شبکه محلی کابلی: |
1x10 / 100Base-Tx |
نمونه ها: |
رایگان |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Data Data |
to برای پاسخگویی به نیازهای IEEE 802.3 طراحی شده است.
induc القا اولیه (Lp) 350uH دقیقه. @ 100KHz ، 0.1Vrms ، DC 8mA.
● ظرفیت بین سیم پیچ ها (Cww) 75pF حداکثر (در 100 کیلو هرتز ، 0.1 ولت).
uct القا نشت (LL) 0.5uH حداکثر (در 100 کیلوهرتز ، 0.1 ولت).
DC DCR اولیه: 0.9ΩMax ؛ ثانویه DCR: 1.2ΩMax.
مشخصات برق @ 25
1. اندوکتانس (100KHz ، 100mV ، 8mADC):
350uH حداقل ، 16-14 ؛ 11-9 ، Lp ، 0 ℃ تا 70
2. نسبت چرخش (2 ±)):
(1-3) :( 16:14) = 1: 1 ؛(6-8) :( 11-9) = 1: 1
3. از دست دادن درج:
1-100 مگاهرتز: -1.0dB حداکثر
4. بازگرداندن ضرر (دسی بل در دقیقه):
1-30 مگاهرتز: -20.5 30-60 مگاهرتز: -17
60-80 مگاهرتز: -14 80-100 مگاهرتز: -12
5. کراس لک:
1-100 مگاهرتز: -40dB حداقل
6.CMRR (دسی بل حداقل):
1-100 مگاهرتز: -40 100-500 مگاهرتز: -20.5
7. ولتاژ جداسازی: 1500 ولت
8. محدوده دما: 0 ～ 70 ℃ یا -40 ～ + 85
