جزئیات محصول
محل منبع: گوانگدونگ ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: POE51Q-33ED
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات فنی: |
POE51Q-33ED |
قدرت: |
51W |
القاء در 0A: |
26.7@±10٪ |
تحمل: |
10٪ |
ایسات: |
4.5A |
حداکثر سلف نشتی: |
0.32 µH |
ولتاژ جداسازی: |
3.3 ولت ، 14.1 آمپر |
خروجی ثانویه: |
PDF / 3D / ISG / Stp / مرحله / صفحه داده / قالب Touchstone / پارامترهای S |
چرخه زندگی: |
بیش از 20 سال |
مشخصات فنی: |
POE51Q-33ED |
قدرت: |
51W |
القاء در 0A: |
26.7@±10٪ |
تحمل: |
10٪ |
ایسات: |
4.5A |
حداکثر سلف نشتی: |
0.32 µH |
ولتاژ جداسازی: |
3.3 ولت ، 14.1 آمپر |
خروجی ثانویه: |
PDF / 3D / ISG / Stp / مرحله / صفحه داده / قالب Touchstone / پارامترهای S |
چرخه زندگی: |
بیش از 20 سال |
| مشخصات فنی | قدرت (W) | القاء در 0A(µH) | تحمل(٪) | ایسات(آ) | حداکثر DCR (mΩ) | ||
| پری | ثانیه | کمکی | |||||
| POE51Q-33ED | 51 | 26.7@±10٪ | 10 | 4.5 | 64 | 2 | 104 |
| نشتی القاء حداکثر (µH) |
نسبت می چرخد | انزوا ولتاژ (Vrms) |
ثانوی خروجی (V ، A) |
| Pri: Sec: Aux | |||
| 0.32 | 1: 0.143: 0.5 | 1500 | 3.3 ولت ، 14.1 آمپر |

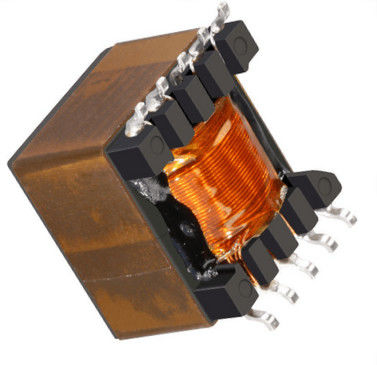

• برای مبدل های قدرت Flyback DC/DC PoE PD تا 51 وات توسعه یافته است
• طراحی شده برای برآوردن استاندارد IEEE802.3bt آینده و با ورودی 36 - 57 ولت کار می کند
• 1500 Vrms ، یک دقیقه جداسازی (hipot) بین اولیه و کمکی تا ثانویه.
• راه حل مناسب برای برنامه های PoE با قدرت بالا از جمله Smart Building و IoT
• درجه AEC-Q200 درجه 1 (-40 درجه سانتیگراد تا +125 درجه سانتی گراد)
مواد اصلی فریت
محیطسازگار با RoHS ، فاقد هالوژن
خاتمه دادنقلع-نقره-مس بر روی قلع بر روی نیکل بر روی فس برنز
وزن 6.5 - 8 گرم
دمای محیط-40 تا 125 درجه سانتیگراد
حداکثر دمای قطعه+ 165 درجه سانتی گراد (محیط + افزایش دما)
دمای ذخیره سازی مولفه: -40 تا 165 درجه سانتی گراد
بسته بندی نوار و رول: -40 تا 80 درجه سانتی گراد
مقاومت در برابر حرارت لحیم کاری حداکثر سه برگشت 40 ثانیه ای در دمای +260 درجه سانتی گراد ، قسمت ها بین چرخه ها به دمای اتاق خنک می شوند
سطح حساسیت به رطوبت (MSL) 1 (عمر نامحدود در دمای کمتر از 30 درجه سانتیگراد / 85 درصد رطوبت نسبی)
شکست در زمان (FIT) / میانگین زمان بین شکست (MTBF)
38 در میلیارد ساعت / 26،315،789 ساعت ، محاسبه شده در Telcordia SR-332
1. بسته بندی: D= 13 re حلقه آماده ماشین.نوار پلاستیکی برجسته EIA-481 (150 قسمت در هر حلقه کامل).
تعداد کمتر از قرقره کامل موجود است: به صورت نواری (آماده دستگاه نیست) یا همراه با تریلر (25 دلار هزینه).
2 اندوکتانس برای اولیه است ، اندازه گیری شده در 250 کیلوهرتز ، 0.5 Vrms ، 0 Adc.
3 سلف نشتی برای اولیه با سیم پیچ های ثانویه و کمکی کوتاه می باشد.
4 جریان DC در 25 درجه سانتی گراد که باعث کاهش القایی <15 ((POExx51Q) و <15 ((POExx40Q) از مقدار آن بدون جریان می شود.
5خروجی برای ثانویه است.خروجی سیم پیچ aux 12 ولت ، 30 میلی آمپر است.
6مشخصات الکتریکی در دمای 25 درجه سانتی گرادقبل از لحیم کاری به Doc 362 "Soldering Surface Sound Components" مراجعه کنید.
