صفحه اصلی > محصولات > ترانسفورماتور POE LAN > POE51Q-48ED ترانسفورماتور قدرت IEEE802.3bt استاندارد و با ورودی 36-57 ولت کار می کند

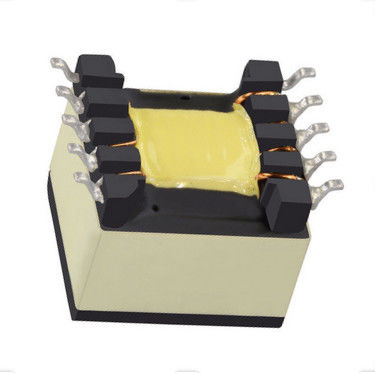

POE51Q-48ED ترانسفورماتور قدرت IEEE802.3bt استاندارد و با ورودی 36-57 ولت کار می کند

جزئیات محصول

محل منبع: گوانگدونگ ، چین

نام تجاری: LINK-PP

گواهی: UL,RoHS,Reach,ISO

شماره مدل: POE51Q-48ED

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K

قیمت: $0.06-$3.2

جزئیات بسته بندی: T&R

زمان تحویل: موجودی

شرایط پرداخت: TT ، NET30 / 60/90 روز

قابلیت ارائه: 3KK / ماه

بهترین قیمت را دریافت کنید
برجسته:

ترانسفورماتور مغناطیسی اترنت POE51Q-48ED

,

ترانسفورماتور قدرت POE51Q-48ED

,

ترانسفورماتور قدرت تأیید شده UL

مشخصات فنی:
POE51Q-48ED
قدرت:
51W
القاء در 0A:
22.2@±10٪
تحمل:
10٪
ایسات:
4.7A
حداکثر سلف نشتی:
0.1 µH
ولتاژ جداسازی:
48 ولت ، 0.97 آمپر
خروجی ثانویه:
PDF / 3D / ISG / Stp / مرحله / صفحه داده / قالب Touchstone / پارامترهای S
چرخه زندگی:
بیش از 20 سال
مشخصات فنی:
POE51Q-48ED
قدرت:
51W
القاء در 0A:
22.2@±10٪
تحمل:
10٪
ایسات:
4.7A
حداکثر سلف نشتی:
0.1 µH
ولتاژ جداسازی:
48 ولت ، 0.97 آمپر
خروجی ثانویه:
PDF / 3D / ISG / Stp / مرحله / صفحه داده / قالب Touchstone / پارامترهای S
چرخه زندگی:
بیش از 20 سال
POE51Q-48ED ترانسفورماتور قدرت IEEE802.3bt استاندارد و با ورودی 36-57 ولت کار می کند
POE51Q-48ED راه حل مناسب برای برنامه های PoE با قدرت بالا از جمله Smart Building و IoT

مشخصات فنی قدرت (W) القاء در 0A(µH) تحمل(٪) ایسات(آ) حداکثر DCR (mΩ)
پری ثانیه کمکی
POE51Q-48ED 51 22.2@±10٪ 10 4.7 34 266 85



نشتی
القاء
حداکثر
(µH)
نسبت می چرخد انزوا
ولتاژ
(Vrms)
ثانوی
خروجی
(V ، A)
Pri: Sec: Aux
0.1 1:02:01 1500 48 ولت ، 0.97 آمپر



• برای مبدل های قدرت Flyback DC/DC PoE PD تا 51 وات توسعه یافته است

• طراحی شده برای برآوردن استاندارد IEEE802.3bt آینده و با ورودی 36 - 57 ولت کار می کند

• 1500 Vrms ، یک دقیقه جداسازی (hipot) بین اولیه و کمکی تا ثانویه.

• راه حل مناسب برای برنامه های PoE با قدرت بالا از جمله Smart Building و IoT

• درجه AEC-Q200 درجه 1 (-40 درجه سانتیگراد تا +125 درجه سانتی گراد)



مواد اصلی فریت

محیطسازگار با RoHS ، فاقد هالوژن

خاتمه دادنقلع-نقره-مس بر روی قلع بر روی نیکل بر روی فس برنز

وزن 6.5 - 8 گرم

دمای محیط-40 تا 125 درجه سانتیگراد

حداکثر دمای قطعه+ 165 درجه سانتی گراد (محیط + افزایش دما)

دمای ذخیره سازی مولفه: -40 تا 165 درجه سانتی گراد

بسته بندی نوار و رول: -40 تا 80 درجه سانتی گراد

مقاومت در برابر حرارت لحیم کاری حداکثر سه برگشت 40 ثانیه ای در دمای +260 درجه سانتی گراد ، قسمت ها بین چرخه ها به دمای اتاق خنک می شوند

سطح حساسیت به رطوبت (MSL) 1 (عمر نامحدود در دمای کمتر از 30 درجه سانتیگراد / 85 درصد رطوبت نسبی)

شکست در زمان (FIT) / میانگین زمان بین شکست (MTBF)

38 در میلیارد ساعت / 26،315،789 ساعت ، محاسبه شده در Telcordia SR-332



1. بسته بندی: D= 13 re حلقه آماده ماشین.نوار پلاستیکی برجسته EIA-481 (150 قسمت در هر حلقه کامل).

مقادیر کمتر از قرقره کامل موجود است: به صورت نواری (آماده دستگاه نیست) یا همراه با تریلر (25 دلار هزینه).

2 اندوکتانس برای اولیه است ، اندازه گیری شده در 250 کیلوهرتز ، 0.5 Vrms ، 0 Adc.

3 سلف نشتی برای اولیه با سیم پیچ های ثانویه و کمکی کوتاه می باشد.

4 جریان DC در 25 درجه سانتی گراد که باعث کاهش القایی <15 ((POExx51Q) و <15 ((POExx40Q) از مقدار آن بدون جریان می شود.

5خروجی برای ثانویه است.خروجی سیم پیچ aux 12 ولت ، 30 میلی آمپر است.

6مشخصات الکتریکی در دمای 25 درجه سانتی گرادقبل از لحیم کاری به Doc 362 "Soldering Surface Sound Components" مراجعه کنید.



POE51Q-48ED ترانسفورماتور قدرت IEEE802.3bt استاندارد و با ورودی 36-57 ولت کار می کند 0

POE51Q-48ED ترانسفورماتور قدرت IEEE802.3bt استاندارد و با ورودی 36-57 ولت کار می کند 1POE51Q-48ED ترانسفورماتور قدرت IEEE802.3bt استاندارد و با ورودی 36-57 ولت کار می کند 2POE51Q-48ED ترانسفورماتور قدرت IEEE802.3bt استاندارد و با ورودی 36-57 ولت کار می کند 3POE51Q-48ED ترانسفورماتور قدرت IEEE802.3bt استاندارد و با ورودی 36-57 ولت کار می کند 4POE51Q-48ED ترانسفورماتور قدرت IEEE802.3bt استاندارد و با ورودی 36-57 ولت کار می کند 5



POE51Q-48ED راه حل مناسب برای برنامه های PoE با قدرت بالا از جمله Smart Building و IoT
