صفحه اصلی > محصولات > ترانسفورماتور POE LAN > POE21PR-33ED Ferrite Transformer Flyback و Forward Transformers

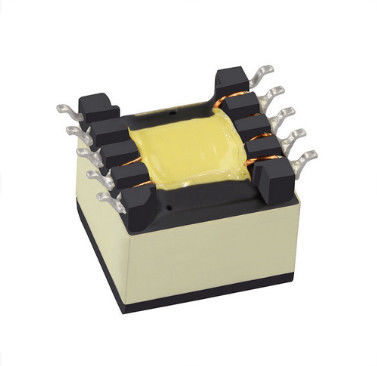

POE21PR-33ED Ferrite Transformer Flyback و Forward Transformers

جزئیات محصول

محل منبع: گوانگدونگ ، چین

نام تجاری: LINK-PP

گواهی: UL,RoHS,Reach,ISO

شماره مدل: POE21PR-33ED

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K

قیمت: $0.06-$3.2

جزئیات بسته بندی: T&R

زمان تحویل: موجودی

شرایط پرداخت: TT ، NET30 / 60/90 روز

قابلیت ارائه: 3KK / ماه

بهترین قیمت را دریافت کنید
برجسته:

ترانسفورماتور فریت POE21PR-33ED

,

ترانسفورماتور فریت 21 وات

,

ترانسفورماتور فریت POE

مشخصات فنی:
POE21PR-33ED
قدرت:
21W
القاء در 0A:
21
تحمل:
10٪
ایسات:
6.2A
حداکثر سلف نشتی:
0.3µH
ولتاژ جداسازی:
3.3 ولت ، 3.2 آمپر
خروجی ثانویه:
PDF / 3D / ISG / Stp / مرحله / صفحه داده / قالب Touchstone / پارامترهای S
چرخه زندگی:
بیش از 20 سال
مشخصات فنی:
POE21PR-33ED
قدرت:
21W
القاء در 0A:
21
تحمل:
10٪
ایسات:
6.2A
حداکثر سلف نشتی:
0.3µH
ولتاژ جداسازی:
3.3 ولت ، 3.2 آمپر
خروجی ثانویه:
PDF / 3D / ISG / Stp / مرحله / صفحه داده / قالب Touchstone / پارامترهای S
چرخه زندگی:
بیش از 20 سال
POE21PR-33ED Ferrite Transformer Flyback و Forward Transformers
POE21PR-33ED Flyback & Forward Transformers

مشخصات فنی قدرت (W) القاء در 0A(µH) تحمل(٪) ایسات(آ) حداکثر DCR (mΩ)
پری بخش 1 ثانیه 2 کمکی
POE21PR-33ED 21 21 10 6.2 31 10 10 80



نشتی
القاء
حداکثر
(µH)
نسبت می چرخد انزوا
ولتاژ
(Vrms)
ثانوی
خروجی
(V ، A)
جایزه: Sec1: Sec2: Aux
0.3 1: 0.231: 0.231: 0.692 1500 3.3 ولت ، 3.2 آمپر



• ترانسفورماتور Flyback و Forward برای PoE تا 72 وات
• با ورودی 9 - 57 ولت (POE21 ، 22 ، 24 ، 33 ، 35 و 38)
• دارای ورودی 33 - 57 ولت (POE23 ، 30 ، 36 ، 53 ، 70 و 72)
• انزوا یک دقیقه ای (hipot): 1500Vrms ، از pri و aux تا هر کدام
ثانیه500Vrms از pri تا aux ؛500Vrms بین دو ثانویه
• خروجی های دوگانه را می توان به عنوان یک خروجی قدرت بالاتر پیکربندی کرد
• درجه AEC-Q200 درجه 1 (-40 درجه سانتیگراد تا +125 درجه سانتی گراد)



مواد اصلی فریت

محیطسازگار با RoHS ، فاقد هالوژن

خاتمه دادنقلع-نقره-مس بر روی قلع بر روی نیکل بر روی فس برنز

وزن 7.1 - 7.9 گرم

دمای محیط-40 تا 125 درجه سانتیگراد

حداکثر دمای قطعه+ 165 درجه سانتی گراد (محیط + افزایش دما)

دمای ذخیره سازی مولفه: -40 تا 165 درجه سانتی گراد

بسته بندی نوار و رول: -40 تا 80 درجه سانتی گراد

مقاومت در برابر حرارت لحیم کاری حداکثر سه برگشت 40 ثانیه ای در دمای +260 درجه سانتی گراد ، قسمت ها بین چرخه ها به دمای اتاق خنک می شوند

سطح حساسیت به رطوبت (MSL) 1 (عمر نامحدود در دمای کمتر از 30 درجه سانتیگراد / 85 درصد رطوبت نسبی)

شکست در زمان (FIT) / میانگین زمان بین شکست (MTBF)

38 در میلیارد ساعت / 26،315،789 ساعت ، محاسبه شده در Telcordia SR-332



1به بسته بندی: D = 13 re حلقه آماده ماشین.پلاستیک برجسته EIA-481
نوار (150 قسمت در هر حلقه کامل).مقادیر کمتر از
حلقه کامل موجود است: در نوار (آماده دستگاه نیست) یا
با رهبر و تریلر (25 دلار هزینه).
2بهسلف برای اولیه است ، اندازه گیری شده در 200 کیلوهرتز ، 0.1 Vrms ، 0 Adc.
3بهاندوکتانس نشت بین پایه های 1 و 3 با سایر سنجش ها اندازه گیری شد
پین ها کوتاه شده
4بهخروجی برای هر ثانویه است.خروجی سیم پیچ aux 10 ولت ، 50 میلی آمپر است.
5بهبر اساس 280 mT در دمای 25 درجه سانتی گراد و تعداد دور در پین 1-3.
6بهمشخصات الکتریکی در دمای 25 درجه سانتی گراد
قبل از لحیم کاری به Doc 362 "Soldering Surface Sound Components" مراجعه کنید.

POE21PR-33ED Ferrite Transformer Flyback و Forward Transformers 0

POE21PR-33ED Ferrite Transformer Flyback و Forward Transformers 1

POE21PR-33ED Ferrite Transformer Flyback و Forward Transformers 2POE21PR-33ED Ferrite Transformer Flyback و Forward Transformers 3POE21PR-33ED Ferrite Transformer Flyback و Forward Transformers 4POE21PR-33ED Ferrite Transformer Flyback و Forward Transformers 5



POE21PR-33ED Flyback & Forward Transformers
