جزئیات محصول
محل منبع: گوانگدونگ ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO

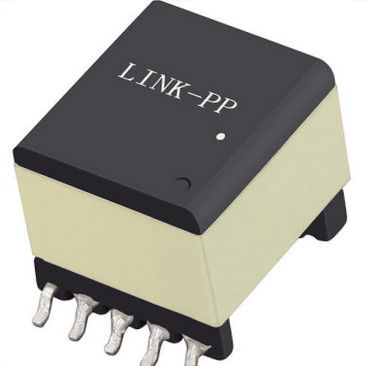

شماره مدل: POE23PR-33ED
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات فنی: |
POE23PR-33ED |
قدرت: |
23W |
القاء در 0A: |
54 |
تحمل: |
10٪ |
ایسات: |
3.2A |
حداکثر سلف نشتی: |
0.67 µH |
ولتاژ جداسازی: |
3.3 ولت ، 3.5 آمپر |
خروجی ثانویه: |
PDF / 3D / ISG / Stp / مرحله / صفحه داده / قالب Touchstone / پارامترهای S |
چرخه زندگی: |
بیش از 20 سال |
مشخصات فنی: |
POE23PR-33ED |
قدرت: |
23W |
القاء در 0A: |
54 |
تحمل: |
10٪ |
ایسات: |
3.2A |
حداکثر سلف نشتی: |
0.67 µH |
ولتاژ جداسازی: |
3.3 ولت ، 3.5 آمپر |
خروجی ثانویه: |
PDF / 3D / ISG / Stp / مرحله / صفحه داده / قالب Touchstone / پارامترهای S |
چرخه زندگی: |
بیش از 20 سال |
| مشخصات فنی | قدرت (W) | القاء در 0A(µH) | تحمل(٪) | ایسات(آ) | حداکثر DCR (mΩ) | |||
| پری | بخش 1 | ثانیه 2 | کمکی | |||||
| POE23PR-33ED | 23 | 54 | 10 | 3.2 | 62 | 6.5 | 6.5 | 58 |
| نشتی القاء حداکثر (µH) |
نسبت می چرخد | انزوا ولتاژ (Vrms) |
ثانوی خروجی (V ، A) |
| جایزه: Sec1: Sec2: Aux | |||
| 0.67 | 1: 0.125: 0.125: 0.375 | 1500 | 3.3 ولت ، 3.5 آمپر |
• ترانسفورماتور Flyback و Forward برای PoE تا 72 وات
• با ورودی 9 - 57 ولت (POE21 ، 22 ، 24 ، 33 ، 35 و 38)
• دارای ورودی 33 - 57 ولت (POE23 ، 30 ، 36 ، 53 ، 70 و 72)
• انزوا یک دقیقه ای (hipot): 1500Vrms ، از pri و aux تا هر کدام
ثانیه500Vrms از pri تا aux ؛500Vrms بین دو ثانویه
• خروجی های دوگانه را می توان به عنوان یک خروجی قدرت بالاتر پیکربندی کرد
• درجه AEC-Q200 درجه 1 (-40 درجه سانتیگراد تا +125 درجه سانتی گراد)
مواد اصلی فریت
محیطسازگار با RoHS ، فاقد هالوژن
خاتمه دادنقلع-نقره-مس بر روی قلع بر روی نیکل بر روی فس برنز
وزن 7.1 - 7.9 گرم
دمای محیط-40 تا 125 درجه سانتیگراد
حداکثر دمای قطعه+ 165 درجه سانتی گراد (محیط + افزایش دما)
دمای ذخیره سازی مولفه: -40 تا 165 درجه سانتی گراد
بسته بندی نوار و رول: -40 تا 80 درجه سانتی گراد
مقاومت در برابر حرارت لحیم کاری حداکثر سه برگشت 40 ثانیه ای در دمای +260 درجه سانتی گراد ، قسمت ها بین چرخه ها به دمای اتاق خنک می شوند
سطح حساسیت به رطوبت (MSL) 1 (عمر نامحدود در دمای کمتر از 30 درجه سانتیگراد / 85 درصد رطوبت نسبی)
شکست در زمان (FIT) / میانگین زمان بین شکست (MTBF)
38 در میلیارد ساعت / 26،315،789 ساعت ، محاسبه شده در Telcordia SR-332
1به بسته بندی: D = 13 re حلقه آماده ماشین.پلاستیک برجسته EIA-481
نوار (150 قسمت در هر حلقه کامل).مقادیر کمتر از
حلقه کامل موجود است: در نوار (آماده دستگاه نیست) یا
با رهبر و تریلر (25 دلار هزینه).
2بهسلف برای اولیه است ، اندازه گیری شده در 200 کیلوهرتز ، 0.1 Vrms ، 0 Adc.
3بهاندوکتانس نشت بین پایه های 1 و 3 با سایر سنجش ها اندازه گیری شد
پین ها کوتاه شده
4بهخروجی برای هر ثانویه است.خروجی سیم پیچ aux 10 ولت ، 50 میلی آمپر است.
5بهبر اساس 280 mT در دمای 25 درجه سانتی گراد و تعداد دور در پین 1-3.
6بهمشخصات الکتریکی در دمای 25 درجه سانتی گراد
قبل از لحیم کاری به Doc 362 "Soldering Surface Sound Components" مراجعه کنید.
Q1: آیا شما تولید کننده یا شرکت تجاری هستید؟
A: ما تولید کننده ای هستیم که بیش از 23 سال در اتصالات RJ45 و LAN Transformer تخصص داریم.
Q2: آیا می توانم چند نمونه بگیرم؟
A: بله ، 3-5 عدد نمونه رایگان برای آزمایش شما در دسترس است.دسته های کوچک نیز قابل قبول است.
Q3: آیا OEM موجود است؟
پاسخ: بلهما دارای تجربه غنی و توانایی خوبی برای قرار دادن طرح و ایده شما در محصول واقعی هستیم ، ما می توانیم مارک تجاری شما را بر روی محصولات چاپ کنیم.
Q4: زمان سربازی چطور؟
A: ما یک تیم بسیار حرفه ای با کیفیت بالا داریم ، معمولاً می توانیم ظرف 30 روز ارسال کنیم.اما برای جزئیات بیشتر ، لطفاً با فروشنده ما تماس بگیرید ، از شما متشکرم.
