جزئیات محصول
محل منبع: گوانگدونگ ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO

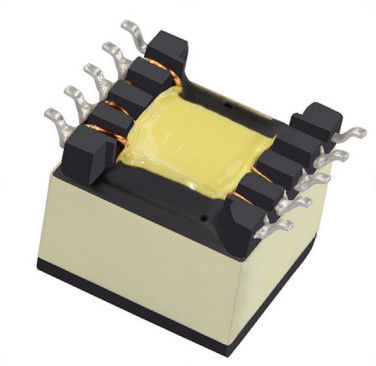

شماره مدل: POE24PR-12ED
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات فنی: |
POE24PR-12ED |
قدرت: |
24W |
القاء در 0A: |
21 |
تحمل: |
10٪ |
ایسات: |
6.3A |
حداکثر سلف نشتی: |
0.15 µH |
ولتاژ جداسازی: |
12 ولت ، 1.0 آمپر |
خروجی ثانویه: |
PDF / 3D / ISG / Stp / مرحله / صفحه داده / قالب Touchstone / پارامترهای S |
چرخه زندگی: |
بیش از 20 سال |
مشخصات فنی: |
POE24PR-12ED |
قدرت: |
24W |
القاء در 0A: |
21 |
تحمل: |
10٪ |
ایسات: |
6.3A |
حداکثر سلف نشتی: |
0.15 µH |
ولتاژ جداسازی: |
12 ولت ، 1.0 آمپر |
خروجی ثانویه: |
PDF / 3D / ISG / Stp / مرحله / صفحه داده / قالب Touchstone / پارامترهای S |
چرخه زندگی: |
بیش از 20 سال |
| مشخصات فنی | قدرت (W) | القاء در 0A(µH) | تحمل(٪) | ایسات(آ) | حداکثر DCR (mΩ) | |||
| پری | بخش 1 | ثانیه 2 | کمکی | |||||
| POE30PR-50ED | 24 | 21 | 10 | 6.3 | 31 | 52 | 52 | 72 |
| نشتی القاء حداکثر (µH) |
نسبت می چرخد | انزوا ولتاژ (Vrms) |
ثانوی خروجی (V ، A) |
| جایزه: Sec1: Sec2: Aux | |||
| 0.15 | 1: 0.750: 0.750: 0.667 | 1500 | 12 ولت ، 1.0 آمپر |
• ترانسفورماتور Flyback و Forward برای PoE تا 72 وات
• با ورودی 9 - 57 ولت (POE21 ، 22 ، 24 ، 33 ، 35 و 38)
• دارای ورودی 33 - 57 ولت (POE23 ، 30 ، 36 ، 53 ، 70 و 72)
• انزوا یک دقیقه ای (hipot): 1500Vrms ، از pri و aux تا هر کدام
ثانیه500Vrms از pri تا aux ؛500Vrms بین دو ثانویه
• خروجی های دوگانه را می توان به عنوان یک خروجی قدرت بالاتر پیکربندی کرد
• درجه AEC-Q200 درجه 1 (-40 درجه سانتیگراد تا +125 درجه سانتی گراد)
مواد اصلی فریت
محیطسازگار با RoHS ، فاقد هالوژن
خاتمه دادنقلع-نقره-مس بر روی قلع بر روی نیکل بر روی فس برنز
وزن 7.1 - 7.9 گرم
دمای محیط-40 تا 125 درجه سانتیگراد
حداکثر دمای قطعه+ 165 درجه سانتی گراد (محیط + افزایش دما)
دمای ذخیره سازی مولفه: -40 تا 165 درجه سانتی گراد
بسته بندی نوار و رول: -40 تا 80 درجه سانتی گراد
مقاومت در برابر حرارت لحیم کاری حداکثر سه برگشت 40 ثانیه ای در دمای +260 درجه سانتی گراد ، قسمت ها بین چرخه ها به دمای اتاق خنک می شوند
سطح حساسیت به رطوبت (MSL) 1 (عمر نامحدود در دمای کمتر از 30 درجه سانتیگراد / 85 درصد رطوبت نسبی)
شکست در زمان (FIT) / میانگین زمان بین شکست (MTBF)
38 در میلیارد ساعت / 26،315،789 ساعت ، محاسبه شده در Telcordia SR-332
1به بسته بندی: D = 13 re حلقه آماده ماشین.پلاستیک برجسته EIA-481
نوار (150 قسمت در هر حلقه کامل).مقادیر کمتر از
حلقه کامل موجود است: در نوار (آماده دستگاه نیست) یا
با رهبر و تریلر (25 دلار هزینه).
2بهسلف برای اولیه است ، اندازه گیری شده در 200 کیلوهرتز ، 0.1 Vrms ، 0 Adc.
3بهاندوکتانس نشت بین پایه های 1 و 3 با سایر سنجش ها اندازه گیری شد
پین ها کوتاه شده
4بهخروجی برای هر ثانویه است.خروجی سیم پیچ aux 10 ولت ، 50 میلی آمپر است.
5بهبر اساس 280 mT در دمای 25 درجه سانتی گراد و تعداد دور در پین 1-3.
6بهمشخصات الکتریکی در دمای 25 درجه سانتی گراد
قبل از لحیم کاری به Doc 362 "Soldering Surface Sound Components" مراجعه کنید.
آیا ترانسفورماتور فلای بک خطرناک است؟
به دلیل فرکانس (کم) و در دسترس بودن زیاد (فعلی) ، MOT ها عبارتند از ،در همه موارد ، بسیار خطرناک است... با این وجود ، شوک های احتمالی ، حتی برق گرفتگی ، خطرات مدارهای فلای بک (در مورد LOPT) نباید کنار گذاشته شوند - به ویژه در مواردی که از رانندگان طنین انداز و یا حالت فعلی استفاده می شود!
