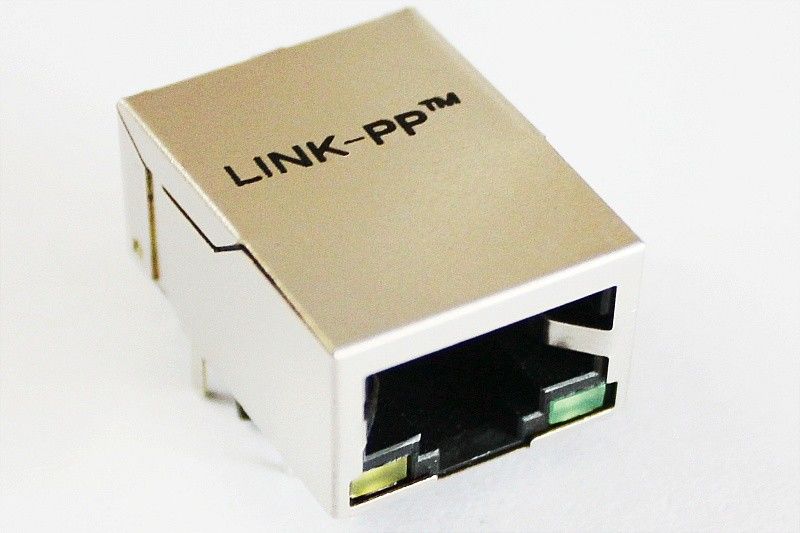

PCB Shielded POE RJ45 Connector for Tabbed IP Phone Down، 10 / 100M ARJ-132 Custom

جزئیات سریع

اتصال زاویه 1.JPG RJ45

2.Exposed POE RJ45 Connector

3. یک بندر RJ45 اتصال

4. از طریق سوراخ rj45 جک مدولار


شرح:

1X1 زبانه 10 / 100M POE / POE + اتصال RJ45 با / بدون LED، طول 21.30mm

1. نوع محصول ویژگی ها:

1) نوع محصول = اتصال دهنده
2) Jack Type = RJ45
3) مشخصات = استاندارد
4) PCB mounting Orientation = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)

2. مکانیکی پیوست:
1) Jack Configuration = 1 x 1

3. مشخصات برق:
1) محافظت شده = بله

4. ویژگی های مربوط به خاتمه دادن
1) EMI Finger - Bottom = بدون
2) Termination Method = Solder

5. ویژگی های بدن:
1) Port Configuration = Single / Multi
2) EMI Fingers -Top and Sides = With / Without
3) Latch Orientation = Standard - لکه پایین
4) PCB Tail Length

6. ارتباط ویژگی های مرتبط:
1) قبل از بارگذاری = بله
2) اتصال نوع اتصال = از طریق سوراخ / کوه سطح

7. ویژگی های مرتبط با مسکن:
1) اتصال سبک = جک

8. استانداردهای صنعت:
1) RoHS / ELV Compliance = سازگار با RoHS، ELV سازگار است
2) پروسس سرب آزاد بدون جوش = جوش لحیم کاری تا 240 درجه سانتیگراد،

لحیم موج قادر به 260 درجه سانتی گراد، لحیم موج قادر به 265 درجه سانتی گراد است
3) RoHS / ELV Compliance History = همیشه سازگار با RoHS بود

9. شناسایی علامت گذاری:
1) رنگ LED سمت چپ (موقعیت # 1) = سبز - مقاومت 250 اونس
2) رنگ LED راست (موقعیت # 2) = سبز - مقاومت 250 اونس

10. شرایط استفاده:
1) اعمال به = مدار چاپی چاپ شده
2) شرایط محیطی = دفتر / محل
3) دمای عملیاتی (° C) = 0 - 70 / -40 - +85

برنامه های کاربردی:

مورد استفاده برای شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL
