جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: H1197NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مدل: |
H1197NL |
دسته بندی: |
ترانسفورماتور صوتی و سیگنال |
محدوده فرکانس: |
1 مگاهرتز تا 100 مگاهرتز |
کاربرد: |
تغذیه ماژول های مغناطیسی اترنت |
سبک خاتمه: |
SMD / SMT |
ولتاژ خنک کننده:: |
1.5kV |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Data Data |
مدل: |
H1197NL |
دسته بندی: |
ترانسفورماتور صوتی و سیگنال |
محدوده فرکانس: |
1 مگاهرتز تا 100 مگاهرتز |
کاربرد: |
تغذیه ماژول های مغناطیسی اترنت |
سبک خاتمه: |
SMD / SMT |
ولتاژ خنک کننده:: |
1.5kV |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Data Data |
| XFRM 1: 1 SMT | ترانسفورماتور H1197NL | H1197NLDatasheet / قیمت / صلیب | مشخصات H1197NL |

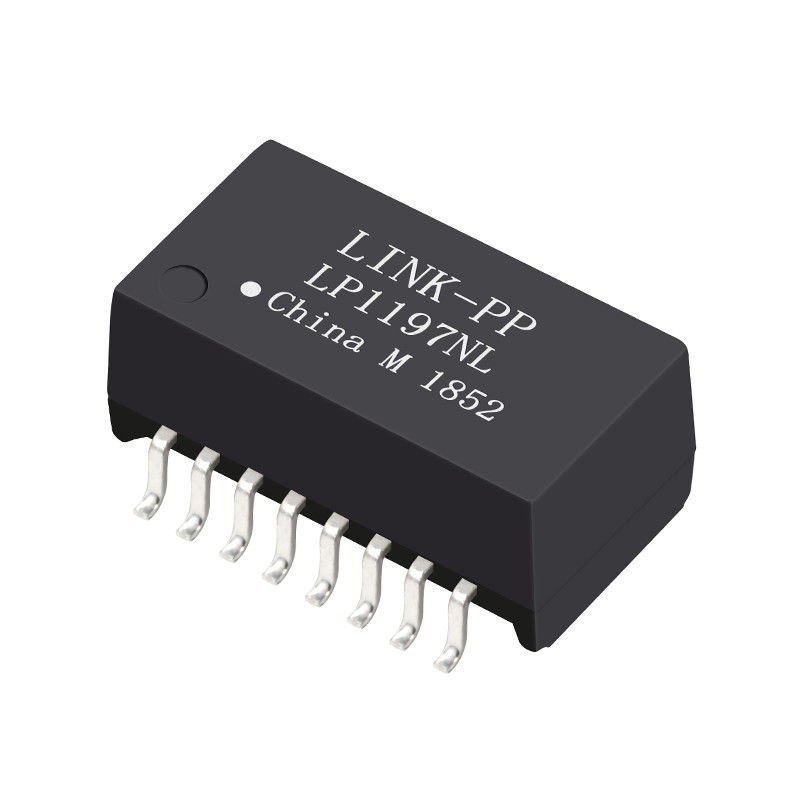

مشخصات سازگار قطعه / صلیب LP1197NL
مشخصات برق @ 25
1. از دست دادن درج:
1-100 مگاهرتز: -1.2dB حداکثر
2. بازگرداندن ضرر:
1-30 مگاهرتز: -16dB حداقل
40 مگاهرتز: -14dB حداقل
50 مگاهرتز: -13dB حداقل
60-80 مگاهرتز: -12dB حداقل
3. کراس لک:
30 مگاهرتز: -45dB حداقل
60 مگاهرتز: -40dB حداقل
100 مگاهرتز: -35dB حداقل
4. افتراقی به رد حالت معمول:
30 مگاهرتز: -43dB حداقل
60 مگاهرتز: -37dB حداقل
100 مگاهرتز: -33dB حداقل
5. ولتاژ جداسازی: 1500 ولت
6. دمای کار: -40 ℃ ～ + 85.
یادداشت:
ترانسفورماتور Lan Magnetics / ورق ترانسفورماتور Lan
ماژول های ترانسفورماتور گسسته Lan / ترانسفورماتور Lan ما Rj45Lan 10/100 سبد
ترانسفورماتور اترنت / ترانسفورماتور شبکه
برای پشتیبانی از برنامه ها مانند SOHO (مودم های ADSL) ، LAN-on-Motherboard (LOM) ، هاب و سوییچ ها طراحی شده است.
با نسبت های مختلف چرخش.
RoHS "NL" حداکثر درجه لحیم کاری 245 ℃.
