جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: HF-81606T
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات فنی: |
HF-81606T |
کاربرد: |
شبکه اترنت (NoN PoE) |
بسته بندی: |
SMD |
شماره پین: |
16 |
درجه حرارت: |
- 40 ℃ تا + 85 |
هسته در هر بندر: |
4 |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / مرحله / صفحه داده / قالب Touchstone / پارامترهای S |
مشخصات فنی: |
HF-81606T |
کاربرد: |
شبکه اترنت (NoN PoE) |
بسته بندی: |
SMD |
شماره پین: |
16 |
درجه حرارت: |
- 40 ℃ تا + 85 |
هسته در هر بندر: |
4 |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / مرحله / صفحه داده / قالب Touchstone / پارامترهای S |

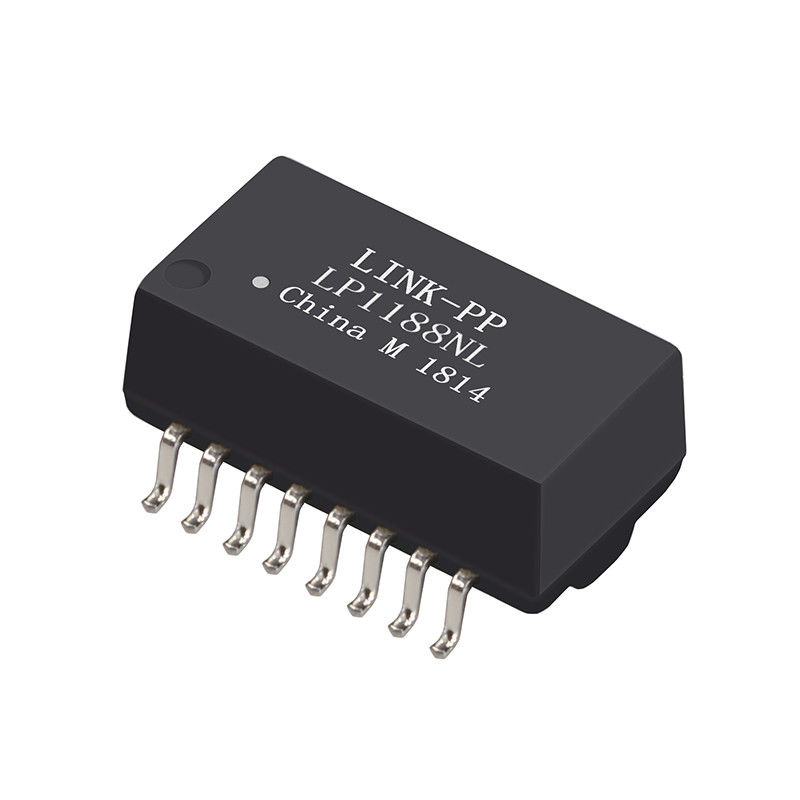

10 / 100BASE-TX تک پورت مغناطیسی HF-81606 T
کاربرد | LAN ETHERNET (PoE & NON PoE) |
AutomDX | آره |
اظهار نظر | RoHS سازگار LP1188NL |
پیکربندی RX | T ، C |
پیکربندی TX | T ، C |
ساخت و ساز | انتقال قالب |
هسته در هر بندر | 4 |
تعداد بنادر | بندر واحد |
PCB | بدون PCB |
بسته بندی | SMT |
ارتفاع بسته (اینچ) | 0.225 یا دیگر |
ارتفاع بسته (میلی متر) | 5.715 یا دیگر |
طول بسته (اینچ) | 1.12 یا دیگر |
طول بسته (میلی متر) | 28.448 یا دیگر |
عرض بسته (اینچ) | 0.63 یا دیگر |
عرض بسته (میلی متر) | 16.002 یا دیگر |
RoHS سازگار است | بله-RoHS-6 |
سرعت | 10/100 / 1000BASE-TX |
درجه حرارت | 0 تا 70 / -40 تا +85 |
نسبت RX را روشن می کند | 1CT: 1CT |
نسبت TX را روشن می کند | 1CT: 1CT |
P / N اصلی | LP1188NL و غیره |
HF-81606T مشخصات برق (25)
1. نسبت 50KHz ، 0.5V را روشن می کند
سمت تراشه: سمت خط = 1CT: 1CT + _2٪
2. القایی (Ls) 100KHz ، 0.1V ، 12mA بایاس DC:
سمت تراشه: 350uH حداقل
3. درج Loss1-100MHz: -1.4dB حداکثر
4. ضرر بازگشت:
1-30 مگاهرتز: -16dB حداقل
40 مگاهرتز: -14.4dB حداقل
50 مگاهرتز: -13.1dB حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10dB حداقل
5. رد دیفرانسیل به حالت معمول:
30 مگاهرتز: -45dB حداقل
60 مگاهرتز: -40dB حداقل
100 مگاهرتز: -35dB حداقل
6. کراس استالک
30 مگاهرتز: -40dB حداقل
60 مگاهرتز: -35dB حداقل
100 مگاهرتز: -30dB حداقل
7. سلام گلدان: 1500 ولت در دقیقه
برنامه های کاربردی:
برای تجهیزات شبکه و ارتباطات مانند HUB ، کارت PC ، سوئیچ ، روتر ، صفحه اصلی کامپیوتر ، SDH ، PDH ، IP تلفن ، مودم xDSL استفاده می شود
مزیت رقابتی:
16 سال تجربه تولید ،
2600 کارمند ،
تست 100٪
زمان تحویل انعطاف پذیر
