جزئیات محصول
محل منبع: گوانگدونگ، چین
نام تجاری: LINK-PP
گواهی: ISO 9001,ISO 14001,UL,SGS,REACH168
شماره مدل: 5-2337992-3
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1PCS
قیمت: $0.09-$1.83
جزئیات بسته بندی: 50 عدد در سینی
زمان تحویل: 5 تا 7 روز
شرایط پرداخت: TT,NET30/60/90 روز
قابلیت ارائه: 6000K-PCS/ماه
نوع: |

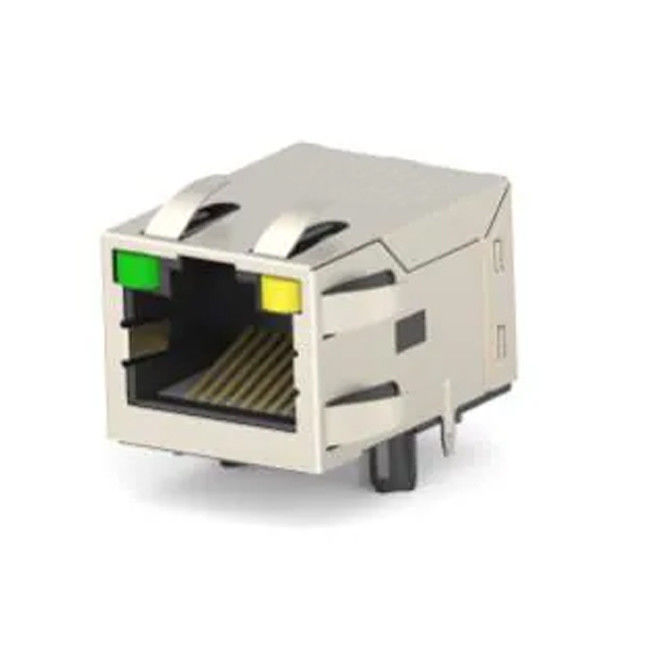

RJ45 JACK MAG |
پیکربندی پورت: |
تک پورت |
جنسیت: |
جک زن |
پیکربندی پورت: |
1x1 |
تعداد موقعیت ها / تماس ها در هر بندر: |
8P8C |
محافظ: |
انگشتان محافظ EMI |
دسته عملکرد: |
گربه 5 |
سبک نصب: |
از طریق Hole-Solder |
زاویه نصب: |
زاویه راست |
رنگ LED L/R: |
سبز / زرد |
جهت برگه: |
Tab Up |
درخواست: |
10/100 Base-T PoE |
مواد تماس: |
آلیاژ مس |
تماس با آبکاری: |
طلا |
درجه اشتعال پذیری: |
UL 94 V-0 |
چرخه های جفت گیری: |
750 چرخه |
نوع: |
RJ45 JACK MAG |
پیکربندی پورت: |
تک پورت |
جنسیت: |
جک زن |
پیکربندی پورت: |
1x1 |
تعداد موقعیت ها / تماس ها در هر بندر: |
8P8C |
محافظ: |
انگشتان محافظ EMI |
دسته عملکرد: |
گربه 5 |
سبک نصب: |
از طریق Hole-Solder |
زاویه نصب: |
زاویه راست |
رنگ LED L/R: |
سبز / زرد |
جهت برگه: |
Tab Up |
درخواست: |
10/100 Base-T PoE |
مواد تماس: |
آلیاژ مس |
تماس با آبکاری: |
طلا |
درجه اشتعال پذیری: |
UL 94 V-0 |
چرخه های جفت گیری: |
750 چرخه |
1مواد اتصال:
محفظه: Lcp Black Ul94 V-0
ورودی: Lcp Black Ul94 V-0
سپر: مس
پوشش محافظ: نیکل
تماس: آلیاژ مس
پوشش تماس: طلا انتخابی، حداقل 0.76hm (30 μ Inch) در منطقه تماس.
بیش از ۱.۲۷ میلیمتر (۵۰ میلیمتر) نیکل
چسب زدن پین پلت: 3.05hm (120μInch) قلع 0over 1. 27hm (50μI Nch) نیکل کلی
پوشش پن محافظ: نیکل
2. پین متصل به برق ممکن است حذف شود
3. Rj45 حفره ها مطابق با T0 Fcc قوانین و مقررات بخش 68،
4- قسمت توصیه می شود برای فرآیند جوش مجدد جریان اوج جوش: دمای حداکثر: +260 ° C، حداکثر 10 ثانیه
5دمای کار: T= -40°C تا +85°C
6دمای ذخیره سازی: T= -40°C تا +85°C
7. مگر اینکه به صورت دیگری مشخص شود، برای همه ابعاد، به جدول ملاحظه شود
8. جک کنفورتشن:
جهت تب: بالا
9بسته بندی: سینی
| سری محصولات |
PoE RJ45 Magjack |
|---|---|
| نسبت چرخش | (P1 ~ P2): ((J1 ~ J2) = 1:1土2% @ 100kHz (P3 ~ P6): ((J3 ~ J6) = 1:1士2% @ 100kHz |
| محرک اولی | 350μH MIN. @100kHz0.1V 8mA DC BIAS |
| مقاومت DC | 1.2 0HMS MAX |
| از دست دادن ورودی | 1 -100 مگاهرتز: -1،2 دبی MAX. |
| بازده از دست دادن | 1-30MHz:-16dB MIN 30-60MHz:-12dB MIN 60-80MHz:- 10dB MIN |
| صحبت های متقابل | 1-100MHz- 27.1dB MIN |
| حالت مشترک به حالت مشترک | 1-100MHz:- 30dB MIN |
| انزوا | PHY از طرف به طرف خط: 500VAC |
| برق ثابت/ ولتاژ درجه بندی شده- PSE PINS | 720mA @57V ((در ادامه) |
• ارتباطات صنعتی و اترنت
• ماشین آلات صنعتی
• تجهیزات تولید صنعتی
• تجهیزات تست خودکار
جک RJ45 محافظت شده با مغناطیس یکپارچه دارای پوسته های مس می باشد که تداوم را برای برنامه های EMC (قابلیت الکترومغناطیسی) فراهم می کند.دوام محافظ و زمین گیری به دست می آید.هنگامی که تکه های جوش محافظ به صفحه PC جوش داده می شوند، آنها تداوم الکتریکی را به هر مسیر زمین بر روی صفحه PC و در صورت لزوم فراهم می کنند.تاب های زمین پنل بر روی سپر ارائه تداوم الکتریکی به هر مسیر زمین از طریق پانل تجهیزات.
