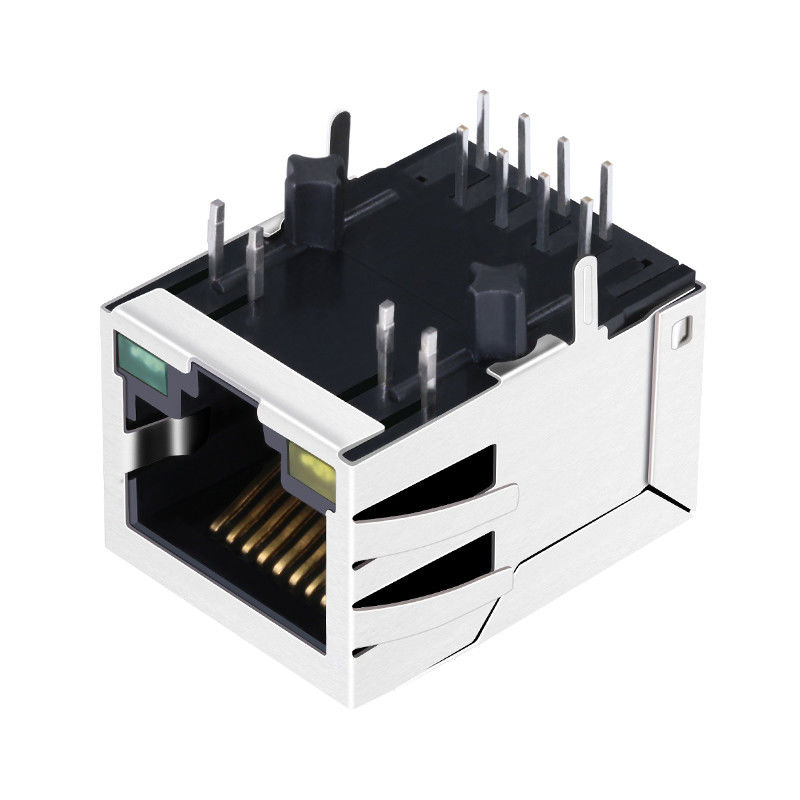

SI-60182-F RJ45 مدولار جک مجتمع 10 / 100Base-T LPJ4011GENL IP PBX

جک ماژولار SI-60182-F RJ45 یکپارچه 10/100Base-T LPJ4011GENL IP-PBX

جزئیات سریع

1.برنامه های کاربردی 10/100 Base-T

2.8P 8Cفیلتر یکپارچه جک زن Rj45

3.SI-60182-F[مدل طراحی]

4.LPJ4012GDNL[ مدل تولید انبوه]

4. LED اختیاری، EMI انگشت اختیاری.

شرح


1X1 RJ45 Magjack با/بدون led، ملاقات با IEEE 802.3af/at

1. ویژگی های نوع محصول:

1) نوع محصول = رابط
2) نوع جک = RJ45
3) مشخصات = استاندارد
4) جهت نصب PCB = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)

2. پیوست مکانیکی:
1) پیکربندی جک = 1 x 1

3. ویژگی های الکتریکی:
1) محافظ = بله

4. ویژگی های مرتبط با پایان کار:
1) انگشت EMI - پایین = بدون
2) روش خاتمه = لحیم کاری

5. ویژگی های مرتبط با بدن:
1) پیکربندی پورت = Single/Multi
2) EMI Fingers -Top و Sides = With/ Without
3) Latch Orientation = استاندارد - Latch Down
4) طول دم PCB

6. ویژگی های مرتبط با تماس:
1) از قبل بارگذاری شده = بله
2) نوع پایان تماس = Through Hole/Surface Mount

7. ویژگی های مرتبط با مسکن:
1) سبک اتصال = جک

8. استانداردهای صنعت:
1) RoHS/ELV Compliance = سازگار با RoHS، سازگار با ELV
2) فرآیندهای لحیم کاری بدون سرب = لحیم کاری موجی تا 240 درجه سانتیگراد،

لحیم کاری موجی تا 260 درجه سانتیگراد، لحیم کاری موجی تا 265 درجه سانتیگراد
3) تاریخچه انطباق RoHS/ELV = همیشه مطابق با RoHS بود

9. علامت گذاری شناسایی:
1) رنگ LED چپ (موقعیت شماره 1) = سبز - مقاومت 250 اهم
2) رنگ LED سمت راست (موقعیت شماره 2) = سبز - مقاومت 250 اهم

10. شرایط استفاده:
1) Applies to = Printed Circuit Board
2) شرایط محیطی = دفتر / محل
3) دمای عملیاتی (°C) = 0 - 70/-40 - +85

11. هیپوت:

1500 Vrms MIN

برنامه های کاربردی برای کاربر ترمینال

مورد استفاده برای شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، PC Mainboard، SDH، PDH، IP Phone، مودم xDSL،راه حل های مرکز تماس، ست تاپ باکس های پیچیده، راه اندازی دروازه های VOIP، پروتکل دروازه مرزی، سوئیچ اترنت سریع ...
