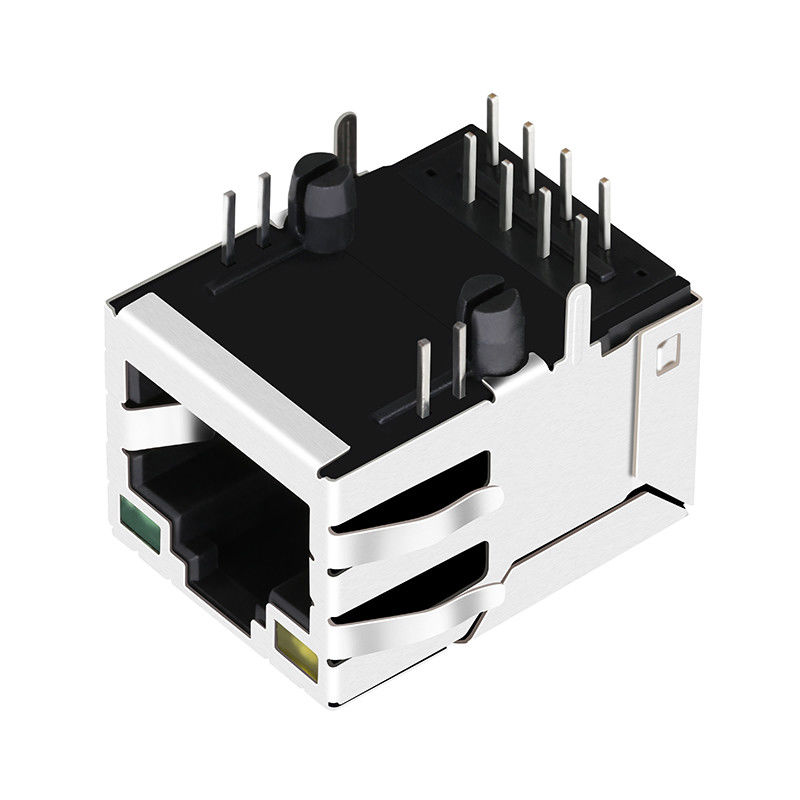

5-6605704-9 Magnetic RJ45 Jack 10 / 100Base-T Magnetic LPJ16054ADNL

5-6605704-9 مغناطیسی RJ45 جک 10 / 100Base-T مغناطیسی LPJ16054ADNL

جزئیات سریع

1برنامه های کاربردی Tab / Up 10/100 Base-T

2.8P8Cفیلتر یکپارچه Rj45 Female Jack

3.5-6605704-9 【طراحی مدل】

4.LPJ16016A28NLModel مدل تولید انبوه

اختیاری 4.LED ، انگشت EMI.

شرح


1X1-Tab-Up RJ45 Magjack با / بدون سرب ، جلسه IEEE 802.3af / at

1. ویژگی های نوع محصول:

1) نوع محصول = اتصال
2) جک نوع = RJ45
3) مشخصات = استاندارد
4) جهت یابی PCB = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)

2. پیوست مکانیکی:
1) پیکربندی جک = 1 x 1

3. مشخصات برق:
1) محافظ = بله

4. ویژگی های مرتبط با خاتمه:
1) انگشت EMI - پایین = بدون
2) روش خاتمه = لحیم کاری

5. ویژگی های مرتبط با بدن:
1) پیکربندی بندر = تنها / چند
2) EMI Fingers -Top و Sides = با / بدون
3) جهت یابی لچ = استاندارد - پایین چفت
4) طول دم PCB

6. تماس با ویژگی های مرتبط:
1) از پیش بارگذاری شده = بله
2) نوع خاتمه تماس با = از طریق سوراخ / سطح زمین

7. ویژگی های مرتبط با مسکن:
1) سبک اتصال = جک

8- استانداردهای صنعت:
1) RoHS / ELV انطباق = سازگار با RoHS ، سازگار با ELV
2) فرآیندهای لحیم کاری سرب رایگان = لحیم کننده موج قادر به 240 درجه سانتیگراد ،

لحیم کاری موج قادر به 260 درجه سانتیگراد ، لحیم کاری موج قادر به 265 درجه سانتی گراد است
3) RoHS / ELV تاریخچه سازگاری = همیشه RoHS سازگار بود

9. مارک شناسایی:
1) رنگ چراغ سمت چپ (موقعیت شماره 1) = سبز - مقاومت 250 اهم
2) رنگ LED سمت راست (موقعیت شماره 2) = سبز - مقاومت 250 اهم

10. شرایط استفاده:
1) به = صفحه مدار چاپی اعمال می شود
2) شرایط محیطی = دفتر / مقدمات
3) دمای کار (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

برنامه های کاربردی برای کاربر نهایی

مورد استفاده برای تجهیزات شبکه و ارتباطات مانند HUB ، کارت PC ، سوئیچ ، روتر ، کامپیوتر اصلی ، SDH ، PDH ، IP تلفن ، مودم xDSL ،راه حل های مرکز تماس ، جعبه های برتر مجموعه پیچیده ، راه اندازی دروازه های VOIP ، پروتکل مرز Gateway ، سوئیچ اترنت سریع ...

مزیت رقابتی

18 سال تجربه تولید ،

2600 کارمند ،

تست 100٪

زمان تحویل انعطاف پذیر

مشتری اصلی

طراحی برای Ti، Intel، Samsung، Fluke، Jabil، Flextronic، Cypress، Freescale، EKF .......

برنامه EMS

Flexible PCB Assembly; مجمع انعطاف پذیر PCB؛ Rigid-Flexible PCB Assembly; مجمع PCB منعطف و انعطاف پذیر؛ Microelectronic, Flip Chip; میکروالکترونیک ، تراشه فلیپ. Microelectronic, Chip On Board; میکروالکترونیک ، تراشه در هیئت مدیره؛ Optoelectronic Assembly; مونتاژ نوری؛ RF / Wireless Assembly; مجمع RF / Wireless؛ Through Hole Assembly; از طریق مونتاژ سوراخ؛ Surface Mount Assembly; مونتاژ سطح سطح؛ System Assembly; مونتاژ سیستم؛ Printed Circuit Board Assembly مجمع صفحه مدار چاپی
