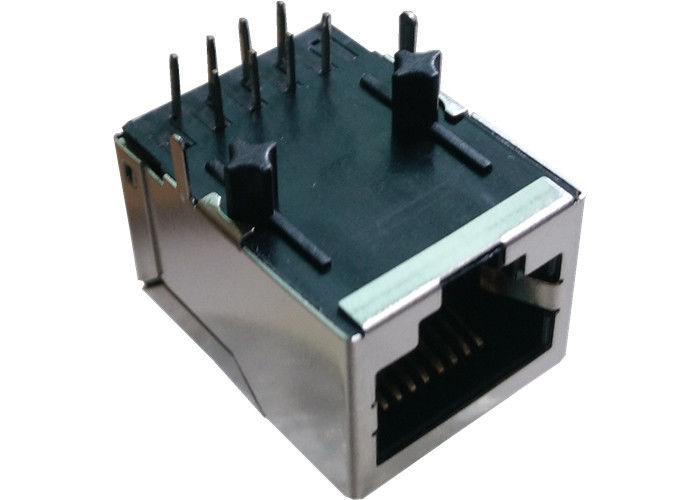

HFJ11-LGHRPERL Gigabit PoE + / POE رابط RJ45 اتصال به حالت معمول Choke Jack

جزئیات سریع

FastJack ™ 1x1 Tab-Down حالت معمولی Choke RJ45

فیلترهای معمول حالت یکپارچه
2. برای استفاده در Gigabit و مدارهای 10 / 100BASE-TX استفاده کنید
3. طرح پشتیبان گیری مقاوم در برابر حمل و نقل
4.30μ "طلا سازی (دقیقه) در تماس
مواد تشخیص 5.UL

6 .. مدل طراحی: 【 HFJ11-LGHRPERL 】

7 .. مدل تولید ماش: 【 LPJ4311CNL 】

MAG.REVERSE LATCH،

چراغ اختیاری EMI انگشت اختیاری

شرح

FastJack ™ 1x1 Tab-Down حالت مشترک Choke RJ45، M IEeting 802.3 / af / at

1. نوع محصول ویژگی ها:

1) نوع محصول = اتصال دهنده
2) Jack Type = RJ45
3) مشخصات = استاندارد
4) PCB mounting Orientation = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)

2. مکانیکی پیوست:
1) Jack Configuration = 1 x 1

3. مشخصات برق:
1) محافظت شده = بله

4. ویژگی های مربوط به خاتمه دادن
1) EMI Finger - Bottom = بدون
2) Termination Method = Solder

5. ویژگی های بدن:
1) Port Configuration = Single / Multi
2) EMI Fingers -Top and Sides = With / Without
3) Latch Orientation = Standard - لکه پایین
4) PCB Tail Length

6. ارتباط ویژگی های مرتبط:
1) قبل از بارگذاری = بله
2) اتصال نوع اتصال = از طریق سوراخ / کوه سطح

7. ویژگی های مرتبط با مسکن:
1) اتصال سبک = جک

8. استانداردهای صنعت:
1) RoHS / ELV Compliance = سازگار با RoHS، ELV سازگار است
2) پروسس سرب آزاد بدون جوش = جوش لحیم کاری تا 240 درجه سانتیگراد،

لحیم موج قادر به 260 درجه سانتی گراد، لحیم موج قادر به 265 درجه سانتی گراد است

Reflow-لحیم کاری اختیاری
3) RoHS / ELV Compliance History = همیشه سازگار با RoHS بود

9. شناسایی علامت گذاری:
1) رنگ LED سمت چپ (موقعیت # 1) = سبز - مقاومت 250 اونس
2) رنگ LED راست (موقعیت # 2) = سبز - مقاومت 250 اونس

10. شرایط استفاده:
1) اعمال به = مدار چاپی چاپ شده
2) شرایط محیطی = دفتر / محل
3) دمای عملیاتی (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN
