جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: KLA1S109-34 LF
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $0.09-$1.85
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 250000-320000 / ماه
شماره قطعه: |
KLA1S109-34 LF |
تولید انبوه: |
LPJG0801BANL |
منفعل اصلی: |
LINK-PP |
کاربرد: |
1000Base-T |
خاتمه دادن: |
لحیم کاری |
LED ها: |
اختیاری |
IC Match: |
ATSAMD20E18A-MNT |
کوه سبک: |
ورودی DIP / سمت |
شماره قطعه: |
KLA1S109-34 LF |
تولید انبوه: |
LPJG0801BANL |
منفعل اصلی: |
LINK-PP |
کاربرد: |
1000Base-T |
خاتمه دادن: |
لحیم کاری |
LED ها: |
اختیاری |
IC Match: |
ATSAMD20E18A-MNT |
کوه سبک: |
ورودی DIP / سمت |
1000 BASE-T RJ45 1 × 1 یکپارچه ی مغناطیسی یکپارچه
1.RJ-45 باید مطابق استاندارد FCC باشد
2.Complies با الزام استاندارد IEEE802.3u.
کانکتور 3.RJ 45 با 10/100 BASE-TX مغناطیسی.
4. مطابق با الزامات RoHS-کل قسمت No Cd، No Hg، No Cr6 +، No PBB و PBDE و No Pb در پین های خارجی.
محدوده دما 5.Operating: 0 ℃ تا 70 ℃.
محدوده دمای ذخیره سازی: -25 ℃ تا 125 ℃
7. طراحی مدل : 【KLA1S109-34 LF】
8. مدل تولید توده : 【LPJG0801BANL】
MAG.REVERSE LATCH
چراغ اختیاری EMI انگشت اختیاری

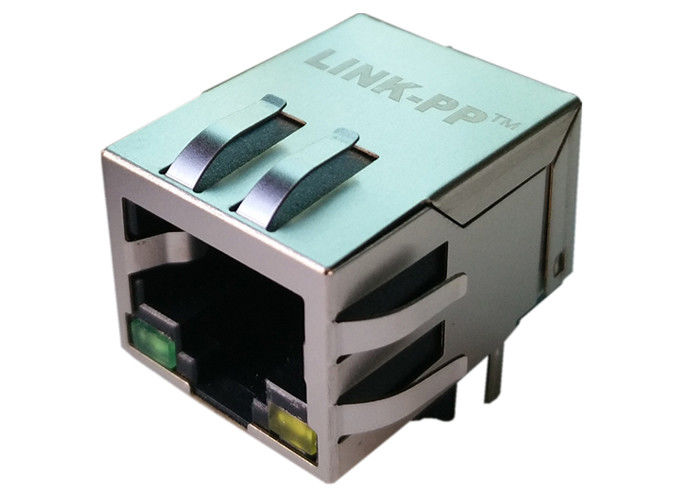

1x1 Port RJ45 Female Connector با 10/100/1000 Base-T مگنتیت مجتمع، زرد / سبز LED، Tab Down، RoHS | |
شماره قطعه LINK-PP | LPJG0801BANL |
شماره دو طرف دو طرفه | KLA1S109-34 LF |
برنامه لان | ETHERNET (NoN PoE) |
AutomDX | بله |
مدار BST | بله |
پیکربندی RX | T، C |
پیکربندی TX | T، C |
تماس با جابجایی منطقه | GOLD 6u "/ 15u" / 30u " |
هسته در هر بندر | 8 |
دیودها | هیچ دیود |
گزینه ی LED | چراغ های زرد / سبز |
چفت | TAB پایین |
تعداد بنادر | 1X1 |
PCB | FR4 |
PCB Mount Angle | ورود به سیستم |
PCB حفظ پست | T POST |
ارتفاع بسته (اینچ) | 0.528 |
ارتفاع بسته (میلی متر) | 13.40 |
طول بسته بندی (اینچ) | 0.839 |
طول بسته بندی (میلی متر) | 21.30 |
عرض بسته (اینچ) | 0.626 |
عرض بسته (میلی متر) | 15.90 |
نوع پین | THT سرباز |
سازگار با RoHS | YES-RoHS-5 با سرب در جریمه گندم |
جستجو کردن | بله |
سپر EMI زبانه ها | بدون |
سرعت | 10/100/1000 BASE-T |
درجه حرارت | 0 تا 70 ℃ |
تبدیل نسبت RX | 1CT: 1CT |
تبدیل نسبت TX | 1CT: 1CT |
1. نوع محصول ویژگی ها:
1) نوع محصول = اتصال دهنده
2) Jack Type = RJ45
3) مشخصات = استاندارد
4) PCB mounting orientation = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)
2. مکانیکی پیوست:
1) Jack Configuration = 1 x 1
3. مشخصات برق:
1) محافظت شده = بله
ویژگی های مربوط به خاتمه دادن:
1) EMI Finger - Bottom = بدون
2) Termination Method = سیلندر
5. ویژگی های بدن:
1) Port Configuration = Single / Multi
2) EMI Fingers -Top and Sides = With / Without
3) Latch Orientation = Standard - قفل پایین
4) PCB Tail Length
6. تماس با ویژگی های مرتبط:
1) Preloaded = بله
2) اتصال نوع اتصال = از طریق سوراخ / کوه سطح
7. ویژگی های مرتبط با مسکن:
1) Connector Style = جک
8. استانداردهای صنعت:
1) RoHS / ELV Compliance = سازگار با RoHS، ELV سازگار است
2) پروسه های سرب سرب آزاد = جوش لحیم کاری تا 240 درجه سانتیگراد،
لحیم موج قادر به 260 درجه سانتی گراد، لحیم موج قادر به 265 درجه سانتی گراد است
Reflow-لحیم کاری اختیاری
3) RoHS / ELV Compliance History = همیشه سازگار با RoHS بود
9. شناسایی علامت گذاری:
1) رنگ LED سمت چپ (موقعیت # 1) = سبز - مقاومت 250 اونس
2) رنگ LED راست (موقعیت # 2) = سبز - مقاومت 250 اونس
10. شرایط استفاده:
1) اعمال به = مدار چاپی چاپ شده
2) شرایط محیطی = دفتر / محل
3) دمای عملیاتی (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
طراحی شده برای پشتیبانی از برنامه های کاربردی، مانند مودم ADSL، شبکه در مادربرد. N شبکه و ارتباطات از قبیل HUB، PC کارت، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL، راه حل های مرکز تماس، جعبه تنظیم مجتمع، راه اندازی VOIP دروازه، پروتکل مرز دروازه، سوئیچ اترنت سریع. ..
