صفحه اصلی > محصولات > جک چند پورت RJ45 > DA4T10304 همپوشانی اتصالات Rj45 2x4 Integrated Gigabit Ethernet Modular Jack

DA4T10304 همپوشانی اتصالات Rj45 2x4 Integrated Gigabit Ethernet Modular Jack

جزئیات محصول

محل منبع: گوانگدونگ چین

نام تجاری: LINK-PP

گواهی: UL,RoHS,Reach,ISO

شماره مدل: DA4T10304

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 50/500/1000 / 60K

قیمت: $0.11-$24

جزئیات بسته بندی: سینی

زمان تحویل: موجودی

شرایط پرداخت: TT ، NET30 / 60/90 روز

قابلیت ارائه: 180K / ماه

بهترین قیمت را دریافت کنید
برجسته:

,

,

rj45 usb connector combo

شماره قطعه:
DA4T10304
ساخته شده در چین:
SM-LPJG47502CNL
نوع اتصال:
RJ45
برنامه های کاربردی:
1000 Base-T
نوع نصب:
از طریق سوراخ
گرایش:
90 درجه زاویه (راست)
خاتمه دادن:
لحیم کاری
محافظ:
محافظ، EMI انگشت
شماره قطعه:
DA4T10304
ساخته شده در چین:
SM-LPJG47502CNL
نوع اتصال:
RJ45
برنامه های کاربردی:
1000 Base-T
نوع نصب:
از طریق سوراخ
گرایش:
90 درجه زاویه (راست)
خاتمه دادن:
لحیم کاری
محافظ:
محافظ، EMI انگشت

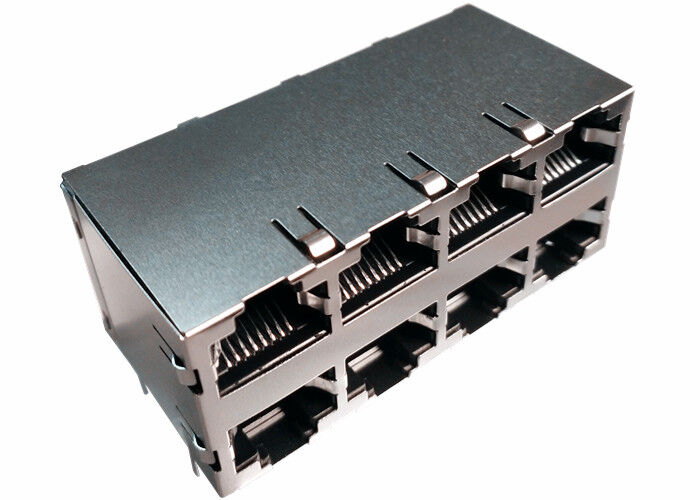

DA4T10304 همپوشانی اتصالات Rj45 2x4 Integrated Gigabit Ethernet Modular Jack

DA4T10304 همپوشانی اتصالات Rj45 2x4 Integrated Gigabit Ethernet Modular Jack


DA4T10304

اتصالات Rj45 انباشته شده

جک مدولار RJ45 انباشته شده

اتصالات Rj45 Stacked

10/100/1000 Base-T RJ45 2x4 یکپارچه اتصال Magnetics

1. با استانداردهای IEEE 802.3ab مطابقت دارد.
اتصال 2.RJ-45 با مقاومت ترانسفورماتور / امپدانس / خازن ولتاژ بالا.
3.Size مشابه RJ-45 اتصال برای صرفه جویی در هیئت مدیره PCB.
4. کاهش تابش EMI برای بهبود عملکرد EMI.
5. طراحی برای انتقال BASE 10/100/1000 بر روی کابل UTP-5.
6. مطابق با الزامات ROHS.
مدل طراحی : 【 DA4T10304

مدل تولید توده : 【LPJG47561CNL】


MAG.REVERSE LATCH،

چراغ اختیاری EMI انگشت اختیاری


شرح
1. نوع محصول ویژگی ها:

1) نوع محصول = اتصال دهنده
2) Jack Type = RJ45
3) مشخصات = استاندارد
4) PCB mounting Orientation = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)

2. مکانیکی پیوست:
1) جک پیکربندی = 2x4

3. مشخصات برق:
1) محافظت شده = بله

4. ویژگی های مربوط به خاتمه دادن
1) EMI Finger - Bottom = بدون
2) Termination Method = Solder

5. ویژگی های بدن:
1) Port Configuration = Single / Multi
2) EMI Fingers -Top and Sides = With / Without
3) Latch Orientation = Standard - لکه پایین
4) PCB Tail Length

6. ارتباط ویژگی های مرتبط:
1) قبل از بارگذاری = بله
2) اتصال نوع اتصال = از طریق سوراخ / کوه سطح

7. ویژگی های مرتبط با مسکن:
1) اتصال سبک = جک

8. استانداردهای صنعت:
1) RoHS / ELV Compliance = سازگار با RoHS، ELV سازگار است
2) پروسس سرب آزاد بدون جوش = جوش لحیم کاری تا 240 درجه سانتیگراد،

لحیم موج قادر به 260 درجه سانتی گراد، لحیم موج قادر به 265 درجه سانتی گراد است

Reflow-لحیم کاری اختیاری
3) RoHS / ELV Compliance History = همیشه سازگار با RoHS بود

9. شناسایی علامت گذاری:
1) رنگ LED سمت چپ (موقعیت # 1) = سبز - مقاومت 250 اونس
2) رنگ LED راست (موقعیت # 2) = سبز - مقاومت 250 اونس

10. شرایط استفاده:
1) اعمال به = مدار چاپی چاپ شده
2) شرایط محیطی = دفتر / محل
3) دمای عملیاتی (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

مشخصات برق @ 25 ℃
نسبت 1.Turns:
PRI: SEC = 1CT: 1CT

2.OCL:
350uH MIN @ 100KHz، 100mV، 8mADC
افت 3.Insertion:
1 ~ 100MHz: -1.0dB MAX
افت بازده (dB MIN):
1 ~ 30 مگاهرتز: -18 30 ~ 60 مگاهرتز: -14
60 ~ 80 مگاهرتز: -12
5.Crosstalk (dB TYP):
1 ~ 30 مگاهرتز: -40 30 ~ 60 مگاهرتز: -35
60 ~ 80 مگاهرتز: -30
6. دیفرانسیل رد حالت معمول:
1 ~ 50 مگاهرتز: -30dB TYP
50 تا 150 مگاهرتز: -20dB TYP
7.CMRR: 1 ~ 100MHz: -30dB MIN
8. انحلال: 1500 وات مین
محدوده دمای کاری: -40 ℃ ~ + 85 ℃.

یادداشت


1. طراحی شده برای پشتیبانی از برنامه، مانند SOHO (ADSL
مودم ها)، LAN-on-مادربرد (LOM)، هاب و سوئیچ ها.
2.Meets مشخصات IEEE 802.3
مواد سازنده 3:
مسکن: ترموپلاستیک UL94V-0
تماس / سپر: آلیاژ مس
پوشش محافظ: نیکل
تماس با پوشش: طلا 6 میکروچیچ حداقل در منطقه تماس.
درجه حرارت نوک دماسنج 4.Wave: 265 ℃ حداکثر، 5 ثانیه حداکثر.

مزیت رقابتی

DA4T10304

18 سال تجربه تولید

2600 کارمند

تست 100٪

زمان تحویل انعطاف پذیر

مشتری اصلی

طراحی برای Ti، اینتل، سامسونگ، Fluke، Jabil، Flextronics، Cypress، Freescale، EKF .......

برنامه EMS

ساخته شده در مجمع PCB انعطاف پذیر؛ مجمع PCB سفت و انعطاف پذیر؛ میکرو الکترونیک، چیپ تلنگر؛ میکرو الکترونیک، تراشه در هیئت مدیره؛ مجتمع اپتوالکترونیک؛ مجتمع RF / Wireless از طریق سوراخ مجمع؛ مونتاژ سطح کوه؛ مونتاژ سیستم؛ مجمع هیئت مدیره مدار چاپی
