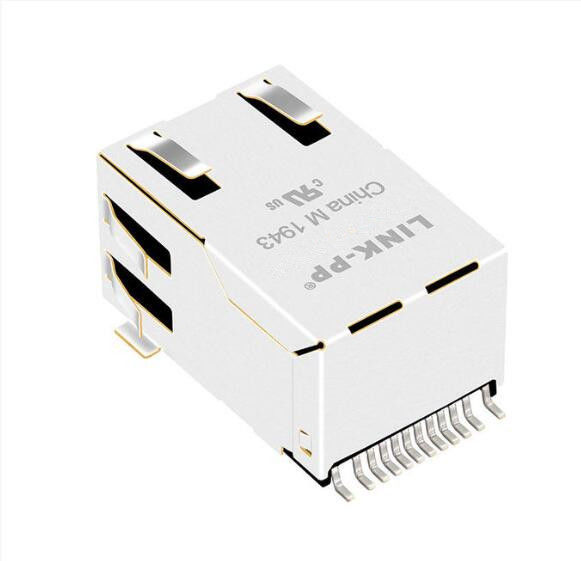

ARJE-0034 Surface Mount Rj45 Connector 10 / 100Base-T Female PCB Jack

Surface Mount Rj45 Connector 10 / 100BaseT

for برای برنامه کارت رابط شبکه طراحی شده است.
to برای پاسخگویی به نیاز IEEE802.3u طراحی شده است.
♦ در کلیه نسبت های نوبت استفاده شده توسط LAN ICmanufactures موجود است.
t شیپور خاموشی مرکز اولیه برای EMIreduction اضافی موجود است.
pl ساده ترین جزء مغناطیسی برای قرار دادن androute بر روی PCB.
minim به حداقل رساندن فضای PCB.

MAG.REVERSE LATCH ،

LED اختیاری؛انگشت EMI اختیاری.

شرح

JX30-0005NL Surface Mount Rj45 اتصال دهنده 10 / 100Base-T زن PCb جک

1. ویژگی های نوع محصول:

1) نوع محصول = اتصال
2) جک نوع = RJ45
3) مشخصات = استاندارد
4) جهت یابی PCB = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)

2. پیوست مکانیکی:
1) پیکربندی جک = 1 x 1

3. مشخصات برق:
1) محافظ = بله

4. ویژگی های مرتبط با خاتمه:
1) انگشت EMI - پایین = بدون
2) روش خاتمه = لحیم کاری

5. ویژگی های مرتبط با بدن:
1) پیکربندی بندر = تنها / چند
2) EMI Fingers -Top و Sides = با / بدون
3) جهت یابی لچ = استاندارد - پایین چفت
4) طول دم PCB

6. تماس با ویژگی های مرتبط:
1) از پیش بارگذاری شده = بله
2) نوع خاتمه تماس با = از طریق سوراخ / سطح زمین

7. ویژگی های مرتبط با مسکن:
1) سبک اتصال = جک

8- استانداردهای صنعت:
1) RoHS / ELV انطباق = سازگار با RoHS ، سازگار با ELV
2) فرآیندهای لحیم کاری سرب رایگان = لحیم کننده موج قادر به 240 درجه سانتیگراد ،

لحیم کاری موج قادر به دمای 260 درجه سانتیگراد ، لحیم کاری موج قادر به 265 درجه سانتی گراد است

Reflow-لحیم کاری اختیاری؛
3) RoHS / ELV تاریخچه سازگاری = همیشه RoHS سازگار بود

9. مارک شناسایی:
1) رنگ چراغ سمت چپ (موقعیت شماره 1) = سبز - مقاومت 250 اهم
2) رنگ LED سمت راست (موقعیت شماره 2) = سبز - مقاومت 250 اهم

10. شرایط استفاده:
1) به = صفحه مدار چاپی اعمال می شود
2) شرایط محیطی = دفتر / مقدمات
3) دمای کار (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

برنامه های کاربردی برای کاربر نهایی

طراحی شده برای پشتیبانی از برنامه های کاربردی ، مانند مودم ADSL ، LAN-on-Motherboard.نتجهیزات ساخت و ارتباطات مانند HUB ، کارت PC ، سوئیچ ، روتر ، کامپیوتر اصلی ، SDH ، PDH ، IP تلفن ، مودم xDSL ،راه حل های مرکز تماس ، جعبه های برتر مجموعه پیچیده ، راه اندازی دروازه های VOIP ، پروتکل مرز Gateway ، سوئیچ اترنت سریع ...

مزیت رقابتی

ARJE-0034> LPJ3011ABNL

18 سال تجربه تولید ،

2600 کارمند ،

تست 100٪

زمان تحویل انعطاف پذیر

مشتری اصلی

طراحی برای Ti، Intel، Samsung، Fluke، Jabil، Flextronic، Cypress، Freescale، EKF .......

برنامه EMS

ساخته شده در مجمع انعطاف پذیر PCB؛مجمع PCB منعطف و انعطاف پذیر؛میکروالکترونیک ، تراشه فلیپ.میکروالکترونیک ، تراشه در هیئت مدیره؛مونتاژ نوری؛مجمع RF / Wireless؛از طریق مونتاژ سوراخ؛مونتاژ سطح سطح؛مونتاژ سیستم؛مجمع صفحه مدار چاپی

لیست قابل تعویض دیگر
