جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: 85727-1002 / 85727-1006 / 85727-1008
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 60K
قیمت: $0.11-$24
جزئیات بسته بندی: سینی
زمان تحویل: سهام
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 180K / ماه
شماره قطعه: |
85727-1002 / 85727-1006 / 85727-1008 |
تولید انبوه: |
LPJGXXXNL |
نوع اتصال: |
RJ45 انباشته شده |
برنامه های کاربردی: |

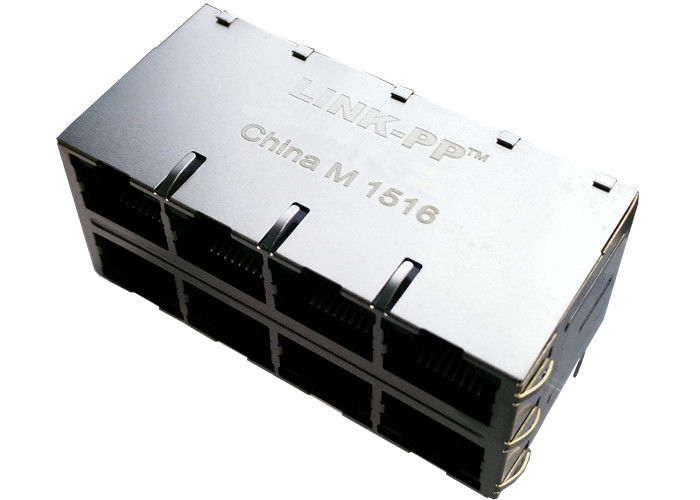

جک مغناطیسی گیگابیت 2X4 |
نوع نصب: |
از طریق سوراخ |
گرایش: |
90 درجه زاویه (راست) |
خاتمه دادن: |
لحیم کاری |
محافظ: |
محافظ، EMI انگشت |
شماره قطعه: |
85727-1002 / 85727-1006 / 85727-1008 |
تولید انبوه: |
LPJGXXXNL |
نوع اتصال: |
RJ45 انباشته شده |
برنامه های کاربردی: |
جک مغناطیسی گیگابیت 2X4 |
نوع نصب: |
از طریق سوراخ |
گرایش: |
90 درجه زاویه (راست) |
خاتمه دادن: |
لحیم کاری |
محافظ: |
محافظ، EMI انگشت |
| 85727-1004 | 85727-1001 | 85727-1003 | گیگابیت مغناطیسی جک 2X4 |
| جک مدولار Rj45 انباشته شده | Rj45 2x4 Magnetics | اتصالات Rj45 انباشته شده | اتصالات Rj45 Stacked |
♦ طراحی شده برای برنامه رابط کارت شبکه.
♦ طراحی شده برای دیدار IEEE802.3u مورد نیاز است.
♦ در همه نسبت به نوبه خود استفاده شده توسط LAN ICmanufactures.
♦ شیرهای مرکز اصلی برای اضافی EMIreduction در دسترس است.
♦ ساده ترین اجزای مغناطیسی برای قرار دادن در PCB.
♦ موجب صرفه جویی در فضای PCB می شود.
مدل تولید توده : 【LPJGXXXNL】
MAG.REVERSE LATCH،
چراغ اختیاری EMI انگشت اختیاری
1. نوع محصول ویژگی ها:
1) نوع محصول = اتصال دهنده
2) Jack Type = RJ45
3) مشخصات = استاندارد
4) PCB mounting Orientation = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)
2. مکانیکی پیوست:
1) Jack Configuration = 1 x 1
3. مشخصات برق:
1) محافظت شده = بله
4. ویژگی های مربوط به خاتمه دادن
1) EMI Finger - Bottom = بدون
2) Termination Method = Solder
5. ویژگی های بدن:
1) Port Configuration = Single / Multi
2) EMI Fingers -Top and Sides = With / Without
3) Latch Orientation = Standard - لکه پایین
4) PCB Tail Length
6. ارتباط ویژگی های مرتبط:
1) قبل از بارگذاری = بله
2) اتصال نوع اتصال = از طریق سوراخ / کوه سطح
7. ویژگی های مرتبط با مسکن:
1) اتصال سبک = جک
8. استانداردهای صنعت:
1) RoHS / ELV Compliance = سازگار با RoHS، ELV سازگار است
2) پروسس سرب آزاد بدون جوش = جوش لحیم کاری تا 240 درجه سانتیگراد،
لحیم موج قادر به 260 درجه سانتی گراد، لحیم موج قادر به 265 درجه سانتی گراد است
Reflow-لحیم کاری اختیاری
3) RoHS / ELV Compliance History = همیشه سازگار با RoHS بود
9. شناسایی علامت گذاری:
1) رنگ LED سمت چپ (موقعیت # 1) = سبز - مقاومت 250 اونس
2) رنگ LED راست (موقعیت # 2) = سبز - مقاومت 250 اونس
10. شرایط استفاده:
1) اعمال به = مدار چاپی چاپ شده
2) شرایط محیطی = دفتر / محل
3) دمای عملیاتی (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
♦ طراحی شده برای پشتیبانی از برنامه های کاربردی مانند مودم های ADSL، LAN-on-motherboard. N شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL، راه حل های مرکز تماس، جعبه تنظیم مجتمع، راه اندازی VOIP دروازه، پروتکل مرز دروازه، سوئیچ اترنت سریع. ..
| 85727-1002 جابجایی RJ45 85727-1003 2X4 گیگابیت مغناطیسی جک 85727-1001 Molex | |||
|---|---|---|---|
| 85727-1004 | 85727-1006 | 85728-1002 | 85727-1008 |
| 85510-5126 | 85727-1012 | 85728-1003 | 85727-1008 |
| 85510-5127 | 85727-1013 | 85728-1004 | 85727-1003 |
| 85510-5128 | 85727-1014 | 85728-1006 | 85727-1004 |
| 85543-7003 | 85727-1004 | 85728-1008 | 85727-1006 |
| 85586-1003 | 85728-1001 | 85728-1012 | 85727-1002 |
| 85586-1005 | 85727-1002 | 85727-1004 | 85727-1008 |
| 85719-0003 | 85727-1002 | 85728-1014 | 85727-1002 |
| 85727-1006 | 85793-1006 | 85727-1006 | 85793-1006 |
