جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: 000-7333-30R-LF1
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
شماره قطعه: |
000-7333-30R-LF1 |
نوع ترانسفورماتور: |
ترانسفورماتور اطلاعات |
نسبت چرخش - اولیه: ثانویه: |
فرستنده 1: 1 ، گیرنده 1: 1 |
نوع نصب: |
سوارکاری سطح |
اندازه / ابعاد: |
12.95 میلی متر |
قد - نشسته (حداکثر): |
5.23 میلی متر در 7.11 میلی متر |
کاربرد: |
10/100 BASE-T; 10/100 BASE-T ؛ AUTOMDIX AUTOMDIX |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Step / Data Data |
شماره قطعه: |
000-7333-30R-LF1 |
نوع ترانسفورماتور: |
ترانسفورماتور اطلاعات |
نسبت چرخش - اولیه: ثانویه: |
فرستنده 1: 1 ، گیرنده 1: 1 |
نوع نصب: |
سوارکاری سطح |
اندازه / ابعاد: |
12.95 میلی متر |
قد - نشسته (حداکثر): |
5.23 میلی متر در 7.11 میلی متر |
کاربرد: |
10/100 BASE-T; 10/100 BASE-T ؛ AUTOMDIX AUTOMDIX |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Step / Data Data |
000-7333-30R-LF1 | ترانسفورماتور POE | 10/100Base-T Transformer | ترانسفورماتور جدا شده |
1. طراحی برای 10/100Base-T قدرت بیش از برنامه های کاربردی اترنت.
2. پروفیل پایین سطح بسته بندی بسته بندی فرآیند بازگردانی (اوج 250 درجه سانتی گراد).
3. مطابق با استانداردهای پیش نویس IEEE 802ab برای 1000Base-T.
4. پشتیبانی از 4 جفت رده 5 کابل UTP.
5. برای قسمت RoHS پسوند G را اضافه کنید.
6. شماره قسمت طراحی: 【000-7333-30R-LF1

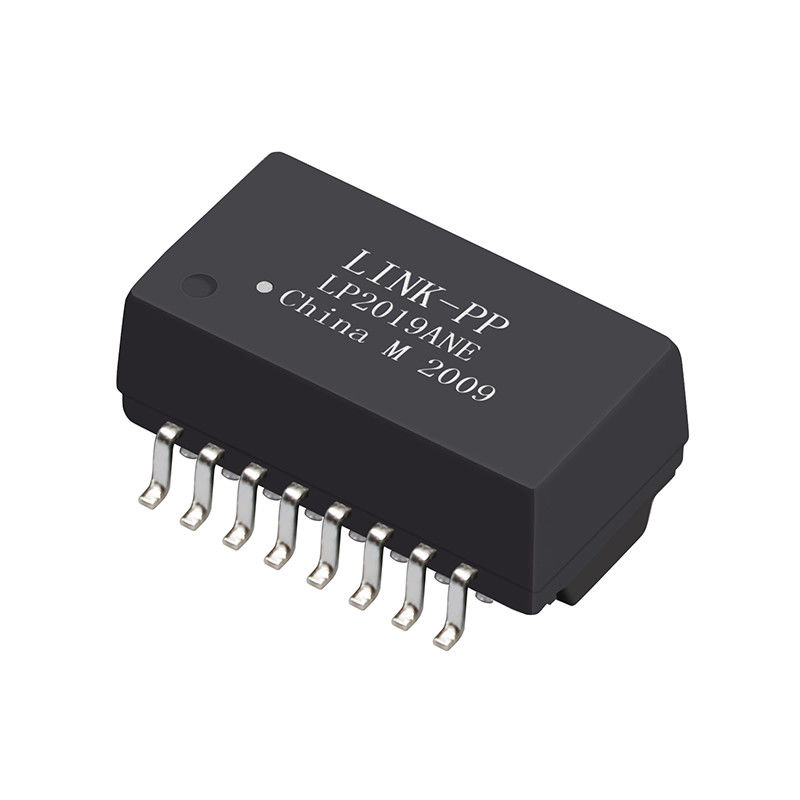

7. تولید انبوه شماره بخش (LP2019ANL)
000-7333-30R-LF1 POE ترانسفورماتور 10/100Base-T ترانسفورماتور ماژول
1. نسبت 50KHz ، 0.5V را می چرخاند
سمت تراشه: سمت خط = 1CT: 1CT+_2٪
2. القایی (Ls) 100KHz ، 0.1V ، 12mA بایاس DC:
سمت تراشه: 350uH حداقل
3. Insertion Loss1-100MHz: -1.4dB حداکثر
4. بازده بازگشت 1-30 مگاهرتز: -16dB حداقل
40 مگاهرتز: -14.4 دسی بل حداقل
50 مگاهرتز: -13.1 دسی بل حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10 دسی بل حداقل
5. تفاوت با حالت معمول رد:
30 مگاهرتز: -45 دسی بل حداقل
60 مگاهرتز: -40dB حداقل
100 مگاهرتز: -35dB حداقل
6. Crosstalk30 مگاهرتز: -40dB حداقل
60 مگاهرتز: -35dB حداقل
100 مگاهرتز: -30dB حداقل
7. Hi-Pot: 1500Vrms ، 0.5mA ، 1Sec
سمت تراشه به سمت خط
برنامه های کاربردی برای کاربر ترمینال
طراحی شده برای پشتیبانی از برنامه های کاربردی مانند مودم های ADSL ، LAN-on-Motherboard.Nتجهیزات کار و ارتباطات مانند HUB ، کارت PC ، Switch ، Router ، PC Mainboard ، SDH ، PDH ، IP Phone ، مودم xDSL ،راه حل های مرکز تماس ، جعبه های توپ پیچیده ، راه اندازی دروازه های VOIP ، پروتکل Border Gateway ، سوئیچ سریع اترنت ...
مزیت رقابتی
18 سال تجربه تولید ،
2600 کارمند ،
تست 100٪
زمان تحویل انعطاف پذیر
مشتری اصلی
طراحی برای Ti ، Intel ، Samsung ، Fluke ، Jabil ، Flextronics ، Cypress ، Freescale ، EKF .......
برنامه EMS
مونتاژ PCB انعطاف پذیر داخلی ؛مونتاژ PCB سخت و انعطاف پذیر ؛Microelectronic ، Flip Chip ؛Microelectronic ، Chip On Board ؛مونتاژ اپتوالکترونیک ؛RF / مونتاژ بی سیم ؛از طریق مونتاژ سوراخ ؛مونتاژ سطح کوه ؛مونتاژ سیستم ؛مجمع هیئت مدیره مدار چاپی
000-7333-30R-LF1 POE ترانسفورماتور 10/100Base-T ترانسفورماتور ماژول | |||
---|---|---|---|
TD12-0756F | TD38-1505ALF | TG49-1205NM5RL | 749013011 |
TD12-0756G | 000-7333-30R-LF1 | TG83-1205NM5RL | TG71-1205NSRL |
TD12-1506F | TD71-1205ALF | TGSP-S125NM5RL | TG08-1205N1LF |
TD12-1506G | TD72-1205ALF | TG36-1505NZRL | TG24-1205N1LF |
TD12-2506F | TG02-1205NSRL | 749013011 | 749013011 |
TD12-2506G | 000-7333-30R-LF1 | TG48-1505NZRL | TG27-1205N1LF |
TG110-RP01NZRL | TG08-1205NSRL | TG75-1505NZRL | TG38-1205N1LF |
TG110-RP03NZRL | TG10-1205NSRL | TG85-1505NZRL | TG42-1205N1LF |
TG110-RPE9NZRL | TG15-1205NSRL | TG85-S002NZRL | TG48-1205N1LF |
TG110-RP05NYRL | TG23-1505NSRL | TG93-1505NZRL | TG63-1205N1LF |
TG110-RP10NYRL | TG37-1205NSRL | TG96-1505NZRL | TG64-1205N1LF |
749013011 | TG38-1205NSRL | TG97-1505NZRL | TG73-1205N1LF |
TG08-1505N5LF | TG23-1505NZRL | TG98-1505NZRL | TG74-1205N1LF |
TG23-1505N5LF | TG24-1505NZRL | 000-7333-30R-LF1 | TG80-1205N1LF |
TG24-1505N5LF | TG26-1505NZRL | TGSP-S281NZRL | TG27-1505N5LF |
TG26-1505N5LF | TG27-S004NZRL | TG08-1505NZRL | TG38-1505N5LF |
