جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: PA1736NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
PN: |
PA1736NL |
برد قدرت: |
95w |
قد: |
حداکثر 11.4 میلی متر |
ردپایی: |
29.2 میلی متر x 21.8 میلی متر حداکثر |
Toplogy: |
Forward و Flyback |
تولید انبوه: |
LP1736NL |
PN: |
PA1736NL |
برد قدرت: |
95w |
قد: |
حداکثر 11.4 میلی متر |
ردپایی: |
29.2 میلی متر x 21.8 میلی متر حداکثر |
Toplogy: |
Forward و Flyback |
تولید انبوه: |
LP1736NL |
PA1736NL => LP1736NL | ترانسفورماتور FLYBACK | جلو و Flyback |
---|
یادداشت:
ترانسفورماتورهای زاویه سیم با فرکانس بالا
1. دمای مولفه (افزایش درجه حرارت محیط و به علاوه) باید در داخل باشد
محدوده دمای عملیاتی را اعلام کرد.
2. ترانسفورماتورها و سلف های فوق توسط قدرت پالس آزمایش و تایید شده اند
IC شرکا و در datasheet مناسب و یا اسناد هیئت مدیره ارزیابی قرار می گیرد
در این شرکت ها. برای تعیین اینکه شرکای IC و IC با بالا مطابقت دارند
شماره پالس لطفا با IC Cross Reference در وب سایت Pulse مشورت کنید.
3. برای برنامه های کاربردی توپولوژی پرواز، لازم است که ترانسفورماتور اطمینان حاصل شود
اشباع در برنامه تراکم پیک شار (Bpk) باید زیر 2700 Gauss باقی بماند.
برای محاسبه تراکم پیک، از فرمول زیر استفاده کنید:
Bpk (Gauss) = K1_Factor * Ipk (A)
4. در برنامه های ولتاژ بالا، مهم است که از دست دادن هسته ترانسفورماتور محاسبه شود.
از دست دادن هسته ترانسفورماتور تقریبی می توان به صورت زیر محاسبه کرد:
CoreLoss (W) = 1.32E-13 * (Freq_kHz) * (ΔB_Gauss)
جایی که ΔB می تواند محاسبه شود:
برای توپولوژی توپوگرافی: ΔB = K1_Factor * (A)
برای توپولوژی پیش فرض: ΔB = K1_Factor * Volt-μsec
5. بسته بندی نوار و بسته بندی اختیاری را می توان با اضافه کردن یک پسوند "T" به بخش دستور داد
شماره (یعنی PA0273NL PA0273NLT می شود). پالس با نوار صنعت استاندارد سازگار است
و مشخصات مشخصه EIA481. نوار و رول برای این محصول عرض (W = 44mm)،
عمق (Ko = 11.78mm) زمین (پو = 32mm).
6. پسوند "NL" شماره اجزاء سازگار با RoHS را نشان می دهد. قطعات غیر متعارف NL هستند
لزوما سازگار با RoHS نیست، بلکه به طور الکتریکی و مکانیکی برابر با NL است
نسخه ها اگر عدد بخشی از پسوند "NL" نیست، اما یک نسخه سازگار با RoHS است
لازم است، لطفا با پالس در دسترس بودن تماس بگیرید

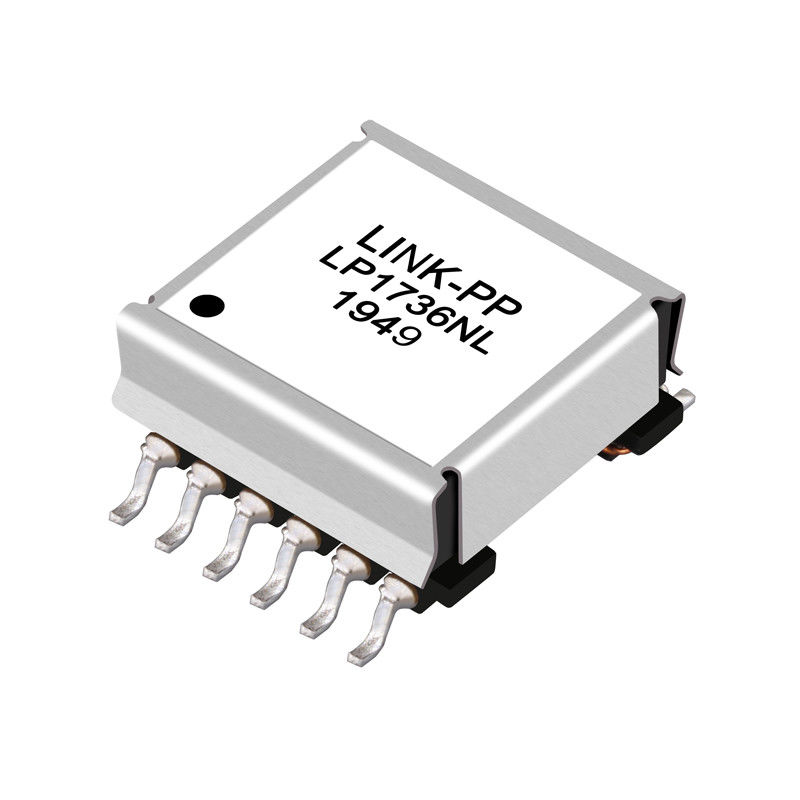

PA1736NL ترانسفورماتور Flyback ترانسفورماتور ترانسفورماتور ترانسفورماتور SMT 12 پین | |||
---|---|---|---|
PA0273NL | PA1477NL | PA1835NL | PA2291NL |
PA0751NL | PA1558NL | PA1836NL | PA2398NL |
PA0769NL | PA1692NL | PA1837NL | PA2041NL |
PA1066NL | PA1735NL | PA2047NL | PB2089NL |
PA1366NL | PA1736NL | PA2053NL | PA1736NL |
PA1736NL ترانسفورماتور Flyback ترانسفورماتور ترانسفورماتور ترانسفورماتور SMT 12 پین
