جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: TS7010
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
PN.1: |
TS7010 |
نوع ترانسفورماتور: |
جداسازی و رابط داده |
تبدیل نسبت می دهد: |
1CT: 1CT |
اندازه / بعد: |
12.70mm L x 7.15mm W |
هیپوت: |
1500V |
تولید انبوه: |
LP356SMNLE |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
PN.1: |
TS7010 |
نوع ترانسفورماتور: |
جداسازی و رابط داده |
تبدیل نسبت می دهد: |
1CT: 1CT |
اندازه / بعد: |
12.70mm L x 7.15mm W |
هیپوت: |
1500V |
تولید انبوه: |
LP356SMNLE |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |

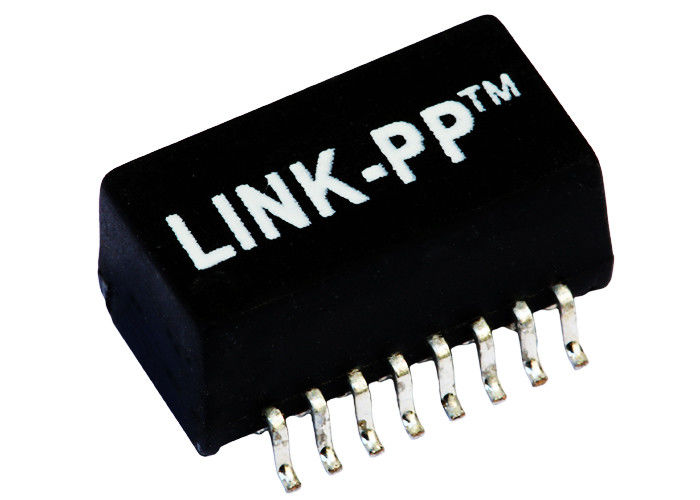

هر دو TS7010 | صلیب LP356SMNLE | ترانسفورماتور 10B | Datasheet / قیمت / مشخصات / 3D |
ویژگی
16 بسته پین SMD به سازگار با IEEE 802.3
استاندارد
با فشرده معمولی برای دیدار با FCC کلاس B و CISPR B.
مدل برای ارتباط با 10 گیرنده گیرنده BASE-T در دسترس است.
سازگار با فرآیندهای اجاق گاز IR.
مشخصات برق @ 25 درجه سانتی گراد
نسبت 1.Turns:
TX = 1CT: 1CT RX = 1CT: 1CT
2.Pri OCL: 350uH MIN
@ 100KHz، 0.1V، 8mADC تقاطع.
افت 3.Insertion:
1-100 مگاهرتز: -1.15dB MAX
افت بازده (dB MIN):
1-30 مگاهرتز: -18 30-60 مگاهرتز: -14
60-80 مگاهرتز: -12
5.Crosstalk:
1-100 مگاهرتز: -38dB MIN
6.CMRR: 1-100MHz: -40dB TYP
7.Hi-Pot: 1500Vrms @ 0.5mA
دمای عملیاتی: 0 ℃ ~ 70 ℃ / -40 ℃ ~ + 85 ℃
| هر دو TS7010 ETHERNET TRANSFORMER 10 BASE-T SMD با شکن معمولی | |||
|---|---|---|---|
| H2001DG | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | H2001DG | S560-6600-GG | S553-6500-43 |
| 7490101120 | H2001DG | LP41606NL | S553-6500-44 |
| H2001DG | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | H2001DG | 7490101120 |
یادداشت:
1. طراحی شده برای پشتیبانی از برنامه، مانند SOHO (ADSL
مودم ها)، LAN-on-مادربرد (LOM)، هاب و سوئیچ ها.
2. با نسبت های مختلف تبدیل می شود.
3.RoHS "NL" درجه شیب درجه 260 ℃ ٪٪ P5 ℃.
