جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: 51F-1203GYD2NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $0.09-$1.85
جزئیات بسته بندی: سینی 60pcs / Tray22 / کارتن، Size37 * 30 * 30 سانتی متر، 10KGS (1320 پیکسل)
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3000000/ماه
شماره قطعه: |
LPJD0012BENL |
شماره طراحی: |
51F-1203GYD2NL |
منفعل اصلی: |
LINK-PP |
اترنت: |
10 / 100Base-T Ethernet PHY |
خاتمه دادن: |
لحیم کاری |
ماتینینگ: |
180 زاویه |
شماره قطعه: |
LPJD0012BENL |
شماره طراحی: |
51F-1203GYD2NL |
منفعل اصلی: |
LINK-PP |
اترنت: |
10 / 100Base-T Ethernet PHY |
خاتمه دادن: |
لحیم کاری |
ماتینینگ: |
180 زاویه |

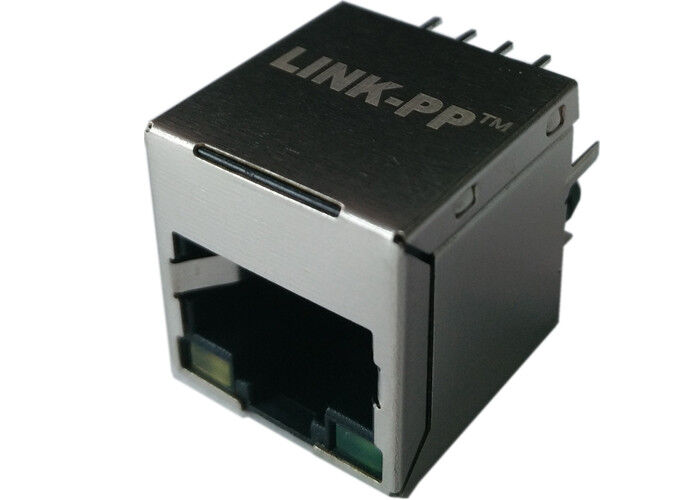

| 51F-1203GYD2NL | کوه عمودی Rj45 LPJD0012BENL | اتصال ورودی بالا Rj45 | Rj45 عمودی |
51F-1203GYD2NL Cross / PDF / datasheet / قیمت / 3D / صلیب LINK-PP LPJD0012BENL
• طرح های مغناطیسی برای حمایت از هر PHY
• ملاقات یا فراتر از استانداردهای IEEE 802.3 و ANSI X3.263
• شامل OCL 350uH دقیقه با تعصب 8mA
• حداقل 1500Vrms جداسازی در هر IEEE 802.3 مورد نیاز
نکات آزمون (25 ± 5 ℃)
1.TR:(100KHz،0.1V)؛
TX = 1CT: 1CT ± 2٪ RX = 1CT: 1CT ± 2٪ P2.LX: (100KHz، 100mV، 8mA، DC اختلال)
PINS: (R1-R3)، (R4-R6) = 350UH MIN
فیلتر 3.Transmitter و فیلتر گیرنده نوع:
تعادل مقاومت کم 100Ω امپدانس
4.HIPOT:
ورودی (R1-R3) به خروجی (C1-C2): 1500VAC 60sec
ورودی (R4-R6) به خروجی (C3-C6): 1500VAC 60sec
5.INSERTION LOSS:
-1.0dB MAX @ 1.0MHz تا 100MHz
افت بازدهی:
-18dB MIN @ 1.0MHz تا 30MHz
-16dB مینی 30 تا 60 مگاهرتز
-12dB MIN @ 60 مگاهرتز تا 80 مگاهرتز
7.CROSS TALK:
-30dB MIN @ 1.0MHz تا 100MHz
8.COMMON REJECTION MODE:
-30dB MIN @ 1.0MHz تا 100MHz
دمای آزمایشی: 0 ℃ ~ 70 ℃.
یادداشت:
1. طراحی شده برای پشتیبانی از برنامه، مانند SOHO (ADSL
مودم ها)، LAN-on-مادربرد (LOM)، هاب و سوئیچ ها.
2.Meets مشخصات IEEE 802.3
مواد سازنده 3:
مسکن: ترموپلاستیک UL94V-0
تماس / سپر: آلیاژ مس
پوشش محافظ: نیکل
تماس با پوشش: طلا 6 میکروچیچ حداقل در منطقه تماس.
دما نوک لحیم 4.Wave: 265 ℃ حداکثر
مدت زمان نوک لحیم موج: 5 ثانیه حداکثر
| 51F-1203GYD2NL 180 درجه عمودی RJ45 جک 10 / 100BT ماژول مغناطیسی LPJD0012BENL | ||
|---|---|---|
| 51F-1203GYD2NL | ARJC02-111008B | 51F-1203GYD2NL |
| ARJ11A-MASL-QU2 | ARJC07-111071A | ARJ11C-MCSAT- AB-xMU2 |
| XMV-9813-8812-S0L1T1-B | XMV-9813-8812-S0L1T1-B | ARJ11C-MASAA- BA-xLU2 |
| ARJ11A-MDSN-MU2 | ARJC02-111006K | ARJ11C-MASAB- BA-xMU2 |
| XRJV-01V-4-D12-380 | XRJV-01V-4-D12-180 | ARJ11C-MASAD- AA-xMU2 |
| ARJ11B-MASAA-MU2 | ARJC02-111006K | 51F-1203GYD2NL |
| XRJV-01V-4-D12-180 | ARJC01-111002AR | ARJ11D-MASB-BA-XMU2 |
| ARJ11B-MASAJ-MU2 | ARJC01-111002T | ARJ11D-MCSC-LU2 |
| ARV11-3689 | 51F-1203GYD2NL | ARJ11D-MDSD-AB-XLT2 |
| ARJ11B-MASAN-LU2 | XRJV-01V-4-D12-380 | XRJV-01V-4-D12-380 |
| ARJ11B-MASBF-LU2 | XRJV-01V-4-D12-180 | ARJ11D-MDSE-AB-XMU2 |
| XRJV-01V-4-D12-380 | XMV-9813-8812-S0L1T1-B | ARJ11D-MASE-AB-XMU2 |
| ARJ11B-MASCB-LT2 | ARJP11A-MASA-BA-EMU2 | ARJ11D-MDSG-BA-XMU2 |
| ARJ11B-MBSCB-AB-ELT2 | XMV-9813-8812-S0L1T1-B | ARJ11D-MASG-BA-XMU2 |
| 51F-1203GYD2NL | ARJP11A-MBSB-AB-EMU2 | ARJ11D-MASG-AA-XMU2 |
| ARJ11B-MESBQ-AB-EMU2 | ARJC02-111006E | 51F-1203GYD2NL |
| ARJ11B-MASBQ-MU2 | ARJP11B-MASA-BA-EMU2 | ARJ11D-MDSH-AB-XLU2 |
| XRJV-01V-4-D12-180 | ARJP11B-MBSB-AB-EMU2 | ARJ11D-MASH-BA-XLU2 |
| ARJ11B-MFSBQ-AA-EMU2 | 51F-1203GYD2NL | ARJ11D-MBSJ-A-DA-HLT2 |
| XRJV-01V-4-D12-380 | ARJP11C-MASB-AB-A-FMU2 | ARJ11D-MBSK-A-DA-HMU2 |
| 51F-1203GYD2NL | XRJV-01V-4-D12-380 | XRJV-01V-4-D12-180 |
51F-1203GYD2NL 180 درجه عمودی RJ45 جک 10 / 100BT ماژول مغناطیسی LPJD0012BENL
