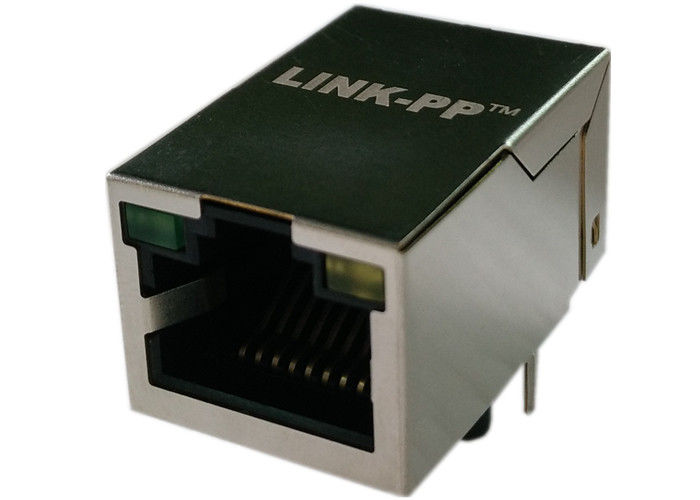

اتصال دهنده بل استوارت SI-50161-F RJ45 با مگنتیت مجتمع

SI-50161-F مشخصات الکتریکی

نکات آزمون (25 ± 5 ℃)
1.TR:(100KHz، 100mV)؛
TX = 1CT: 1CT ± 3٪ RX = 1CT: 1CT ± 3٪ P2.LX: (100KHz، 100mV، 8mA، DC اختلال)
PINS: (P1، P3)، (P4، P6) = 350UH MIN
3.HIPOT:
PINS (P1، P2، P3) TO (J1، J2) = 1500Vrms
PINS (P4، P5، P6) TO (J3، J6) = 1500Vrms
4.INSERTION LOSS:
-1.0dB MAX @ 1.0MHz تا 65MHz
خرابی 5.RETURN:
-20dB MIN @ 1 مگاهرتز تا 10 مگاهرتز
-16dB مینی 10 مگاهرتز تا 30 مگاهرتز
-12dB MIN @ 30 مگاهرتز تا 60 مگاهرتز
-10dB MIN @ 60 مگاهرتز تا 100 مگاهرتز
6.CROSS TALK:
-40dB MIN @ 1 مگاهرتز تا 30 مگاهرتز
-35dB مینی 30 تا 60 مگاهرتز
-30dB MIN @ 60 مگاهرتز تا 100 مگاهرتز
7.COMMON TO REJECTION OF COMMON MODE:
-30dB MIN @ 1MHz تا 50MHz
-20dB مینی 50 مگاهرتز تا 150 مگاهرتز
دمای عملیاتی: 0 ℃ ~ 70 ℃.
