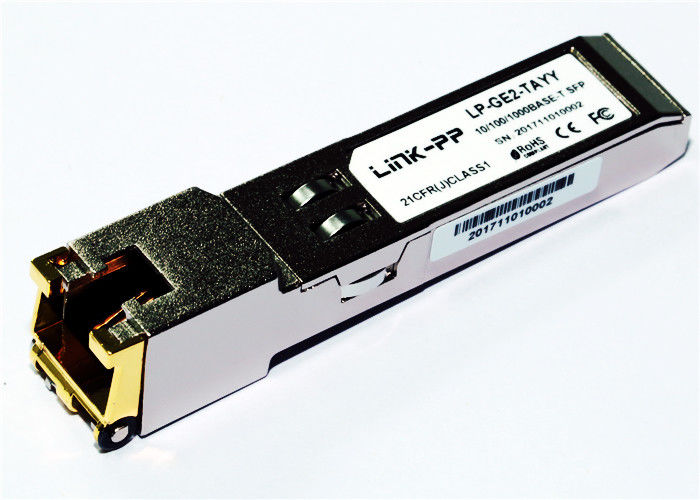

RJ45 مس SFP 10/100/1000 BASE-T SGMII -40 ° C تا + 85 ° C دمای صنعتی 1.25 گیگابیت اترنت

امکانات:

 رد پای SFP داغ پلاگین
 محفظه کاملا فلزی برای کم EMI
 انحراف کم قدرت
 مونتاژ اتصالات RJ-45 فشرده
 اطلاعات محصول دقیق در EEPROM
 + 3.3V تنها منبع تغذیه
 دسترسی به IC Physical Layer از طریق دو سیم Serial Bus
 عملیات 10/100/1000 BASE-T در سیستم های میزبان با رابط SGMII
 مطابق با SFP MSA
 مطابق با IEEE Std 802.3TM-2002
 مطابق با FCC 47 CFR قسمت 15، کلاس B
 مطابق با RoHs.
 محدوده دما -40 ° C تا + 85 ° C

برنامه های کاربردی:

 1.25 گیگابیت اترنت بیش از رده 5 کابل
 سوئیچ / مسیر به سوئیچ / لینک مسیر
 سرعت بالا I / O برای سرور فایل

10/100 / 1000Mbps، با رابط SGMII، پیش فرض خودکار مذاکره را فعال کنید، با عملکرد Tx_disable، پشتیبانی از Rx_LOS به عنوان تابع نشانگر لینک، UTP پیچیده نشده (رده 5 کابل، انتقال
فاصله 0.1Km، دما -40 ~ 85 ℃

شرح:
فرستنده مس مسطح SFP 10/100 / 1000Base-T یا 1000Base-T SFP مس بالاتر است
عملکرد، ماژول مقرون به صرفه، سازگار با استانداردهای گیگابیت اترنت و 1000BASE-T به عنوان
مشخص شده در IEEE 802.3-2002 و IEEE 802.3ab، که با سرعت 1000 مگابیت بر ثانیه و سرعت داده تا 100 متر
برتری کابل 5 طبقه پیچ خورده.
فرستنده ی SFP مس با پشتیبانی از 1000 مگابایت بر ثانیه اطلاعات کامل دوطرفه با 5 سطح امپدانس پالس
سیگنال های مدولاسیون (PAM) هر چهار جفت در کابل با نرخ نمايش در 250 مگابیت بر ثانیه در هر جفت استفاده می شود.
فرستنده مس SFP اطلاعات استاندارد سریال ID را مطابق با SFP MSA ارائه می دهد
می تواند با آدرس A0h از طریق پروتکل EEPROM CMOS serial CMOS 2 قابل دسترسی باشد. IC فیزیکی می تواند
همچنین از طریق یک اتوبوس سریال 2 سیمی در آدرس ACh قابل دسترسی است. آدرس PHY 1010110x است، جایی که x است
R / W بیت

یادداشت:
1. قابلیت های خودکار مذاکره LP-GE2-TAXX SGMII بدون ساعت است با استفاده از SGMII خودکار مذاکره تمام توانایی ها را تبلیغ می کند و ترجیح می دهد که کارشناسی ارشد به 10/100 / 1000Mbps مس انجام شود، عملکرد 10/100/1000 BASE-T نیاز به سیستم میزبان دارد رابط کاربری SGMII بدون ساعت. و خودکار مذاکره تمام توانایی های 10/100 / 1000Mbps را تبلیغ می کند
2. قابلیت های خودکار مذاکره LP-GE1-TAXX SERDES بدون ساعت با استفاده از SERDES خودکار مذاکره، تنها 1000BASE-T تمام duplex Master و 1000BASE-X auto-neg به 1000Mbps مس (GBIC) را تبلیغ کنید. فقط،. با SERDES که از SGMII پشتیبانی نمی کند، ماژول فقط در 1000BASE-T کار می کند.
