جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: LPJG16314A4NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $0.05-$1.28
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 4200K-PCS / ماه
درخواست: |
PCB |
نوع: |
RJ45 مورد استفاده در PCB |
جنسیت: |
زن |
سلام پات: |
1500 ولت DC |
فاز: |
مجرد |
ساختار کویل: |
حلقوی |
درخواست: |
PCB |
نوع: |
RJ45 مورد استفاده در PCB |
جنسیت: |
زن |
سلام پات: |
1500 ولت DC |
فاز: |
مجرد |
ساختار کویل: |
حلقوی |
|
|

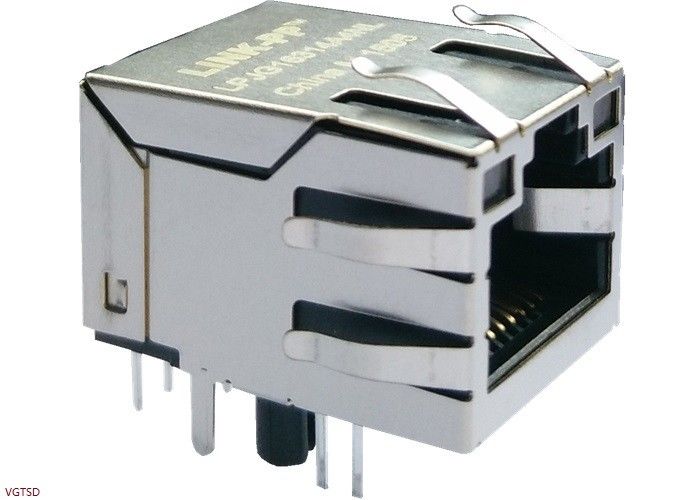

1) 100/1000 Base-T LPJG16314A4NL Single Port RJ45 Connector با مغناطیس یکپارچه |
|
2) نوع نصب THT |
|
|
3) 350uH Min OCL @100KHz0.1Vrms،8mADC BIAS |
|
|
4) مطابق با مشخصات IEEE 802.3 |
|
|
5) محدوده دمای کار 0°C ~ 70°C |
|
|
6) مقاومت: 100 اوم |
|
|
درخواست |
مودم های DSL |
|
کامپیوتر های جاسازی شده |
|
|
برنامه های LAN |
|
|
هاب، روتر، سوئیچ |
|
|
AVR، DVR |
|
|
ویژگی های الکتریکی |
|
|
محافظت شده |
بله |
|
ویژگی های پایان |
|
|
انگشت EMI |
با |
|
روش پایان دادن |
پمپ |
|
ویژگی های بدن |
|
|
LED |
با |
|
جهت گیری قفل |
نوار بنداز |
|
طول دم PCB |
3.5±0.5mm |
|
ارتفاع بالای تخته |
اختیاری |
|
ویژگی های تماس |
|
|
پیش بارگذاری شده |
بله |
|
نوع پایان دادن به تماس |
از طریق سوراخ |
|
استانداردهای صنعت |
|
|
فرآیند جوش بدون سرب |
جوشنده موج دار قادر به 260 درجه سانتیگراد |
|
انطباق RoHS |
تطابق با RoHS |
|
شرایط استفاده |
|
|
برای |
صفحه مدار چاپی |
|
شرایط محیط زیست |
دفتر / ساختمان |
|
دمای کار ((°c) |
0°C ~ 70°C |
|
ویژگی های دیگر |
|
|
شاخص وضعیت |
LED |
|
رنگ LED سمت چپ |
سبز و زرد |
|
رنگ LED سمت راست |
سبز و زرد |
|
مقدار سرب در یک بار |
8 |
|
ورق اطلاعات |
1مقاومت: 100 اوم
2. OCL: 350uH Min @ 100KHz0.1Vrms،8mADC BIAS
3نسبت چرخ ها: 11
4. از دست دادن ورودی: 0.5-100MHz: -1.1dB Max
5از دست دادن بازگشت (dB Min):
0.5-40 مگاهرتز: -18
40.1-100MHz: -12-20L0G (f/50)
6. صدای عبور (dB Min):
0.5-40 مگاهرتز: -35
40.1-100MHz: -33-20L0G (f/50)
7نسبت رد حالت معمول: 0.5-100MHz: -30dB Min
8ولتاژ عایق: 1500Vrms دقیقه
1طراحی شده برای پشتیبانی از برنامه هایی مانند مودم های SOHO ((ADSL)) ، LAN-on-Motherboard ((LOM)) ، هاب و سوئیچ.
2مطابق با مشخصات IEEE 802.3
3مواد اتصال:
محفظه: ترموپلاستیک PBT + 30%G.F UL94V-0
تماس: فوسفور برنز C5210R-EH ضخامت=0.35mm
پین: مس C2680R-H ضخامت=0.35mm f
سپر: SUS 201-1/2H ضخامت=0.2mm
پوشش تماس: طلای 6 میکرو اینچ در منطقه تماس
4دمای نوک جوش موج: 255 درجه سانتیگراد حداکثر 5 ثانیه حداکثر
