جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL, ROHS, Reach, ISO
شماره مدل: 6605814-6 (LPJG16314A4NL)
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000
قیمت: Supportive
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 4600K.PCS / ماه
سری: |
جک مغناطیسی |
پیکربندی پورت: |
1x1 |
محافظ: |
سپر شده |
زاویه نصب: |
زاویه راست |
سبک خاتمه: |
از طریق سوراخ |
AutoMDIX: |
حمایت |
سری: |
جک مغناطیسی |
پیکربندی پورت: |
1x1 |
محافظ: |
سپر شده |
زاویه نصب: |
زاویه راست |
سبک خاتمه: |
از طریق سوراخ |
AutoMDIX: |
حمایت |
شماره بخش | شماره بندر | تولید کننده | توضیحات |

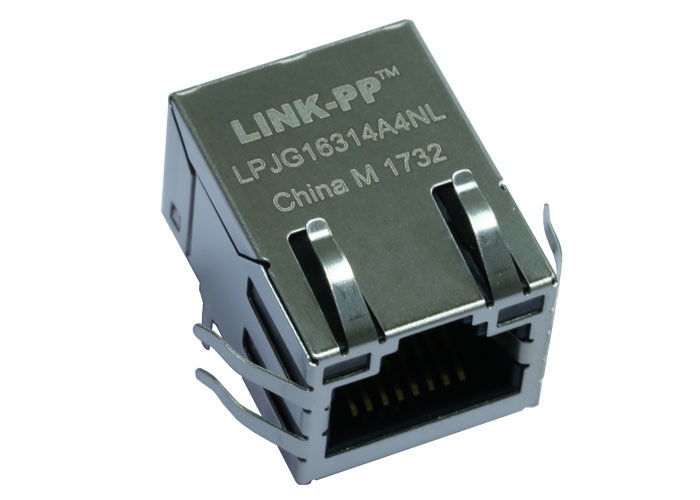

LPJG16314A4NL کراس تایکو 6605814-6 | بندر واحد | LINK-PP | اتصال 10/100M/1000Base-T RJ45 Ethernet با مغناطیس |
| |||
جنسیت | قفل کنجهت گیری | انگشت EMI | نوع نصب |
جک (زن) | تاب بالا | با | از طریق سوراخ |
| |||
جهت گیری | پایان دادن | رنگ LED | محافظ |
90° زاویه (در راست) | پمپ | G/Y و G/Y | محافظت شده |
يادداشت: 4مغناطيس ها تقارن دارند و از اتو ام دي اي / ام دي ايکس پشتیبانی مي کنند
| |||
ضایعات ورودی (IL):1.1dB MAX از 0.5MHZ تا 100MHZ
ضایعات بازگشت ((RL):
18dB MIN از 0.5MHZ تا 40MHZ
12-20LOG ((f/80) dB MIN از 40.1MHZ تا 100MHZ
تشديد صداي عبور:
35dB MIN از 0.5MHZ تا 40MHZ
33-20LOG ((f/50) dB MIN از 40.1MHZ تا 100MHZ
نسبت رد حالت مشترک (CMRR):30dB MIN از 0.5MHZ تا 100MHz
ولتاژ عایق بندی:۲۲۵۰VDC (MAX) برای ۶۰ ثانیه با زمان افزایش ۵۰۰V/sec.
مقاومت های LED 250 OHM اختیاری هستند، لطفاً برای حضور یا عدم وجود مقاومت های LED به نمودار مراجعه کنید. اگر LED بدون مقاومت 250 OHM با جریان ثابت در حدود 20mA هدایت شود.
رنگ LED:
طول موج غالب ((A D): سبز 568 nm TYP. در IF=20mA
ولتاژ جلو ((VF): GREEN 2.2V TYP. در IF=20mA
طول موج غالب ((A D): زرد 588 nm TYP. در IF=20mA
ولتاژ جلو ((VF): زرد 2.1V TYP.at IF=20mA
طول موج غالب ((A D): نارنجی 605 nm TYP. در IF=20mA
ولتاژ جلو ((VF): نوع 2.1V نارنجی در IF=20mA
اگر ال ای دی دارای مقاومت های 250 OHM باشد، ال ای دی با ولتاژ 5 ولت و جریان کار MAX 20mA کار می کند.
رنگ LED:
طول موج غالب ((A D): TYP 568 nm سبز در VF=5V
جریان جلو ((IF): سبز 12 mA TYP. در VF=5V
طول موج غالب ((A D): زرد 588 nm TYP. در VF=5V
جریان جلو (IF): زرد 13 mA TYP. در VF=5V
