جزئیات محصول:
پرداخت:
|
| شماره قطعه: | LPJG17561BGNL | عبور آن: | AR0508-6232 |
|---|---|---|---|
| بندر: | 2x1 انباشته شده | طول عمر: | بی پایان |
| اترنت: | 2x 10/100 / 1000Vase-T | نمونه: | در دسترس |
| برجسته: | ,,rj45 usb connector combo |
||
مشخصات فنی | شماره قطعه | سازنده | شرح |

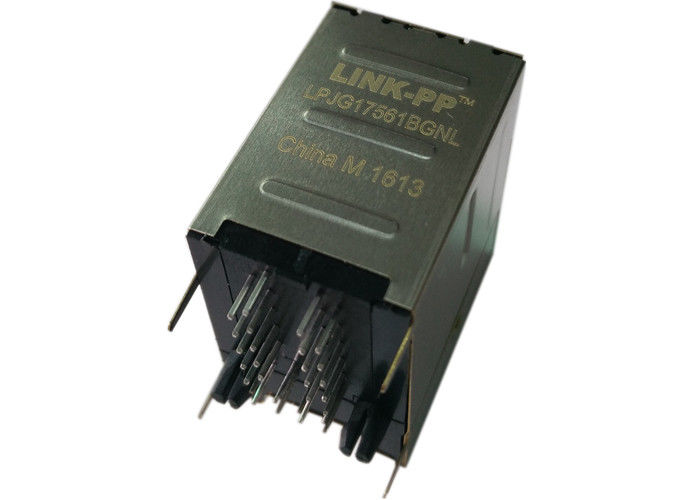

ALLIED AR0508-6232 | LPJG17561BGNL | LINK-PP | 2x1 1000M Rj45 با LED ها |
سلسله | نوع اتصال | برنامه های کاربردی | نوع نصب |
اتصالات، اتصالات | LINK-PP Rj45 | 1000 مگابیت در ثانیه | سوراخ سوراخ |
| گرایش | خاتمه دادن | رنگ LED | محافظ |
| زاویه 90 درجه (راست) | لحیم کاری | سبز / زرد | محافظ، EMI-Finger |
1000 Base-T Ethernet Application مطابق استانداردهای IEEE 802.3 و ANSI X 3.263 امپدانس: 100OHMS انتقال نوسان مدار باز (OCL): 350uH (MIN) @ 100KHz، 0.1VRMS با تقاطع DC 8mA همیشه اتحادیه RoHS / ELV سازگار، لحیم موج قادر به 265 درجه سانتی گراد است حفره حفره RJ45 مطابق با قوانین و مقررات FCC قسمت 68، SUB قسمت F مطابق است دمای عملیاتی استاندارد: 0ºC تا 70ºC (نگاه کنید به پانویس) دمای عملیاتی صنعتی: -40ºC تا + 85ºC (نگاه کنید به پانویس) مشخصات برق @ 25 ℃ نسبت 1.Turns: PRI: SEC = 1CT: 1CT ٪٪ P2٪ P2.OCL: 350uH MIN @ 100KHz، 100mV، 8mADC افت 3.Insertion: 1 ~ 100MHz: -1.0dB MAX افت بازده (dB MIN): 1 ~ 30 مگاهرتز: -18 30 ~ 60 مگاهرتز: -14 60 ~ 80 مگاهرتز: -12 5.Crosstalk (dB TYP): 1 ~ 30 مگاهرتز: -40 30 ~ 60 مگاهرتز: -35 60 ~ 80 مگاهرتز: -30 6. دیفرانسیل رد حالت معمول: 1 ~ 50 مگاهرتز: -30dB TYP 50 تا 150 مگاهرتز: -20dB TYP 7.CMRR: 1 ~ 100MHz: -30dB MIN 8. انحلال: 1500 وات مین محدوده دمای کاری: -40 ~ + 85 ℃. | |||
قسمت مرتبط | |||
| AR0508-6232 | LPJG17561BGNL | AR11-3786I | LPJG17561BGNL |
| AR11-3693 | AR14-3828 | AR0508-6232 | ARV11-3666 |
| AR11-3695 | AR14-4164IR | AR11-3836 | AR0508-6232 |
| AR11-3695I | AR14-3756I | AR11-4026I | ARV11-3824I |
| LPJG17304AGNL | LPJG170378A4NL | LPJG17332A8NL | LPJG17313A31NL |
| LPJG17304AHNL | LPJG17037A4NL | LPJG17332AWNL | LPJG17320A0NL |
| LPJG17304AWNL | LPJG17039A61NL | LPJG17333ASNL | LPJG17324CNL |
| LPJG17102NL | LPJG17364A8NL | LPJG17303AGNL | AR11-3701 |
| AR11-3686I | AR14-3638I | AR11-4027I | AR11-3960I |
| AR11-3718 | AR14-3639 | LPJG17561BGNL | AR11NS-3805 |
| AR11-3930I | LPJG17561BGNL | AR11-3980I | AR0508-6232 |
| AR11-3719 | AR14-3916 | AR11-3949 | AR1009-1326 |
| AR0508-6232 | AR14-3681 | AR11-3690 | ARA009-3252I |
| LPJ17633ADNL | LPJ17633AENL | LPJ17633AFNL | LPJ17633BDNL |
| AR11-3837 | AR14-3759I | AR0508-6232 | ARSM11-3653I |
| AR11-3716 | AR14-3761IR | AR11-4161I | ARSM11-3687I |
| AR11-3717 | AR0508-6232 | ARA502-1122S | ARSM11-3878I |
| LPJG17305AGNL | LPJG17091A4NL | LPJG17346DNL | LPJG17329BGNL |
| LPJG17311A8NL | LPJG17091AENL | LPJG17348AHNL | LPJG17103ADNL |
مسکن: PBT، درجه اشتعال پذیری 94V-O.
شل: C2680 برنج، ضخامت 0.20mm، 50u "نیکل پوشش.
Mod Jack اطلاعات تماس: فسفر برنز، ضخامت 0.35mm، 6u "طلا اندود.
LED: لنز اپوکسی Distributed، 0.5x0.5mm Carbon Steel wireframe leads.
