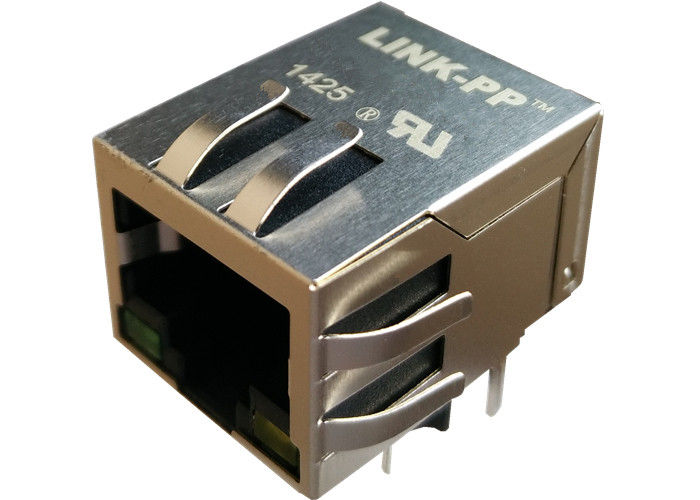

XRJG-01J-1-D34-110-TO RJ45 مغناطیسی RJ45 جک 100M تلویزیون جعبه مجموعه LPJ0138GDNL

XRJG-01J-1-D34-110-TO RJ45 مغناطیسی RJ45 جک 100M تلویزیون جعبه مجموعه LPJ0138GDNL

جزئیات سریع

1. 10/100 Base-T با LEDS، با EMI-Finger

2.1x1 Tab-DOWN RJ45

3. از طریق حفره RJ45 جک مدولار

RJ45 Magjack طول 4.21.3 میلی متری

5.XRJG-01J-1-D34-110-TO 【طراحی مدل】

6.LPJ0138GDNL 【مدل تولید توده】

ویژگی ها و مزایا

1. درجه رطوبت ریشخورد موج رطوبت 260 درجه سانتیگراد
2. مناسب برای کابل CAT 5 و 6 Fast Ethernet یا UTP بهتر
3. مطابق مشخصات IEEE 802.3
4. 350μH حداقل OCL با جریان 8mA تعصب
5. عملکرد بالا برای MAX EMI سرکوب برای برنامه های هزینه های آگاه

شرح:

10/100 Base-TX RJ45 1x1 Tab-DOWN 8-pin Integrated Magnetics Connector، طراحی شده برای پشتیبانی از هزینه های بالا مصرف کننده های مصرف کننده مانند: مودم های ADSL، مودم های کابلی، STB و ویدئو در تقاضا.

1. نوع محصول ویژگی ها:

1) نوع محصول = اتصال دهنده
2) Jack Type = RJ45
3) مشخصات = استاندارد
4) PCB mounting Orientation = ورودی جانبی (زاویه راست) / ورودی بالا (عمودی)

2. مکانیکی پیوست:
1) Jack Configuration = 1 x 1

3. مشخصات برق:
1) محافظت شده = بله

4. ویژگی های مربوط به خاتمه دادن
1) EMI Finger - Bottom = بدون
2) Termination Method = Solder

5. ویژگی های بدن:
1) Port Configuration = Single / Multi
2) EMI Fingers -Top and Sides = With / Without
3) Latch Orientation = Standard - لکه پایین
4) PCB Tail Length

6. ارتباط ویژگی های مرتبط:
1) قبل از بارگذاری = بله
2) اتصال نوع اتصال = از طریق سوراخ / کوه سطح

7. ویژگی های مرتبط با مسکن:
1) اتصال سبک = جک

8. استانداردهای صنعت:
1) RoHS / ELV Compliance = سازگار با RoHS، ELV سازگار است
2) پروسس سرب آزاد بدون جوش = جوش لحیم کاری تا 240 درجه سانتیگراد،

لحیم موج قادر به 260 درجه سانتی گراد، لحیم موج قادر به 265 درجه سانتی گراد است
3) RoHS / ELV Compliance History = همیشه سازگار با RoHS بود

9. شناسایی علامت گذاری:
1) رنگ LED سمت چپ (موقعیت # 1) = سبز - مقاومت 250 اونس
2) رنگ LED راست (موقعیت # 2) = سبز - مقاومت 250 اونس

10. شرایط استفاده:
1) اعمال به = مدار چاپی چاپ شده
2) شرایط محیطی = دفتر / محل
3) دمای عملیاتی (° C) = 0 - 70 / -40 - +85

برنامه های کاربردی:

مورد استفاده برای شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL، راه حل های مرکز تماس، مجموعه های مجتمع بالا، تنظیمات دروازه های VOIP، پروتکل مرز گیت، سوئیچ اترنت سریع ...

مزیت رقابتی:

18 سال تجربه تولید

2600 کارمند

تست 100٪

زمان تحویل انعطاف پذیر

مشتری اصلی:

Ti، اینتل، سامسونگ، Fluke، Jabil، Flextronics، Cypress، Freescale .......
