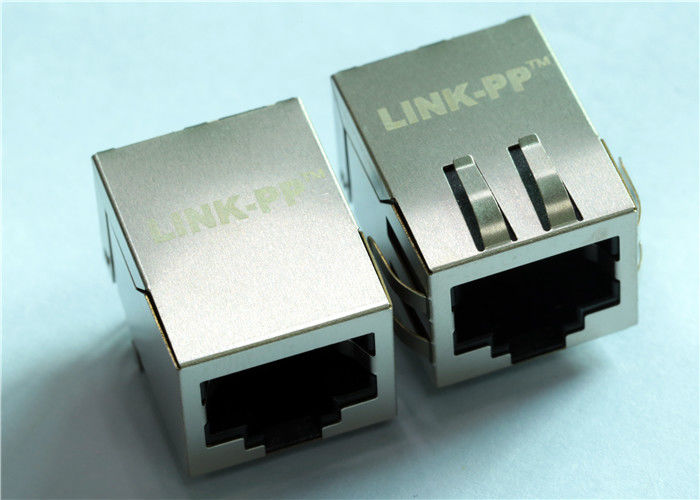

LF1S028 LF / LF1S022 LF RJ45 کانکتور تک کانکتور یکپارچه 10Base-T Filter

جزئیات سریع
یکپارچه ی RJ45 مودم یونیت با یکپارچه 10 / BASE-TX MAGNETICS

1.RJ-45 باید مطابق استاندارد FCC باشد
2.Complies با الزام استانداردهای IEEE802.3u.
کانکتور 3.RJ 45 با 10/100 BASE-TX مغناطیسی.
4. مطابق با الزامات RoHS-کل قسمت No Cd، No Hg، No Cr6 +، No PBB و PBDE و No Pb در پین های خارجی.
محدوده دما 5.Operating: 0 ℃ تا 70 ℃.
محدوده دمای ذخیره سازی: -25 ℃ تا 125 ℃
7. مدل طراحی: LF1S028 LF / LF1S022 LF معادل جایگزین صلیب
8. تولید مدل ماکس: LPJ0211DNL

MAG.REVERSE LATCH،
چراغ اختیاری EMI انگشت اختیاری

شرح

تنها اتصال Rj45 با مجتمع 10Mbps مغناطیسی، ملاقات IEEE 802.3
1. نوع محصول ویژگی ها:
1) نوع محصول = اتصال دهنده
2) Jack Type = RJ45
3) مشخصات = استاندارد
4) PCB mounting orientation = ورودی جانبی (زاویه راست)
2. مکانیکی پیوست:
1) Jack Configuration = 1 x 1
3. مشخصات برق:
1) محافظت شده = بله
4. ویژگی های مربوط به خاتمه دادن
1) EMI Finger - Bottom = بدون
2) Termination Method = Solder
5. ویژگی های بدن:
1) Port Configuration = Single / Multi
2) EMI Fingers -Top and Sides = With / Without
3) Latch Orientation = Standard - لکه پایین
4) PCB Tail Length
6. ارتباط ویژگی های مرتبط:
1) قبل از بارگذاری = بله
2) اتصال نوع اتصال = از طریق سوراخ / کوه سطح
7. ویژگی های مرتبط با مسکن:
1) اتصال سبک = جک
8. استانداردهای صنعت:
1) RoHS / ELV Compliance = سازگار با RoHS، ELV سازگار است
2) پروسس سرب آزاد بدون جوش = جوش لحیم کاری تا 240 درجه سانتیگراد،
لحیم موج قادر به 260 درجه سانتی گراد، لحیم موج قادر به 265 درجه سانتی گراد است
Reflow-لحیم کاری اختیاری
3) RoHS / ELV Compliance History = همیشه سازگار با RoHS بود
9. شناسایی علامت گذاری:
1) رنگ LED سمت چپ (موقعیت # 1) = سبز - مقاومت 250 اونس
2) رنگ LED راست (موقعیت # 2) = سبز - مقاومت 250 اونس
10. شرایط استفاده:
1) اعمال به = مدار چاپی چاپ شده
2) شرایط محیطی = دفتر / محل
3) دمای عملیاتی (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN

برنامه های کاربردی برای کاربر ترمینال
طراحی شده برای پشتیبانی از برنامه های کاربردی، مانند مودم های ADSL، شبکه در مادربرد. شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL، راه حل های مرکز تماس، مجموعه های مجتمع بالا، تنظیمات دروازه های VOIP، پروتکل مرزی پروتکل، سوئیچ سریع Ethernet .. .
