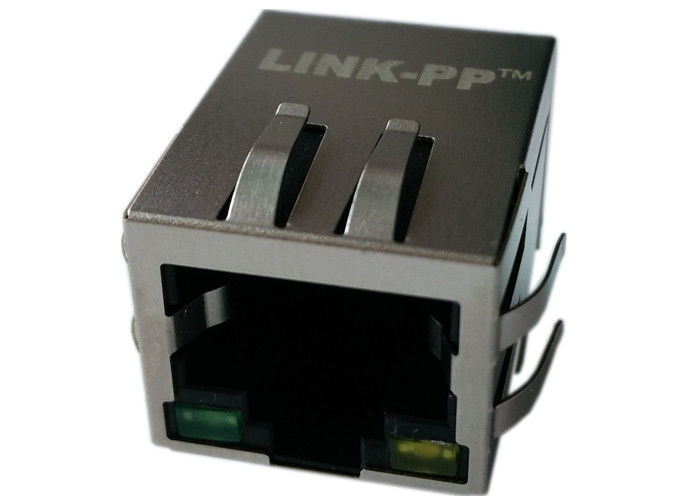

RJLB-001TC1 RJ45 مجتمع مغناطیسی PCB طرح LAN 10 / 100BASE TX اترنت

Name: RJLB-001TC1 RJ45 مجتمع مغناطیسی PCB طرح LAN 10 / 100BASE TX اترنت
Brand: LINK-PP
SKU: RJLB-001TC1
Price: 0.88 USD
Availability: InStock
Rating: 4.9 (122 reviews)

جزئیات محصول

محل منبع: گوانگدونگ چین

نام تجاری: LINK-PP

گواهی: UL,ROHS,Reach,ISO

شماره مدل: RJLB-001TC1

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 50/500/1000

قیمت: $0.88

جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton

زمان تحویل: سهام

شرایط پرداخت: TT ، NET30 / 60/90 روز

قابلیت ارائه: 3000000/ماه

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته:
                                                                                                                                                                                                                                                                                                                ,, rj45 magnetic jack


مشخصات:	RJLB-001TC1	P / N:	LPJ4068EENL
نوع اتصال:	RJ45	برنامه های کاربردی:	10/100 پایگاه-T
نوع نصب:	از طریق سوراخ	گرایش:	90 درجه زاویه (راست)
خاتمه دادن:	لحیم کاری	نمونه:	رایگان

مشخصات:	RJLB-001TC1
P / N:	LPJ4068EENL
نوع اتصال:	RJ45
برنامه های کاربردی:	10/100 پایگاه-T
نوع نصب:	از طریق سوراخ
گرایش:	90 درجه زاویه (راست)
خاتمه دادن:	لحیم کاری
نمونه:	رایگان

RJLB-001TC1 RJ45 مجتمع مغناطیسی PCB طرح LAN 10 / 100BASE TX اترنت

RJLB-001TC1 RJ45 مجتمع مغناطیسی PCB طرح LAN 10 / 100BASE TX اترنت

RJLB-001TC1

RJ45 با Magnetics مجتمع

Rj-45 با Magnetics

Rj45 مجتمع 10/100 لان

LAN 10 / 100BASE T RJ45 جک با ماژول مغناطیسی

♦ طراحی شده برای برنامه رابط کارت شبکه.
♦ طراحی شده برای دیدار IEEE802.3u مورد نیاز است.
♦ در همه نسبت به نوبه خود استفاده شده توسط LAN ICmanufactures.
♦ شیرهای مرکز اصلی برای اضافی EMIreduction در دسترس است.
♦ ساده ترین اجزای مغناطیسی برای قرار دادن در PCB.
♦ موجب صرفه جویی در فضای PCB می شود.

RJLB-001TC1 RJ45 مجتمع مغناطیسی PCB طرح LAN 10 / 100BASE TX اترنت

1. نوع محصول ویژگی ها:

1) نوع محصول = اتصال دهنده
2) Jack Type = RJ45
3) مشخصات = استاندارد
4) PCB mounting orientation = ورودی جانبی (زاویه راست)

2. مکانیکی پیوست:
1) Jack Configuration = 1 x 1

3. مشخصات برق:
1) محافظت شده = بله

4. ویژگی های مربوط به خاتمه دادن
1) EMI Finger - Bottom = بدون
2) Termination Method = Solder

5. ویژگی های بدن:
1) Port Configuration = Single / Multi
2) EMI Fingers -Top and Sides = With / Without
3) Latch Orientation = Standard - لکه پایین
4) PCB Tail Length

6. ارتباط ویژگی های مرتبط:
1) قبل از بارگذاری = بله
2) نوع اتصال فیکسچر = از طریق سوراخ

7. ویژگی های مرتبط با مسکن:
1) اتصال سبک = جک

8. استانداردهای صنعت:
1) RoHS / ELV Compliance = سازگار با RoHS، ELV سازگار است
2) پروسس سرب آزاد بدون جوش = جوش لحیم کاری تا 240 درجه سانتیگراد،

لحیم موج قادر به 260 درجه سانتی گراد، لحیم موج قادر به 265 درجه سانتی گراد است

Reflow-لحیم کاری اختیاری
3) RoHS / ELV Compliance History = همیشه سازگار با RoHS بود

9. شناسایی علامت گذاری:
1) رنگ LED سمت چپ (موقعیت # 1) = سبز - مقاومت 250 اونس
2) رنگ LED راست (موقعیت # 2) = سبز - مقاومت 250 اونس

10. شرایط استفاده:
1) اعمال به = مدار چاپی چاپ شده
2) شرایط محیطی = دفتر / محل
3) دمای عملیاتی (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

برنامه های کاربردی برای کاربر ترمینال

طراحی شده برای پشتیبانی از برنامه های کاربردی، مانند مودم های ADSL، شبکه در مادربرد. N شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL، راه حل های مرکز تماس، جعبه تنظیم مجتمع، راه اندازی VOIP دروازه، پروتکل مرز دروازه، سوئیچ اترنت سریع. ..
