جزئیات محصول:
پرداخت:
|
| مشخصات: | 7490101120 | کاربرد: | ترانسفورماتور FE |
|---|---|---|---|
| تبدیل نسبت: | 1: 1 | پین: | 16 |
| هیپوت: | 1500V | صلیب PN: | LP41606NL |
| Archivi Disponibili: | PDF / 3D / ISG / Stp / Step / Datasheet | ||
| برجسته: | ترانسفورماتور تک پورت,ترانسفورماتور دو پورت |
||

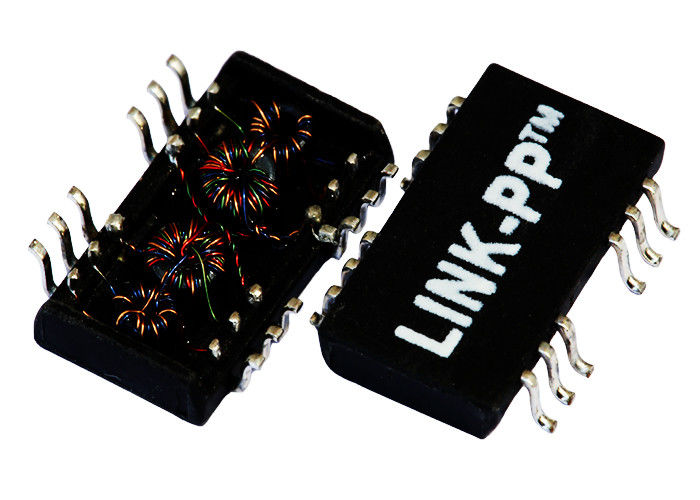

7490101120 / LP41606NL 10/100 ماژول مغناطیسی SMF کم مشخصات SMF
| صلیب 7490101120 | Datasheet / قیمت / مشخصات / 3D | ترانسفورماتور 10/100 | 1: 1 تبدیل نسبت | صلیب LP41606NL |
مشخصات برق @ 25 درجه سانتی گراد
نسبت 1.Turns (٪٪ P5٪):
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350uH MIN @ 100KHz / 0.1V
افت 3.Insertion:
0.3-100 مگاهرتز: -1.1dB MAX
افت بازده (dB TYP):
30 مگاهرتز: -20 60 مگاهرتز: -14
80 مگاهرتز: -11.5
5.Crosstalk (dB TYP):
30 مگاهرتز: -45 60 مگاهرتز: -40
100 مگاهرتز: -35
6.CMR (dB TYP):
30 مگاهرتز: -42 50 مگاهرتز: -37
100 مگاهرتز: -33
7.Hipot: 1500Vrms / 0.5mA / 60Sec.
دمای عملیاتی: 0 ℃ ~ 70 ℃ / -40 ℃ ~ + 85 ℃
| 20PT1024X LF 10 / 100Base ترانسفورماتور دو پورت 13F-2010CNL PHT 20 پین فیلتر | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | 08B1-1X4T-36-F | 0879-2C6R-54 |
| 13F-2010CNL | 7490101120 | 0833-2X1T-33-F | C850-2G6R-54 |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| L826-1X4T-23-F | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| S553-1084-01 | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | S553-6500-E3 | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| 13F-2010CNL | S553-6500-E5 | 7490101120 | 7490101120 |
یادداشت:
1. طراحی شده برای پشتیبانی از برنامه، مانند SOHO (ADSL
مودم ها)، LAN-on-مادربرد (LOM)، هاب و سوئیچ ها.
2. با نسبت های مختلف تبدیل می شود.
3.RoHS "NL" اوج امتیاز لحیم کاری 260 ٪٪ P5 ℃.
