جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: 47F-1205GYD2
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000
قیمت: Supportive & Competitive
جزئیات بسته بندی: 50 عدد در 1 سینی، 24 عدد در یک کارتن، که 32 * 30 * 31، 9 سم (1200 عدد) از هر کارتن
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3000000/ماه
شماره قطعه: |
47F-1205GYD2 |
تولید انبوه: |
47F-1205GYD2 |
منفعل اصلی: |
LINK-PP |
کاربرد: |
10 / 100Base-T |
خانواده: |
جکهای با مغناطیس |
ماتینینگ: |
ورودی DIP / بالا |
شماره قطعه: |
47F-1205GYD2 |
تولید انبوه: |
47F-1205GYD2 |
منفعل اصلی: |
LINK-PP |
کاربرد: |
10 / 100Base-T |
خانواده: |
جکهای با مغناطیس |
ماتینینگ: |
ورودی DIP / بالا |

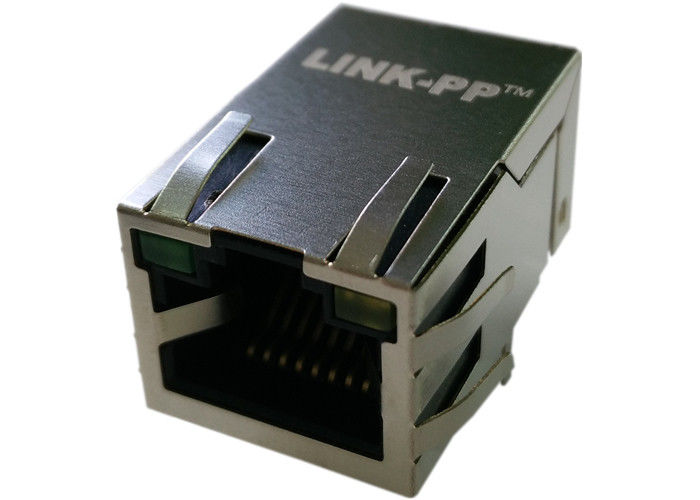

| 47F-1205GYD2 | Magjack 47F-1205GYD2 | 10 / 100Mbps | RJ45 با مغناطیس داخلی |
47F-1205GYD2 YDS Cross / PDF / Datasheet / قیمت / 3D / صلیب
RJ45 10/100 BASE-T JACK W ITH MAGNETIC MODULE
امکانات
● 1X1 Tab-UP، 1 "RJ45 بلند با مگنتیت داخلی
● نسخه پین های 8 یا 6 پین که در دسترس هستند
● موجود با و بدون LED ها
● مناسب برای CAT 5 & 6 Fast Ethernet Cable یا UTP بهتر
● مغناطیس داخلی 100٪ الکتریکی برای HI-POT و عملکرد آزمایش شده است
● 350 میکروژن حداقل OCL با جریان 8 mA تعادل
● توسط UL 60950-1 شناخته شده است
مصالح ساختمانی:
مواد: NYLON GF (Fr50) UL94V-0 رنگ STANDARD: BLACK
درج مواد:
مواد: فلاسک برنز C5210 EH --- 0.35mm ضخامت
Insert -PBT GF UL94V-0
1.PLATING (1) نیکل
2. PLATING (2) 100٪ اسن
3. PLATING (3) GOLD (3u "~ 50u")
مواد پلیت: PBT GF UL 94V-0
تماس با پین مواد:
مواد: فلاسک برنز C5191 --- 0.35mm ضخامت
1.PLATING (1) نیکل
2. PLATING (2) 100٪ اسن
مواد محافظ: BRASS C2680 PLICKING NICKEL
عمر عملیاتی: 750 مگاوات
محیطی
دمای نگهداری: -40 ℃ تا + 85 ℃
دمای عملیاتی: 0 ℃ تا + 70 ℃
ماتریس با پلاگین مدولار با FCC قسمت 68، بخش

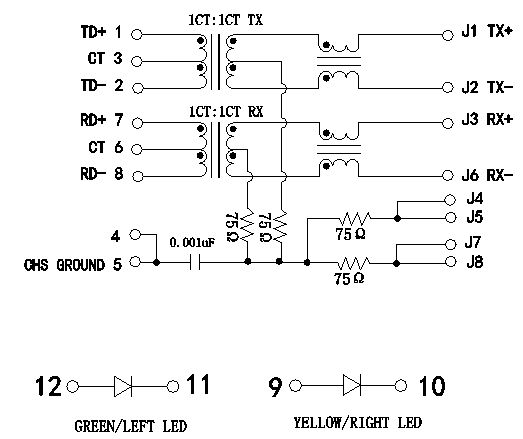

| 47F-1205GYD2 RJ45 10/100 BASE-T جک با ماژول مغناطیسی 1CT: 1CT تبدیل نسبت | ||
|---|---|---|
| 47F-1205GYD2 | اتصال استوارت | SI-60136-F |
| ARJ11A-MASL-QU2 | ARJC07-111071A | ARJ11C-MCSAT- AB-xMU2 |
| ARJC07-111071A | 47F-1205GYD2 | ARJ11C-MASAA- BA-xLU2 |
| ARJ11A-MDSN-MU2 | ARJC02-111006K | ARJ11C-MASAB- BA-xMU2 |
| ARJC07-111071A | ARV11-3824I | ARJ11C-MASAD- AA-xMU2 |
| ARJ11B-MASAA-MU2 | ARJC02-111006K | ARJC01-111002AR |
| 47F-1205GYD2 | ARJC01-111002AR | ARJ11D-MASB-BA-XMU2 |
| ARJ11B-MASAJ-MU2 | ARJC01-111002T | ARJ11D-MCSC-LU2 |
| 47F-1205GYD2 | ARJC02-111006K | ARJ11D-MDSD-AB-XLT2 |
| ARJ11B-MASAN-LU2 | 13F-60NDK2NL | 47F-1205GYD2 |
| ARJ11B-MASBF-LU2 | ARJC01-111002AR | ARJ11D-MDSE-AB-XMU2 |
| 47F-1205GYD2 | 13F-60NDK2NL | ARJ11D-MASE-AB-XMU2 |
| ARJ11B-MASCB-LT2 | ARJP11A-MASA-BA-EMU2 | ARJ11D-MDSG-BA-XMU2 |
| ARJ11B-MBSCB-AB-ELT2 | SI-60136-F | ARJ11D-MASG-BA-XMU2 |
| ARJC01-111002AR | ARJP11A-MBSB-AB-EMU2 | ARJ11D-MASG-AA-XMU2 |
| ARJ11B-MESBQ-AB-EMU2 | ARJC02-111006E | ARJC01-111002AR |
| ARJ11B-MASBQ-MU2 | ARJP11B-MASA-BA-EMU2 | ARJ11D-MDSH-AB-XLU2 |
| ARJC07-111071A | ARJP11B-MBSB-AB-EMU2 | ARJ11D-MASH-BA-XLU2 |
| ARJ11B-MFSBQ-AA-EMU2 | ARJC07-111071A | ARJ11D-MBSJ-A-DA-HLT2 |
| 47F-1205GYD2 | ARJP11C-MASB-AB-A-FMU2 | ARJ11D-MBSK-A-DA-HMU2 |
| ARJ11B-MASBR-QU2 | 13F-60NDK2NL | ARJ11D-MBSL-A-DA-HLU2 |
نکات آزمون (25 ± 5 ℃)
1.TR:(100KHZ،0.1V)؛
TX = 1CT: 1CT ± 3٪ RX = 1CT: 1CT ± 3٪ P2.LX: (100KHz، 100mV، 8mA، DC اختلال)
PINS: (P1، P2)، (P7، P8) = 350UH MIN
3.HIPOT:
PINS (P1، P3، P2) TO (J1، J2) = 1500VAC برای 60 ثانیه
PINS (P7، P6، P8) TO (J3، J6) = 1500VAC برای 60 ثانیه
4.INSERTION LOSS:
-1.0dB MAX @ 1.0MHz تا 65MHz
خرابی 5.RETURN:
-20dB MIN @ 1 مگاهرتز تا 10 مگاهرتز
-16dB مینی 10 مگاهرتز تا 30 مگاهرتز
-12dB MIN @ 30 مگاهرتز تا 60 مگاهرتز
-10dB MIN @ 60 مگاهرتز تا 100 مگاهرتز
6.CROSS TALK:
-40dB MIN @ 1 مگاهرتز تا 30 مگاهرتز
-35dB مینی 30 تا 60 مگاهرتز
-30dB MIN @ 60 مگاهرتز تا 100 مگاهرتز
7.COMMON TO REJECTION OF COMMON MODE:
-30dB MIN @ 1MHz تا 50MHz
-20dB مینی 50 مگاهرتز تا 150 مگاهرتز
دما 8 درجه حرارت: 0 ℃ ~ 70 ℃.
47F-1205GYD2
