JX80-0037NL / LPJ26404AENL 2 x10 / 100Mbps RJ45 با یکپارچه سازی مغناطیسی

JX80-0037NL / LPJ26204AENL 2 x10 / 100Mbps RJ45 با Magnetics مجتمع

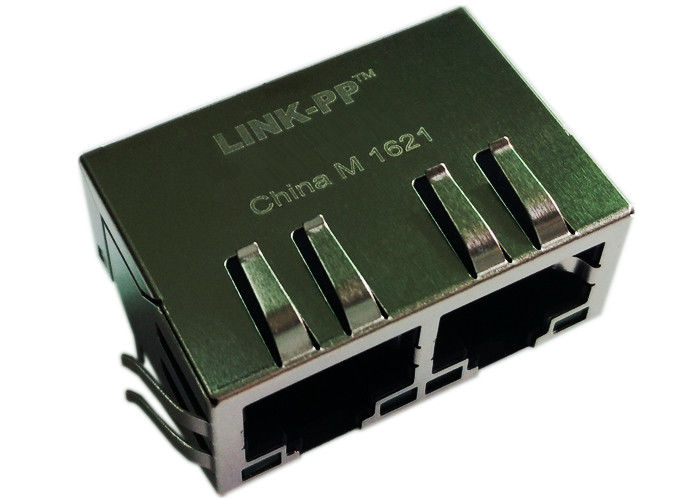

1. LINK-PP LPJ26404AENL دو پورت فیلتر Rj-45
2. صلیب معادل با JX80-0037NL PulseJack
3. RJ45 2x 10 / 100Base-T Ethernet فیلتر جک با شاخص های LED
4. Rj45 با استاندارد مجتمع صنعت مغناطیسی
5. کاملا IEEE803.2 مطابق در تمام محدوده دما -40 ° C تا + 85 ° C

مشخصات برق @ 25 ℃
نسبت 1.Turns (± 2٪):
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350uH Min
@ 100KHz، 0.1V، 8mA DC اختلال
افت 3.Insertion:
1 ~ 100MHz: -1.0dB حداکثر
افت بازده (dB Min):
1 ~ 30 مگاهرتز: -16 30 ~ 60 مگاهرتز: -12
60 ~ 80 مگاهرتز: -10
5.Crosstalk (dB Min):
1 ~ 30 مگاهرتز: -40 30 ~ 60 مگاهرتز: -35
60 ~ 100 مگاهرتز: -30
6.CMR (dB Min):
1 ~ 50 مگاهرتز: -40 50 ~ 150MHz: -30
7.Hipot: 1500V AC 6S 1mA
دمای عملیاتی: -40 ℃ ~ + 85 ℃.
