جزئیات محصول:
پرداخت:
|

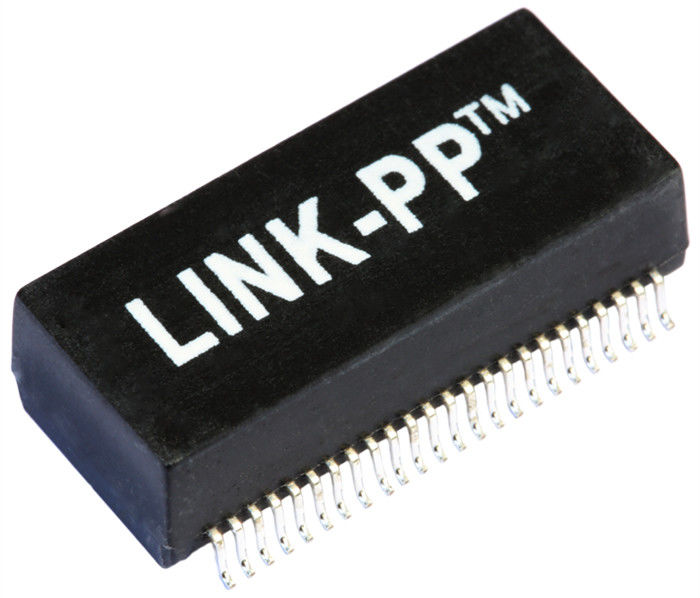

| مشخصات: | LP44806ANL | P / N: | LP44806ANL |
|---|---|---|---|
| اترنت: | قدرت 4x 10 / 100Mbps | اندازه گرفتن: | 28.00x15.40x7.00mm |
| نصب و استقرار: | SMD | نمونه: | رایگان |
| Archivi Disponibili: | PDF / 3D / ISG / Stp / Step / Datasheet | ||
| برجسته: | ترانسفورماتور تک پورت,ترانسفورماتور چهار پورت |
||
1. 48 پین 4x 10 / 100mbps برق بیش از اترنت
2. ولتاژ جداسازی: 1500Vrms
نوع 3: SMT LP44805NL
4. 4 پورت Magnetics ماژول قدرت
5. حداکثر 600mA حمایت کننده فعلی
6. IEEE 802.3af / ADSI x3.263 عملکرد شکایت
مشخصات برق (25):
1. نرخ Ratio50KHz، 0.5V را می دهد
طرف چپ: سمت خط = 1CT: 1CT + _2٪
2. القایی (لس) 100KHz، 0.1V، 12mA DC تقارن:
طرف چیپ: 350 گرم حداقل
3. Insertion Loss1-100MHz: -1.4dB Max
4. بازگشت Loss1-30MHz: -16dB حداقل
40 مگاهرتز: -14.4dB حداقل
50 مگاهرتز: -13.1dB حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10dB حداقل
5. تفکیک پذیری به حالت عمومی:
30 مگاهرتز: -45dB حداقل
60 مگاهرتز: -40 دسی بل Min
100 مگاهرتز: -35dB حداقل
6. تداخل 30 مگاهرتز: -40 دسی بل Min
60 مگاهرتز: -35dB حداقل
100 مگاهرتز: -30dB حداقل
7. Hi-Pot: 1500Vrms، 0.5mA، 1Sec
طرف چپ به سمت خط
برنامه های کاربردی:
مورد استفاده برای شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ،
روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL
