جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: 615008145121
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $1.28
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: در مدت 3 روز در سهام
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 4200K-PCS / ماه
شماره قطعه: |
615008145121 |
سیستم کابلی: |
CAT3 |
تایپ کنید: |
Reverse Metal Post Tail RJ45 |
محافظ: |
محافظ |
انگشتان EMI: |
خیر |
جنسیت: |
جک (مونث) |
جریان رتبه بندی شده: |
1.5 A |
ولتاژ کاری: |
120 ولت (AC) |
شماره قطعه: |
615008145121 |
سیستم کابلی: |
CAT3 |
تایپ کنید: |
Reverse Metal Post Tail RJ45 |
محافظ: |
محافظ |
انگشتان EMI: |
خیر |
جنسیت: |
جک (مونث) |
جریان رتبه بندی شده: |
1.5 A |
ولتاژ کاری: |
120 ولت (AC) |

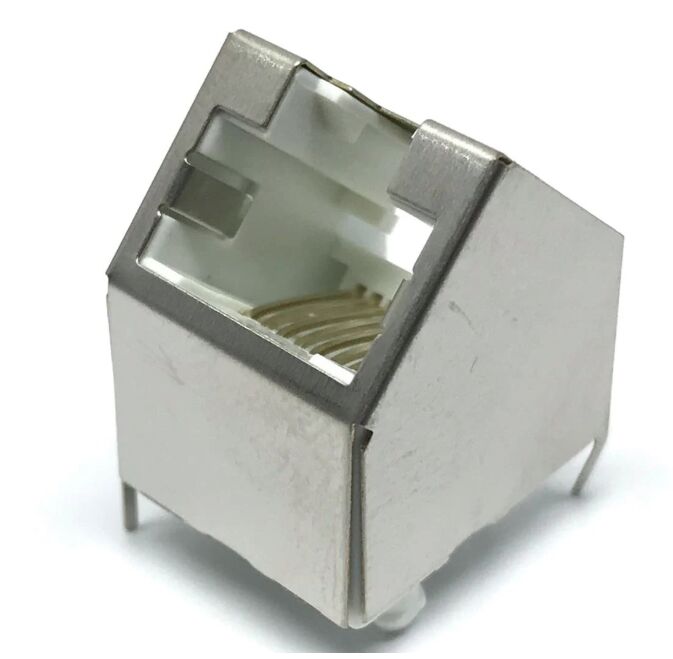

کشف جک ماژولار 615008145121 WR-MJ با ویژگی 8P8C، طراحی زاویه 45 °، ساختار محافظ و دم فلزی معکوس برای نصب ایمن PCB. ایده آل برای برنامه های CAT3 Ethernet،شبکه های صنعتی، و سیستم های جاسازی شده.
جک ماژولار 615008145121 WR-MJ یک کانکتور RJ45 با زاویه 45 درجه با قابلیت اطمینان بالا است که برای برنامه های Ethernet نصب شده بر روی PCB طراحی شده است که بهینه سازی فضا، ثبات مکانیکی،و محافظت از EMI بسیار مهم است.
این کانکتور که با یک دم فلزی معکوس ساخته شده است، باعث افزایش قدرت لنگرگذاری PCB می شود، که آن را برای تجهیزات صنعتی، سیستم های ارتباطی،و دستگاه های شبکه ای جاسازی شده که در شرایط سخت کار می کنند.
| پارامتر | مشخصات |
|---|---|
| شماره بخش | 615008145121 |
| نوع کانکتور | جک ماژولار WR-MJ |
| موقعیت/ تماس ها | 8P8C |
| پیکربندی پورت | 1x1 |
| جهت گیری | 45° |
| محافظ | بله (برونز نیکل شده) |
| انگشتان EMI | نه |
| ویژگی نصب | دم فلزی متروپی |
| استاندارد کاربرد | CAT3 |
| بسته بندی | سینی |
این پارامترها انتقال ثابت سرعت پایین اترنت را تضمین می کنند و این کانکتور را برای سیستم های ارتباطی قدیمی، شبکه های کنترل و رابط های صنعتی مناسب می کند.
| مالکیت | ارزش | واحد |
|---|---|---|
| جریان نامی | 1.5 | A |
| ولتاژ کاری | 120 | V AC |
| مقاومت در برابر ولتاژ | 1000 (1 دقیقه) | V AC |
| محافظ به فلش مقاومت ولتاژ | 1500 (یک دقیقه) | V AC |
| مقاومت تماس | ≤20 | mΩ |
| مقاومت عایق | ≥500 | MΩ |
| اجزا | مواد | تمومش کن |
|---|---|---|
| مسکن | PBT | UL94 V-0، سفید |
| تماس ها | آلیاژ مس | پوشش طلا |
| نوع تماس | مهر و موم شده | ️ |
| سپر | برنز | بر روی نیکل |
چرا مهمه:
جک ماژولار 615008145121 WR-MJ ترکیبی از یک طراحی 45 درجه صرفه جویی در فضا، دم متریال عقب قوی و عملکرد محافظ قابل اعتماد،که آن را انتخاب عالی برای کاربردهای صنعتی و جاسازی شده اترنت می کند.
یک کانکتور 45 درجه اجازه می دهد تا مسیر کابل انعطاف پذیرتر و کاهش استرس مکانیکی، به ویژه در محفظه های فشرده یا زاویه ای باشد.
8P8C به 8 موقعیت و 8 تماس اشاره دارد، پیکربندی استاندارد برای کانکتورهای Ethernet RJ45.
نه. این مدل برای برنامه های CAT3 طراحی شده است، که معمولا در سیستم های ارتباطی با سرعت پایین استفاده می شود.
این باعث افزایش ثبات مکانیکی می شود و اطمینان حاصل می کند که کانکتور تحت ارتعاش یا استفاده مکرر به طور ایمن نصب می شود.
بله، سپر EMI را کاهش می دهد و یکپارچگی سیگنال را بهبود می بخشد، به خصوص در محیط های صنعتی یا سر و صدا.
