جزئیات محصول:
پرداخت:
|
| شماره قطعه: | RJMG163127101NR | نوع اتصال: | RJ45 8PINs |
|---|---|---|---|
| رتبه بندی: | 10 / 100Mbps | نوع نصب: | از طریق سوراخ |
| گرایش: | 90 درجه زاویه (راست) | خاتمه دادن: | لحیم کاری |
| محافظ: | محافظ، EMI انگشت | ||
| برجسته: | ,,rj45 magnetic jack |
||

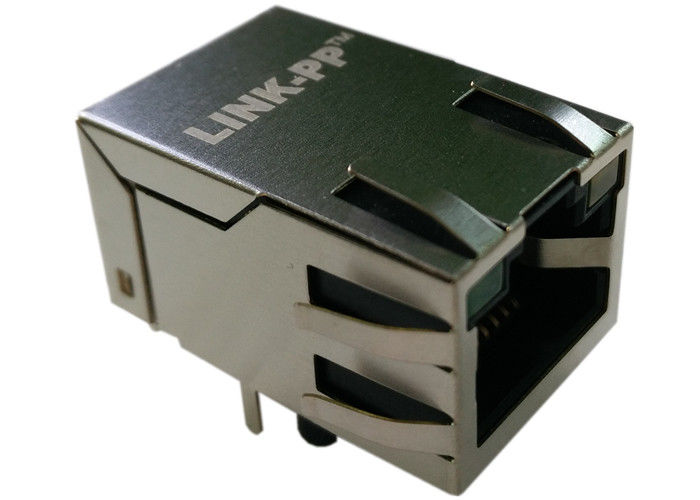

RJMG163127101NR | RJ45 با Magnetics مجتمع | RJ-45 با رهبری | Rj45 مجتمع 10/100 لان |
RJMG163127101NR مشخصات / datasheets / PDF / صلیب / جایگزینی / قیمت
نکات آزمون (25 ± 5 ℃)
RJMG163127101NR
1.TR:(100KHz، 100mV)؛
TX = 1CT: 1CT ± 3٪ RX = 1CT: 1CT ± 3٪
2.LX: (100KHz، 100mV، 8mA، DC اختلال)
PINS: (P1، P3)، (P4، P6) = 350UH MIN
3.HIPOT:
PINS (P1، P2، P3) TO (J1، J2) = 1500Vrms
PINS (P4، P5، P6) TO (J3، J6) = 1500Vrms
4.INSERTION LOSS:
-1.0dB MAX @ 1.0MHz تا 65MHz
خرابی 5.RETURN:
-20dB MIN @ 1 مگاهرتز تا 10 مگاهرتز
-16dB مینی @ 10 مگاهرتز تا 29 مگاهرتز
-12dB مینی @ 30 مگاهرتز تا 61 مگاهرتز
-10dB MIN @ 60 مگاهرتز تا 100 مگاهرتز
6.CROSS TALK:
-40dB MIN @ 1 مگاهرتز تا 30 مگاهرتز
-35dB مینی 30 تا 60 مگاهرتز
-30dB MIN @ 60 مگاهرتز تا 100 مگاهرتز
7.COMMON TO REJECTION OF COMMON MODE:
-30dB MIN @ 1MHz تا 50MHz
-20dB مینی 50 مگاهرتز تا 150 مگاهرتز
دمای عملیاتی: 0 ℃ ~ 70 ℃.
| RJ45 با مگنتیت مجتمع RJMG163127101NR Rjmag 10/100، پورت تک | |||
|---|---|---|---|
| RJMG163127101NR | RJMG163123101NR | RJMG163127101NR | RJMG-6312-81-04 |
| PH162479G | PTC111101 | RJMG163127101NR | RJMG-6315-71-01 |
| RJMG163123101NR | RJMG163127101NR | RJMG163123101NR | RJMG63218101 |
| PTC1111-54L1VG | RJMG163127101NR | 13F-61JGYDPH2NL | RJMG-6321-81-01 |
| RJMG163127101NR | RJMG163123101NR | PTC1111-54L1VG | RJMG63445601 |
| RJMG163123101NR | PTC111145G | PTC1111-54L1VG | RJMG-7300-31-01 |
| PTC1111-51PG | PTC1111-01S | RJMG163127101NR | RJMG73117101 |
| PTC1111-01SG | PTC1111-45L2G | RJMG63117102 | RJMG-7312-71-01 |
| RJMG221129910NR | RJMG-6300-31-01 | RJMG63118601 | RJMG73128101 |
| RJMG231022610ER | RJMG-6300-31-04 | RJMG631186A1 | RJMG73128601 |
| RJMG231022830ER | RJMG-6300-31-08 | RJMG6312-71-01 | RJMG-7326-71-01 |
| RJMG231022830ER | RJMG-6311-71-01 | RJMG231116230EL | RJMG-B312-71-01 |
| RJMG2310228A0ER | RJMG163123101NR | RJMG-6312-81-01 | RJMG163448101NR |
| RJMG1010200A0NR | RJMG163127101NR | RJMG163123101NR | RJMG163623101NR |
| RJMG1010211A0NR | RJMG1-6321-B1-01NR | RJMG163127101NR | RJMG16412B101ER |
| RJMG12163226600R | RJMG163267101NR | RJMG163128101NR | RJMG168007101GR |
| RJMG133218101DR | RJMG163268101NR | RJMG163213101NR | RJMG168008101GR |
| RJMG163003101NR | RJMG163427101NR | RJMG163217101NR | RJMG168009101GR |
| RJMG163007101NR | RJMG163447101NR | RJMG163218101NR | RJMG168117101GR |
| RJMG163008101NR | RJMG168129101GR | RJMG168217101GR | RJMG168118101GR |
| RJMG163009101NR | RJMG163127101NR | RJMG168218101GR | RJMG168119101GR |
| RJMG163117101NR | RJMG168267101GR | RJMG168219101GR | RJMG168127101GR |
RJ45 با مگنتیت مجتمع RJMG163127101NR Rjmag 10/100، پورت تک
یادداشت:
1. طراحی شده برای پشتیبانی از برنامه، مانند SOHO (ADSL
مودم ها)، LAN-on-مادربرد (LOM)، هاب و سوئیچ ها.
2.Meets مشخصات IEEE 802.3
مواد سازنده 3:
مسکن: Thermoplastic PBT + 30٪ GF UL94V-0
تماس: فسفر بنز C5210R-EH ضخامت = 0.35mm
پین: برنج C2680R-H ضخامت = 0.35mm
سپر: SUS 201-1 / 2H ضخامت = 0.2mm
تماس با پوشش: طلا 6 میکروچیچ حداقل در منطقه تماس.
دما نوک لحیم 4.Wave: 265 ℃ حداکثر
مدت زمان نوک لحیم موج: 5 ثانیه حداکثر
RJMG163127101NR
