جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: VP6014HF
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مورد: |

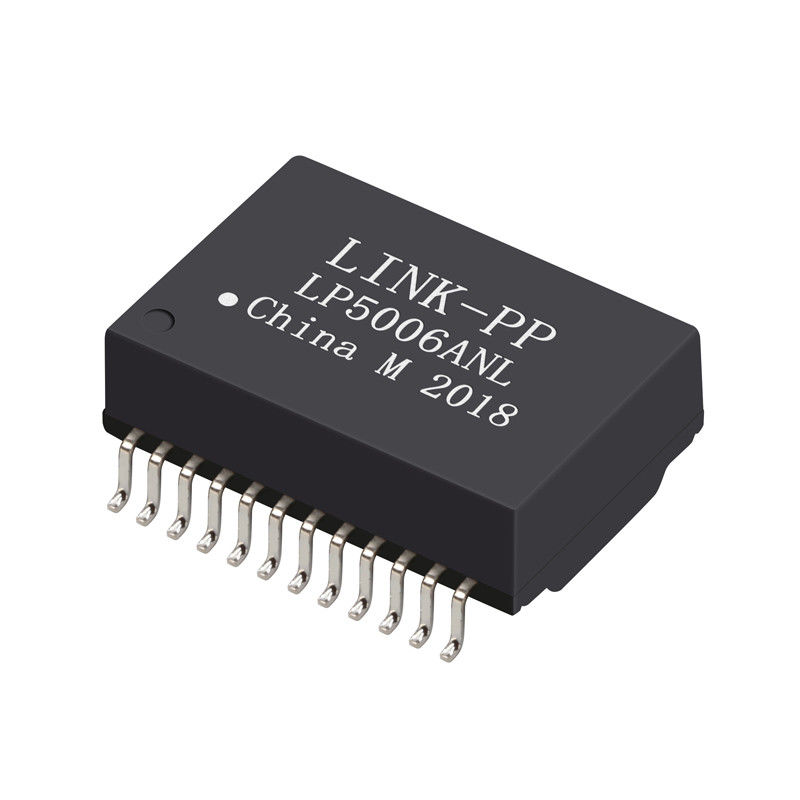

VP6014HF |
صلیب PN: |
LP5006ANL |
پین نه: |
24 پین |
سلسله: |
ترانسفورماتور Single Port GigE |
سبک خاتمه: |
SMD / SMT |
ولتاژ جداسازی:: |
1500V |
نمونه ها: |
پیشنهاد رایگان |
کراس پارت: |
VP6014HF = LP5006ANL |
مورد: |
VP6014HF |
صلیب PN: |
LP5006ANL |
پین نه: |
24 پین |
سلسله: |
ترانسفورماتور Single Port GigE |
سبک خاتمه: |
SMD / SMT |
ولتاژ جداسازی:: |
1500V |
نمونه ها: |
پیشنهاد رایگان |
کراس پارت: |
VP6014HF = LP5006ANL |
کاتیونهای مشخصه برق در 25 درجه سانتیگراد
القا ........................... 350 میکرومتر در دقیقه.
با بایاس 8 میلی آمپر DC در 100 کیلو هرتز ، 0.2 ولت
القا نشت .......... حداکثر 0.50 μH.
@ 100 کیلوهرتز ، 0.2 ولت
ظرفیت درهم پیچیدن ........ 25 pF نوع.
@ 100 کیلوهرتز ، 0.2 ولت
مقاومت DC .................... حداکثر 0.90 Ω
از دست دادن درج ..................... 0.3-100 مگاهرتز
-1.1 دسی بل حداکثر
ضرر بازگشت (دسی بل حداقل)
0.3-30 مگاهرتز .....................................- 18
40 مگاهرتز ......................................... - 14.4
50 مگاهرتز ......................................... - 13.1
60-80 مگاهرتز ...................................... 12
Cross Talk (دسی بل حداقل)
0.3-30 مگاهرتز .....................................- 35
60-100 مگاهرتز ....................................- 28
رد حالت معمول (دسی بل در دقیقه)
0.3-30 مگاهرتز .....................................- 40
60 مگاهرتز ............................................ - 35
80-100 مگاهرتز ....................................- 30
نسبت چرخش ........................... 1 CT: 1 ± 5٪
Isolation Hi-Pot .... 1500 VAC 1 میلی آمپر 1 ثانیه.
دمای کار
.................................. -40 ° C تا + 85 ° C
|
توضیحات بسته بندی Mfr
|
ROHS سازگار است
|
|
REACH سازگار باشید
|
آره
|
|
EU RoHS سازگار است
|
آره
|
|
وضعیت
|
فعال بیش از 20 سال
|
|
نوع ترانسفورماتور
|
ترانسفورمر DATACOM
|
|
کاربرد
|
شبکه محلی10/100/1000 BASE-T ؛شبکه محلی کابلی
|
|
ولتاژ جداسازی
|
1500.0 ولت
|
|
LINK-PP صلیب
|
صلیب معادل سری LP5007NL
|
|
پرونده موجود است
|
صفحه داده / PDF ، مرحله سه بعدی / IGS
|
|
سری تولید کننده
|
PT61020EL پین متقابل برای پین آنالوگ
|
|
ویژگی نصب
|
کوه سطح
|
|
تعداد توابع
|
4
|
|
دمای کار-حداقل
|
-40.0 درجه سانتیگراد
|
|
دمای کار حداکثر
|
85.0 سانتیگراد
|
|
روش بسته بندی
|
نوار و حلقه 350 قطعه / حلقه
|
|
ابعاد فیزیکی
|
L17.62XB12.2XH6.0 (میلی متر)
|
|
القا اولیه
|
350.0 میکرومتر
|
|
پایان ترمینال
|
قلع
|
|
نسبت چرخش (Np: Ns)
|
1CT: 1؛1CT: 1
|
|
قد
|
6.0 میلی متر
|
|
طول
|
17.62 میلی متر
|
|
عرض
|
12.2 میلی متر
|
|
ویژگی اضافی
|
ابعاد بالا شامل ترمینال نیز می شود
|
