جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: LP5015ANL
سند: LP5015ANL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$0.65
جزئیات بسته بندی: T&R
زمان تحویل: در مدت 3 روز در سهام
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
P/N: |
LP5015ANL |
اندازه: |
13.64x18.80x5.72 میلی متر |
نرخ داده: |
1000BASE-T |
تعداد کانال ها/پورت ها: |
مجرد |
PoE: |
نه |
نوع نصب: |
smt |
نسبت چرخش: |
1:1 |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
P/N: |
LP5015ANL |
اندازه: |
13.64x18.80x5.72 میلی متر |
نرخ داده: |
1000BASE-T |
تعداد کانال ها/پورت ها: |
مجرد |
PoE: |
نه |
نوع نصب: |
smt |
نسبت چرخش: |
1:1 |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |

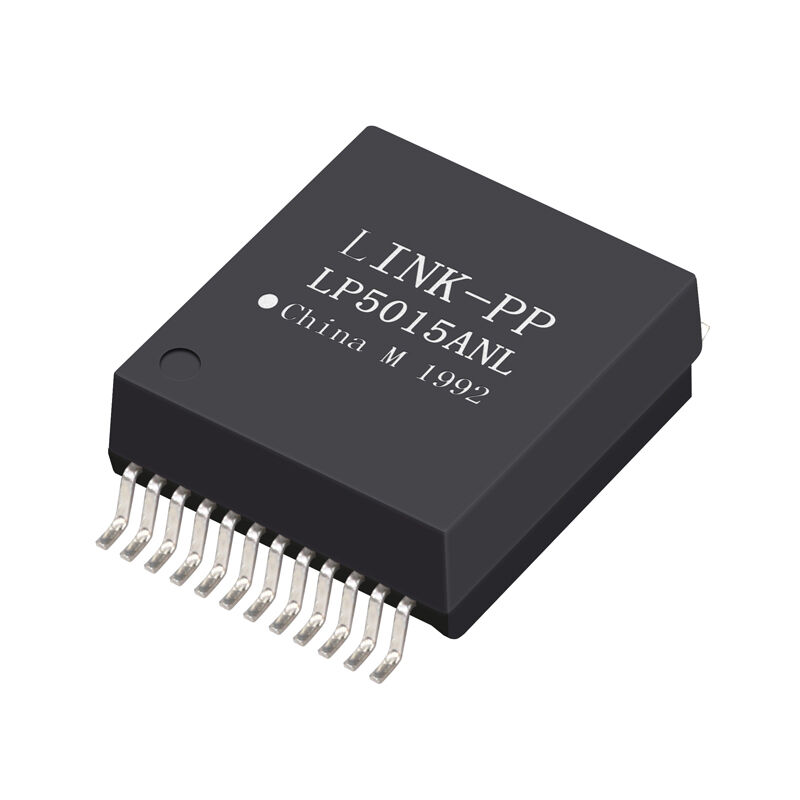

منبع ماژول ترانسفورماتور LP5015ANL 1000 Base-T Gigabit Ethernet توسط LINK-PP. مغناطیس SMD LAN درجه صنعتی با انزوا 1500Vrms. سازگار با UL و RoHS.
LP5015ANL، تولید شده توسط LINK-PP، یک ترانسفورماتور Gigabit Ethernet Single Port درجه بالا است که برای پاسخگویی به خواسته های سختگیرانه تجهیزات شبکه مدرن طراحی شده است.به عنوان یک ماژول جداسازی LAN SMD بسیار قابل اعتماد، کاملا با استانداردهای IEEE 802.3 برای برنامه های 10/100/1000BASE-T مطابقت دارد.با یک بسته 24 پین سطح محکم (SMD / SMT) و قابلیت های دمای کار صنعتی (-40C تا + 85C)، LP5015ANL یکپارچگی سیگنال مطلوب، سرکوب EMI عالی و انزوا ولتاژ بالا را برای ارتباطات شبکه مهم ماموریت تضمین می کند.
-اتصال گيگابيت با کارايي بالا:طراحی 4 کانال برای انتقال 1000 Base-T طراحی شده است.
-قابلیت اطمینان درجه صنعتی:در محیط های شدید از -40 درجه تا +85 درجه کار می کند.
-ایمنی و انطباق:جداسازی هیپوت 1500Vrms، گواهینامه UL E484635، و مطابق با RoHS.
-برای تولید خودکار بهینه شده:بسته SMD-24 سازگار با 250C لوله کشی جریان مجدد.
| شماره بخش | LP5015ANL |
| تولید کننده | LINK-PP INT'L TECHNOLOGY CO., LIMITED |
| نام محصول | ماژول ترانسفورم 1000 Base-T |
| نوع محصول | ترانسفورماتور گئگابیت اترنت تک پورت / ماژول انزوا LAN SMD |
| استاندارد شبکه | IEEE 802.3 10/100/1000BASE-T |
| پیکربندی پورت | پورت تک (۴ کانال برای گیگابیت) |
| نوع بسته بندی | SMD-24 |
| سبک نصب | نصب سطح (SMD/SMT) |
| تعداد پین ها | ۲۴ پین (توضیحات پیشنهاد شده در صفحه داده ارائه شده است) |
| دمای کار | -40C تا +85C (درجه صنعتی) |
| رعایت | RoHS (2011/65/EU) |
| گواهینامه ایمنی |
UL فایل شماره E484635 |
| پارامترها | الزامات | شرایط آزمایش |
| نسبت چرخش | 1CT:1CT +/- 5% | فرستنده و گیرنده |
| محرک مدار باز (OCL) | حداقل ۳۵۰uH | در 100KHz، 100mV با 8mA DC Bias |
| از دست دادن ورودی | -1.2 دسیبل حداکثر | 1 تا 100 مگاهرتز |
| بازده از دست دادن | -16 دبیل حداقل | 1 تا 30 مگاهرتز |
| بازده از دست دادن | -14 دبیل حداقل | 30-60MHz |
| بازده از دست دادن | -12 دبیل حداقل | ۶۰ تا ۸۰ مگاهرتز |
| بازده از دست دادن | حداقل -10 دی سی بی | 80 تا 100 مگاهرتز |
| صداي متقابل | -30 دسی بل حداقل | 1 تا 100 مگاهرتز |
| رد حالت مشترک (CMR) | -30 دسی بل حداقل | 1 تا 100 مگاهرتز |
| ولتاژ عایق بندی (Hipot) | 1500 ورمی |
LP5015ANL، تولید شده توسط LINK-PP، یک ترانسفورماتور Gigabit Ethernet Single Port درجه بالا است که برای پاسخگویی به خواسته های سختگیرانه تجهیزات شبکه مدرن طراحی شده است.به عنوان یک ماژول جداسازی LAN SMD بسیار قابل اعتماد، کاملا با استانداردهای IEEE 802.3 برای برنامه های 10/100/1000BASE-T مطابقت دارد.با یک بسته 24 پین سطح محکم (SMD / SMT) و قابلیت های دمای کار صنعتی (-40C تا + 85C)، LP5015ANL یکپارچگی سیگنال مطلوب، سرکوب EMI عالی و انزوا ولتاژ بالا را برای ارتباطات شبکه مهم ماموریت تضمین می کند.
| پارامتر | مشخصات |
|---|---|
| نوع بسته بندی | SMD-24 |
| روش نصب | ارتفاع سطح |
| تعداد پین ها | 24 |
| طرح بندی PCB | طرح پد توصیه شده در دسترس است |
| حداکثر دمای جریان مجدد | 250 درجه سلسیوس برای 5 ثانیه |
LP5015ANL بین کانکتور های Ethernet PHY و RJ45 نصب شده است تا عایق مغناطیسی و شرایط سیگنال را فراهم کند.
اترنت PHY
│
جفت های تفاوتی
│
LP5015ANL
ماژول ترانسفورم 1000 Base-T
│
کانکتور RJ45
│
کابل CAT5e / CAT6
ترانسفورماتور انجام می دهد:
LP5015ANL یک ترانسفورماتور یک پورت گیگابیت اترنت است که بین کانکتور های اترن PHY و RJ45 برای تامین انزوا گالوانیکی، تطبیق مقاومت، اتصال سیگنال و سرکوب EMI استفاده می شود.
بله. براي IEEE 802.3 سازگار طراحی شده10/100/1000BASE-Tرابط هاي اترنت
این ترانسفورماتور دارای یک1CT:1CT ±5٪نسبت چرخش، ارائه سیگنال های تفاوتی متعادل برای ارتباطات گیگابیت اترنت.
حداقل۳۵۰μH حثیت مدار بازاطمینان از انطباق با الزامات PHY اترنت، بهبود عملکرد فرکانس پایین و کمک به حفظ انتقال سیگنال پایدار.
ماژول ارائه می دهدعایق دی الکتریک 1500Vrms، حفاظت از تجهیزات اترنت از فرایندهای الکتریکی و تفاوت های پتانسیل زمین.
کاربردهای معمول شامل مودم های SOHO ADSL، LAN-on-Motherboard (LOM) ، سوئیچ های Ethernet، روترها، کنترل کننده های صنعتی، دوربین های IP، نقاط دسترسی بی سیم، دروازه های IoT،و تجهیزات شبکه های جاسازی شده.
آره، اينه-40°C تا +85°Cمحدوده دمای عملیاتی آن را برای اتوماسیون صنعتی، شبکه سازی کارخانه، حمل و نقل و سایر کاربردهای اترنت در محیط های خشن مناسب می کند.
بله، LP5015ANL مطابق باRoHS 2011/65/EUمقررات زیست محیطی و UL شناخته شده تحتپرونده شماره E484635.
