جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: LPJ4013EDNL
سند: LPJ4013EDNL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000
قیمت: Supportive
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 4600K.PCS / ماه
قسمت شماره: |
LPJ4013EDNL |
تعداد بنادر: |
1x1 |
چفت کردن: |
پایین |
نرخ داده: |
100Base-T |
PoE: |
نه |
گزینه LED: |
با |
زبانه های EMl: |
با |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
قسمت شماره: |
LPJ4013EDNL |
تعداد بنادر: |
1x1 |
چفت کردن: |
پایین |
نرخ داده: |
100Base-T |
PoE: |
نه |
گزینه LED: |
با |
زبانه های EMl: |
با |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |

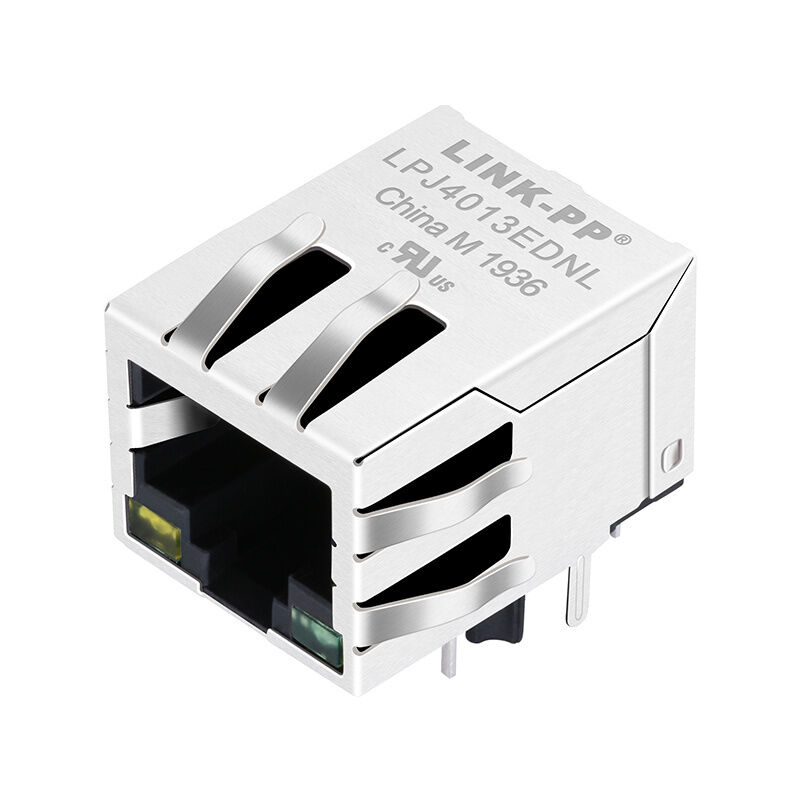

کانکتور LPJ4013EDNL RJ45 با مگنتیک داخلی، 10/100Base-T، نشانگرهای LED، محافظ EMI و محدوده دمایی -40 تا 85 درجه سانتیگراد. ایده آل برای اترنت صنعتی.
| پارامتر | مقدار |
|---|---|
| تعداد پورت | 1×1 |
| سرعت | 10Base-T / 100Base-TX |
| پشتیبانی از PoE | بدون PoE |
| نوع نصب | سوراخکاری (THT) |
| نوع قفل | پایین |
| گزینه LED | زرد / سبز |
| محافظت در برابر EMI | بله (انگشت فنری + زبانه) |
| دمای عملیاتی | -40 درجه سانتیگراد تا +85 درجه سانتیگراد |
| پارامتر | مشخصات |
|---|---|
| نسبت دور | 1CT:1CT ±5% |
| OCL | ≥ 350 میکرو هانری @100 کیلوهرتز، 0.1 ولت، 8 میلی آمپر بایاس DC |
| افت درج | ≤ -1.2 دسی بل (1–100 مگاهرتز) |
| افت بازگشت | ≥ -16 دسی بل (1–30 مگاهرتز) |
| ≥ -12 دسی بل (30–60 مگاهرتز) | |
| ≥ -10 دسی بل (60–80 مگاهرتز) | |
| ≥ -8 دسی بل (80–100 مگاهرتز) | |
| کراستاک | ≥ -30 دسی بل (1–100 مگاهرتز) |
| رد حالت مشترک (CMR) | ≥ -30 دسی بل (1–100 مگاهرتز) |
| ایزولاسیون (PHY به خط) | 1500 ولت RMS |
یک کانکتور اترنت 10/100Base-T با کارایی بالا است که برای انتقال سیگنال پایدار، سرکوب EMI و قابلیت اطمینان طولانی مدت در محیط های پر تقاضا طراحی شده است.با مگنتیک داخلی، دو نشانگر LED و محافظت پیشرفته EMI (طراحی انگشت فنری)، این کانکتور برای مهندسان و OEM هایی که در حال توسعه دستگاه های اترنت صنعتی، سیستم های IoT، روترها و تجهیزات شبکه تعبیه شده هستند، ایده آل است.ویژگی های کلیدی LPJ4013EDNL1. سازگاری با 10/100Base-T
پشتیبانی از برنامه های Fast Ethernet با انتقال داده پایدار.2. مگنتیک داخلی (طراحی MagJack)پیچیدگی PCB را کاهش می دهد و یکپارچگی سیگنال را بهبود می بخشد.3. دو نشانگر LED (زرد/سبز)نظارت واضح وضعیت برای لینک و فعالیت را امکان پذیر می کند.4. محافظت پیشرفته EMI با انگشت فنریتداخل الکترومغناطیسی را برای عملکرد قابل اعتماد به حداقل می رساند.5. دمای عملیاتی گسترده (-40 درجه سانتیگراد تا +85 درجه سانتیگراد)
پایداری مکانیکی قوی را برای برنامه های با چرخه عمر طولانی تضمین می کند.
7. پیکربندی قفل پایین
نگهدارنده کابل ایمن در طرح های فشرده.
جزئیات LPJ4013EDNL
چرا کانکتور مغناطیسی LPJ4013EDNL RJ45 را انتخاب کنیم؟
1. طراحی ساده PCB
مگنتیک داخلی نیاز به ترانسفورماتورهای خارجی را از بین می برد و پیچیدگی طرح و هزینه BOM را کاهش می دهد.
2. یکپارچگی سیگنال برتر
مگنتیک های مهندسی شده با دقت، افت درج کم، افت بازگشت قوی و عملکرد عالی EMI را تضمین می کنند.
3. قابلیت اطمینان صنعتی
محدوده دمایی گسترده و نصب قوی THT آن را برای محیط های حیاتی ایده آل می کند.
4. محافظت پیشرفته EMI
ساختار محافظ انگشت فنری، محافظت و سرکوب EMI را نسبت به کانکتورهای RJ45 استاندارد بهبود می بخشد.
